Назначение соединителя 2РМДТ33Б7Г9А1

2РМДТ33Б7Г9А1 — блочная розетка из серии цилиндрических низкочастотных негерметичных электрических соединителей. Изделие предназначено для надёжного соединения длинных электрических цепей в промышленных и специальных системах, где требуется стабильная передача сигнала и питания при повышенных токовых нагрузках.

Соединители серии 2РМДТ применяются в электрооборудовании промышленных установок, в том числе во всеклиматическом исполнении. Резьбовое сочленение обеспечивает механическую прочность и устойчивость к вибрационным воздействиям, а серебряное покрытие контактов снижает переходное сопротивление и повышает надёжность коммутации.

Расшифровка обозначения

Маркировка 2РМДТ33Б7Г9А1 построена по стандартной схеме и содержит полную информацию о конструкции и параметрах изделия.

• 2РМДТ — тип соединителя: цилиндрический негерметичный.
• 33 — размер корпуса, то есть диаметр посадочного отверстия в миллиметрах.
• Б — блочный тип корпуса, предназначенный для установки на панель или в блок.
• 7 — число контактов в соединителе.
• Г9 — сочетание контактов и шаг их установки.
• А1 — конструктивные особенности исполнения. Последняя буква, например В, дополнительно указывает на вариант исполнения.

Подтверждённые технические характеристики

Ниже приведены параметры, подтверждённые для данной серии соединителей.

• Число контактов — 7, диаметр каждого контакта — 1 мм.
• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — до 32 А, суммарно до 128 А на соединитель.
• Рабочая частота — до 3 МГц для переменного и постоянного тока.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции — не менее 1000 МОм, по некоторым данным — 5000 МОм.
• Число сочленений-расчленений — 500.
• Минимальная наработка — от 1000 до 5000 часов.

Особенности конструкции

Корпус соединителя имеет условный размер 33 мм и блочное исполнение, что позволяет монтировать розетку непосредственно на панели оборудования. Резьбовое сочленение обеспечивает плотный и надёжный контакт ответных частей, устойчивый к механическим нагрузкам и вибрации.

Контакты изготовлены с серебряным покрытием, которое уменьшает переходное сопротивление и повышает стабильность работы при длительной эксплуатации. Негерметичное исполнение предполагает использование в условиях, где не требуется полная защита от проникновения влаги под давлением, однако всеклиматическое исполнение расширяет допустимые условия применения.

Область применения

Соединитель 2РМДТ33Б7Г9А1 востребован в промышленных установках, специальных системах и электрооборудовании, где необходимо соединять длинные электрические цепи с высокими токовыми нагрузками. Изделие подходит для работы в составе силовых и сигнальных линий, а также в цепях с переменным и постоянным током частотой до 3 МГц.

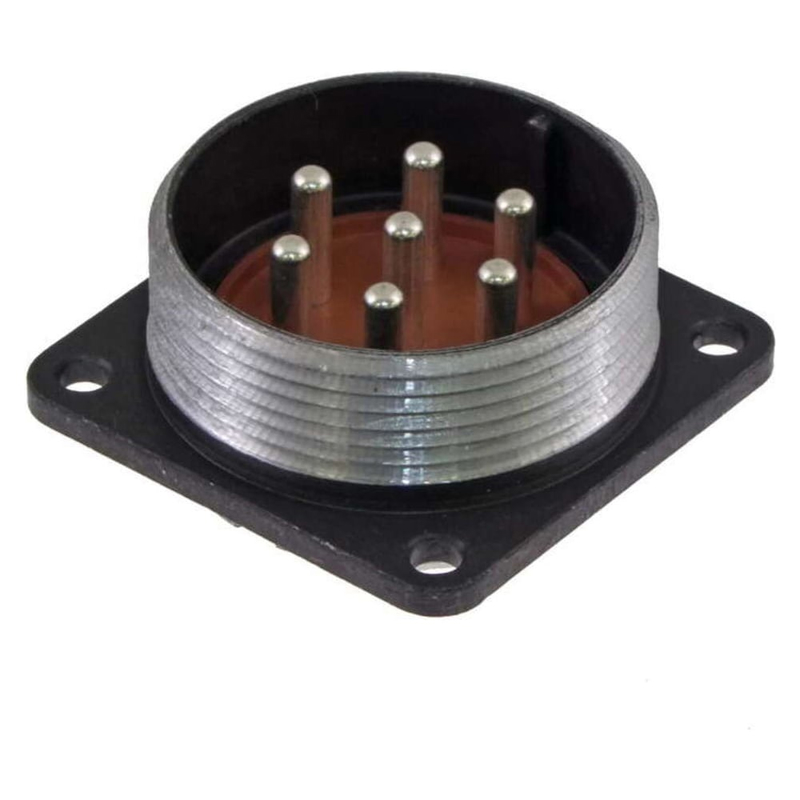

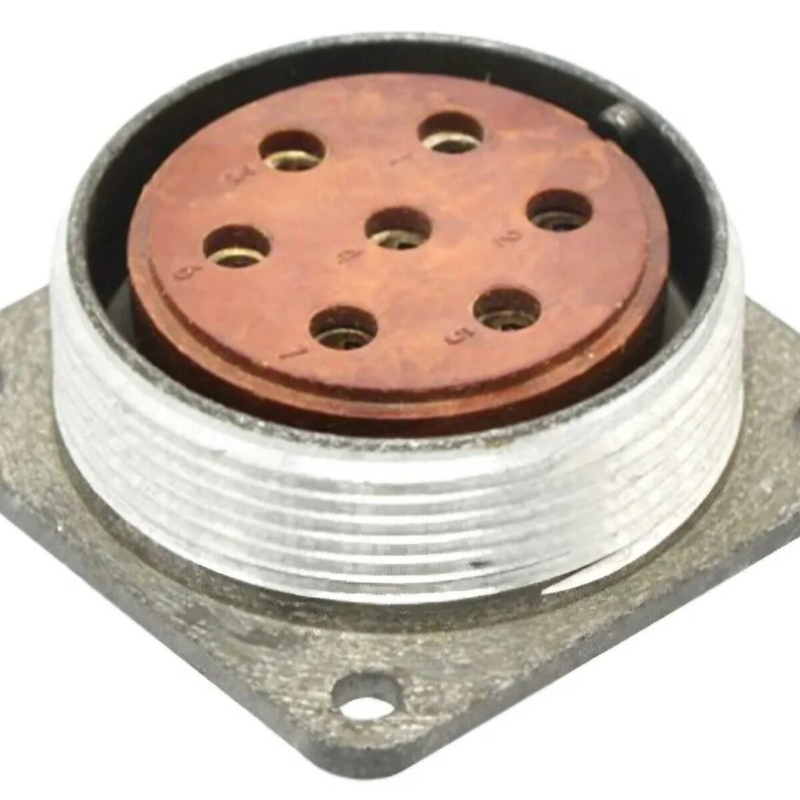

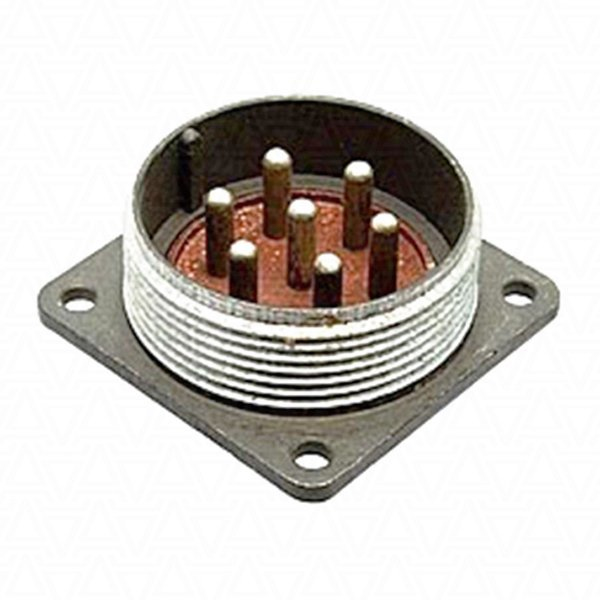

Благодаря широкому температурному диапазону и надёжной резьбовой фиксации соединитель применим в оборудовании, эксплуатируемом в сложных климатических условиях. На изображении показан типичный вид разъёма серии 2РМДТ с монтажными элементами и контактами.
