Назначение и общее описание

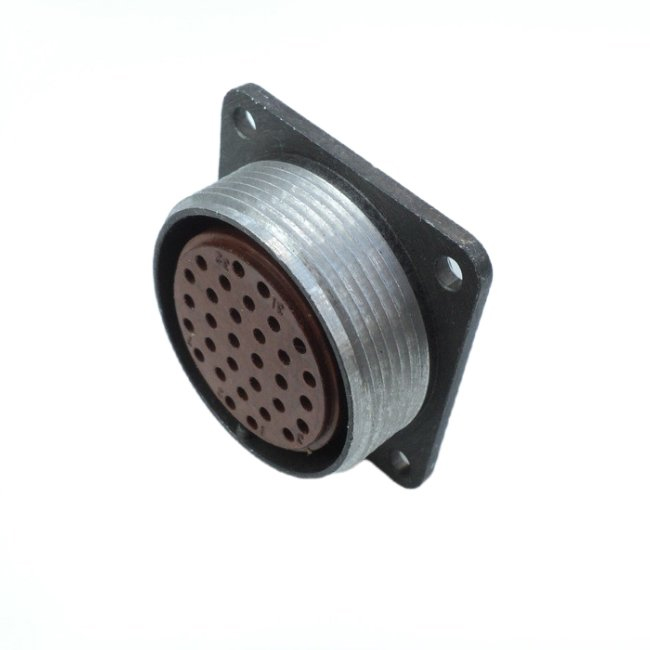

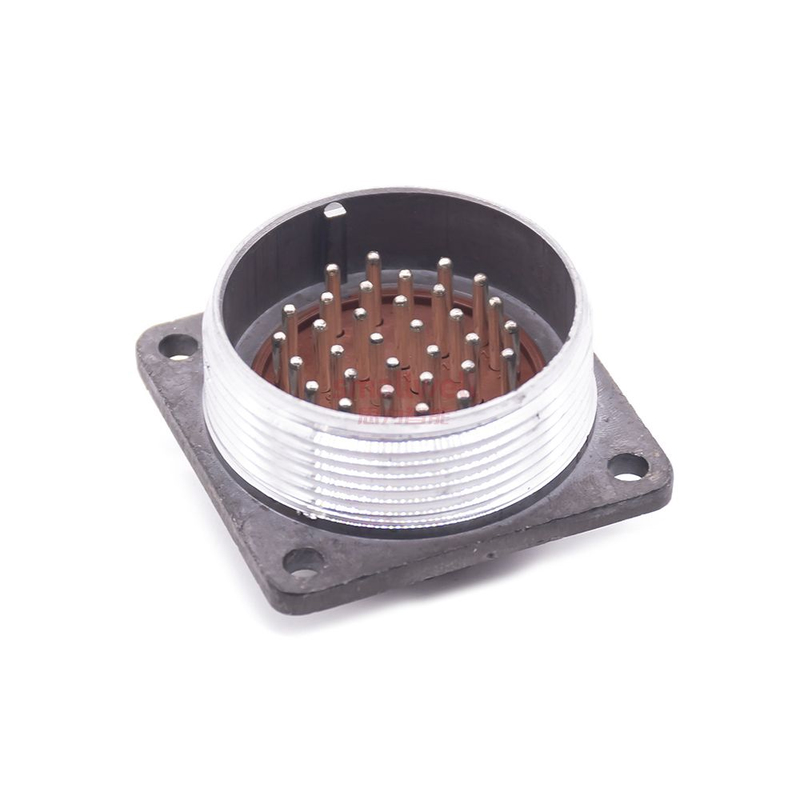

Разъём 2РМДТ33Б32ШВ1В производства завода «Элекон» относится к серии цилиндрических низкочастотных соединителей типа 2РМ. Такие соединители предназначены для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего и военного применения. Изделие обеспечивает надёжное многополюсное соединение при передаче питания и сигналов в стационарной и мобильной радиоэлектронной аппаратуре.

Разъём рассчитан на работу в низкочастотных цепях и применяется там, где требуется компактное, но при этом устойчивое к внешним воздействиям соединение с большим числом контактов.

Расшифровка обозначения и подтверждённые особенности

Маркировка разъёма содержит информацию о его конструкции и исполнении:

• 2РМДТ — серия круглых низкочастотных соединителей; тип «Д» означает герметичное или уплотнённое исполнение, «Т» — вариант исполнения по конструкции.
• 33 — условный размер корпуса, а также диаметр фланца или гайки.
• Б — всеклиматическое, тропикоустойчивое исполнение, рассчитанное на работу в сложных условиях.
• 32 — количество контактов в разъёме.
• Ш — часть соединителя: вилка (штекер) с кабельным или панельным корпусом.
• В — тип покрытия контактов: серебро вместо более дорогого золота.
• 1 — вид монтажа или исполнения контактов, обычно обжимка либо пайка.
• «5» — вид приёмки, то есть уровень контроля и испытаний, чаще всего соответствующий военным или отраслевым стандартам.

Серебряное покрытие контактов обеспечивает достаточно низкое контактное сопротивление, стойкость к окислению и хорошую проводимость в широком диапазоне температур. Исполнение «Б» означает, что разъём сохраняет электрические параметры при работе в разном климате, включая повышенную влажность и перепады температур.

Область применения

Благодаря сочетанию герметичного исполнения, всеклиматической стойкости и 32 контактам разъём применяется в промышленной и радиотехнической аппаратуре, блоках питания, системах связи, измерительных приборах и военной электронике, где требуется надёжное многополюсное соединение.

Конструкция с обжимкой контактов облегчает монтаж и замену разъёма без пайки, что удобно при обслуживании кабельных сборок. Аппаратура с такими соединителями может эксплуатироваться как в стационарных, так и в мобильных условиях.

Характеристики

• Производитель: Элекон
• Артикул: 2613
• Категория: 2РМД
• Серия: 2РМ
• Тип: цилиндрический низкочастотный соединитель, вилка
• Количество контактов: 32
• Покрытие контактов: серебро
• Исполнение: всеклиматическое, тропикоустойчивое
• Приёмка: «5»
