Назначение и область применения

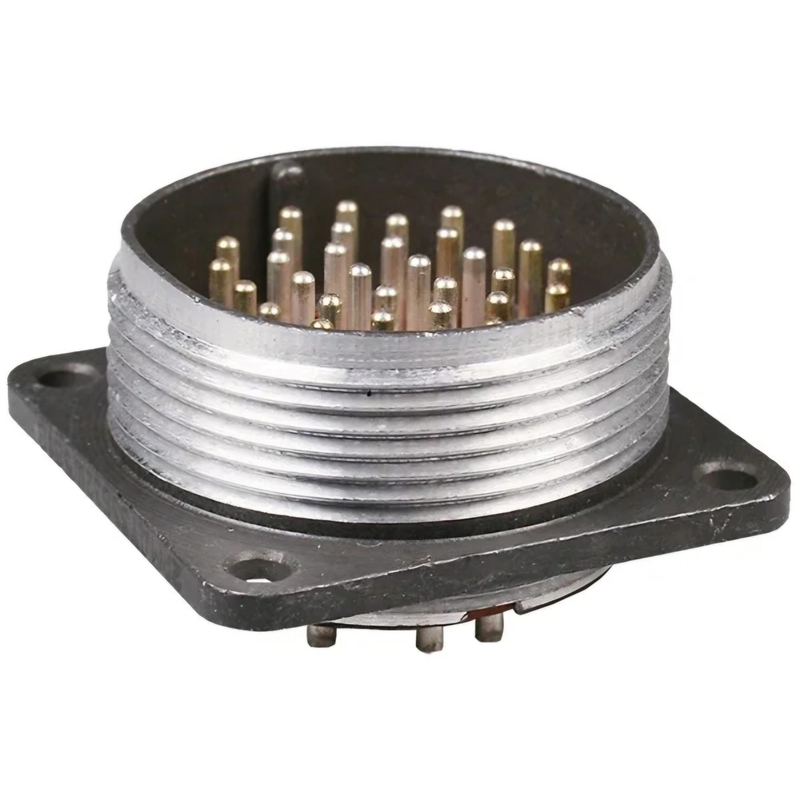

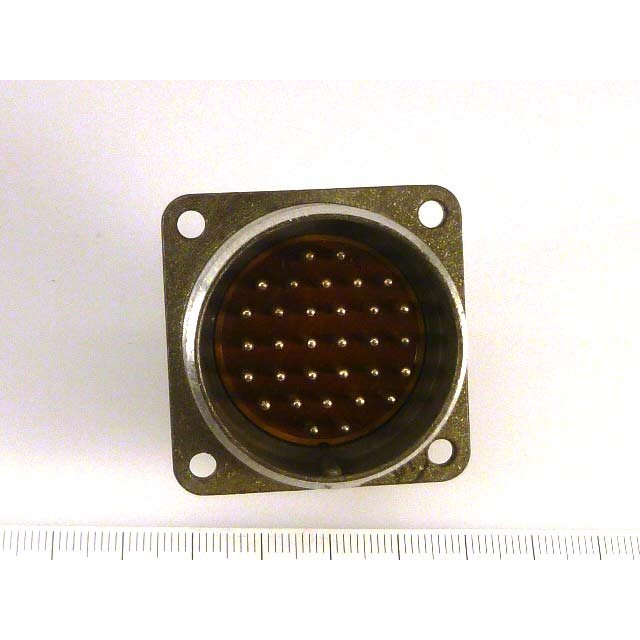

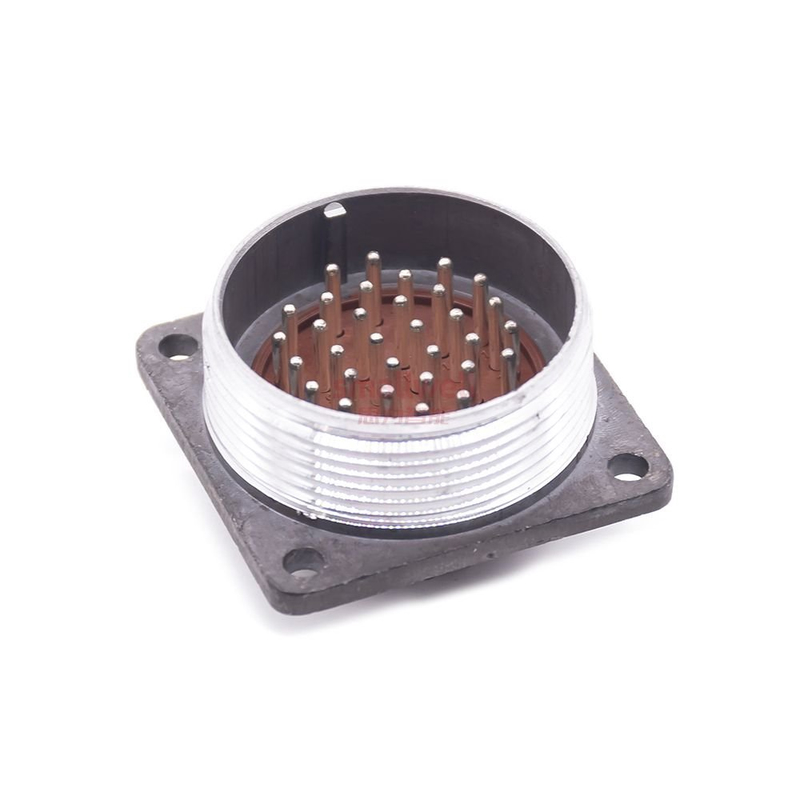

2РМДТ33Б32Ш5В1В — это вилка блочная (приборная) цилиндрического низкочастотного соединителя серии 2РМДТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц, а также для внутреннего объемного монтажа. Типичная область применения — промышленная электроника, приборы и оборудование, где требуется надежное электрическое соединение с большим числом контактов.

Ответной частью для данной вилки служат соответствующие розетки серии 2РМДТ. Соединитель относится к негерметичным всеклиматическим изделиям, что позволяет эксплуатировать его в широком диапазоне климатических условий.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о его конструкции и характеристиках:

• 2РМДТ — тип соединителя (негерметичный, всеклиматический);
• 33 — условный размер корпуса;
• Б — вид корпуса: блочный (приборный);
• 32 — количество контактов;
• Ш — вилка;
• 5 — сочетание контактов: все 32 контакта диаметром 1,5 мм;
• В — покрытие контактов серебром;
• 1 — теплостойкость до 100 °C;
• В — всеклиматическое исполнение В2.1 по ГОСТ 15150-69.

Конструктивные особенности

Патрубок у данной модели отсутствует, поляризация корпусов — одношпоночная, сочленение — резьбовое. Материал корпуса — карболит, контакты выполнены с серебряным покрытием. Габаритные размеры составляют примерно 40 на 40 на 25 мм, масса — не более 39 г.

Исполнение В2.1 по ГОСТ 15150-69 предусматривает работу при влажности 98 процентов при температуре плюс 40 °C и в диапазоне температур от минус 60 до плюс 100 °C.

Основные технические характеристики

• Максимальная токовая нагрузка: 6 А на одиночный контакт, суммарно до 160 А на соединитель;
• Максимальное рабочее напряжение: 560 В;
• Сопротивление контактов: не более 2,5 мОм (0,0025 Ом);
• Емкость между контактами: не более 6 пФ;
• Сопротивление изоляции: не менее 5000 МОм;
• Амплитудное испытательное напряжение: 1850 В в нормальных условиях, 350 В при давлении 3 мм рт. ст.;
• Минимальная наработка: 1000 часов;
• Количество сочленений-расчленений: до 500;
• Срок хранения: 15 лет.

Применение и совместимость

Разъем предназначен для внутреннего объемного монтажа в составе промышленного оборудования. Одношпоночная поляризация корпусов исключает неправильное сочленение, а резьбовое соединение обеспечивает механическую фиксацию вилки с ответной розеткой серии 2РМДТ. Благодаря 32 контактам диаметром 1,5 мм и суммарной токовой нагрузке до 160 А изделие подходит для цепей с повышенными требованиями к числу линий связи.

Серебряное покрытие контактов способствует стабильности переходного сопротивления, а карболитовый корпус обеспечивает электрическую изоляцию и механическую прочность. Соединитель сохраняет работоспособность при воздействии влажности и широкого диапазона температур, что делает его пригодным для эксплуатации в различных климатических зонах.
