Назначение соединителя 2РМДТ33Б32Ш5В1В «ОС»

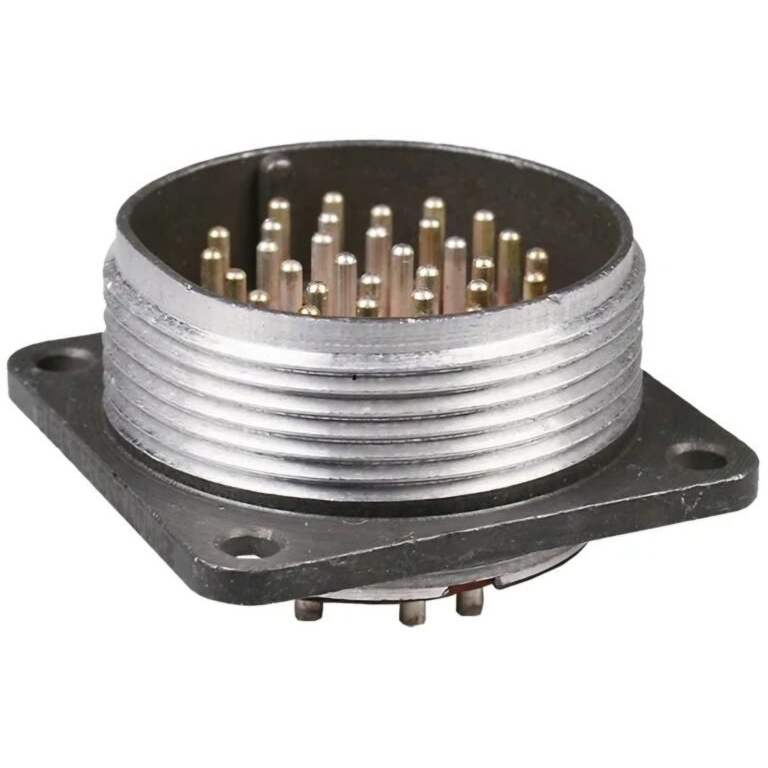

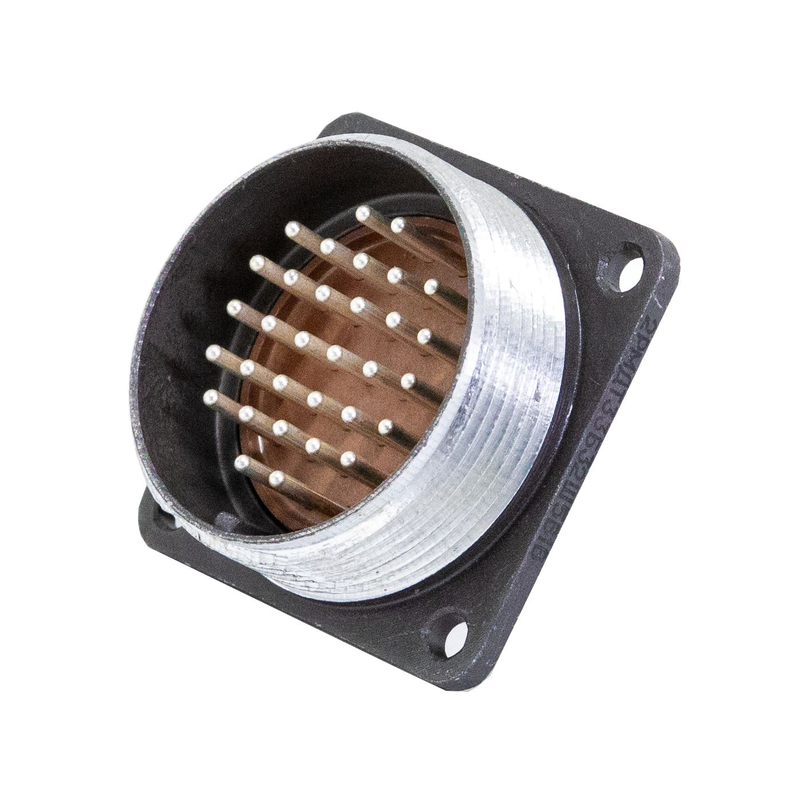

Соединитель 2РМДТ33Б32Ш5В1В «ОС» представляет собой блочную вилку, предназначенную для соединения электрических цепей постоянного и переменного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжное электрическое соединение и устойчивость к внешним воздействиям.

Приёмка «ОС» означает, что соединитель поставляется по особой системе приёмки и предназначен для применения в ответственных изделиях. Это подтверждает повышенные требования к контролю качества и стабильности характеристик при изготовлении и испытаниях.

Конструкция и исполнение

Соединитель 2РМДТ относится к блочному типу и состоит из двух частей — вилки и розетки. Вилка имеет резьбовую фиксацию, которая обеспечивает надёжное механическое соединение и исключает самопроизвольное разъединение при вибрации и других нагрузках.

Условный размер корпуса — 33, количество контактов — 32. Доступны различные исполнения с угловыми и прямыми патрубками, что позволяет подбирать вариант монтажа под конкретную компоновку блока или узла.

Технические характеристики

• Тип соединителя: 2РМДТ, блочный.
• Условный размер корпуса: 33.
• Количество контактов: 32.
• Покрытие контактов: серебро.
• Рабочее напряжение: до 560 В.
• Максимальная токовая нагрузка на одиночный контакт: 6 А для контактов диаметром 1,5 мм.
• Общая максимальная токовая нагрузка: 160 А.
• Сопротивление контактов: не более 0,0025 Ом для контактов диаметром 1,5 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Теплостойкость: до 100 °C.
• Климатическое исполнение: всеклиматическое.
• Рабочий диапазон частот: до 3 МГц.

Применение

Соединитель используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он подходит для частот до 3 МГц и может применяться в устройствах, где требуется надёжное соединение электрических цепей как постоянного, так и переменного тока.

Всеклиматическое исполнение позволяет эксплуатировать изделие в различных климатических условиях. Высокая теплостойкость до 100 °C и стабильные электрические параметры делают соединитель пригодным для работы в составе ответственной аппаратуры.

Гарантия и срок службы

Гарантийный срок хранения соединителей составляет 15 лет с момента изготовления. Гарантированная наработка — не менее 1000 часов в стандартных режимах эксплуатации. Указанные показатели подтверждают длительный срок службы и надёжность изделия при соблюдении условий хранения и эксплуатации.

Ключевые особенности

1. Блочная вилка с резьбовой фиксацией для надёжного соединения.
2. 32 контакта с серебряным покрытием.
3. Рабочее напряжение до 560 В и общая токовая нагрузка до 160 А.
4. Низкое сопротивление контактов — не более 0,0025 Ом.
5. Высокое сопротивление изоляции — не менее 5000 МОм.
6. Всеклиматическое исполнение и теплостойкость до 100 °C.
7. Приёмка «ОС» для ответственного применения.
