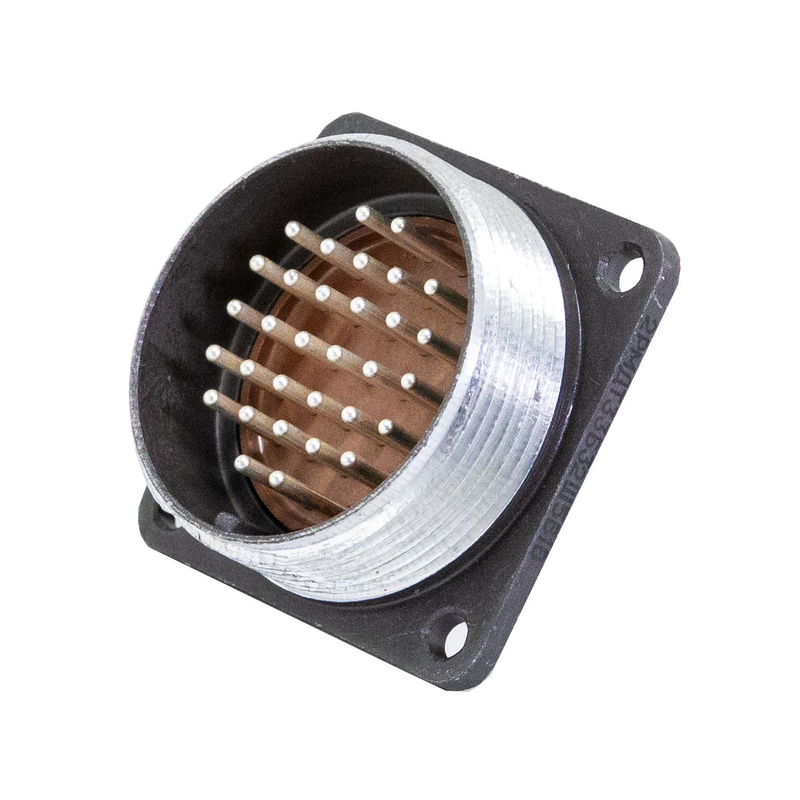

Назначение разъёма 2РМДТ33Б32Ш5В1В

2РМДТ33Б32Ш5В1В представляет собой блочную (приборную) вилку цилиндрического низкочастотного разъёма серии 2РМДТ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Конструкция допускает применение при внутреннем объёмном монтаже, когда требуется компактное и надёжное сочленение жгута или кабеля с ответной розеткой.

Обозначение «ДТ» в наименовании серии указывает на герметичное и теплостойкое исполнение, рассчитанное на работу в сложных климатических условиях, включая тропические. Благодаря этому разъём востребован в тех случаях, когда к соединению предъявляются повышенные требования по стойкости к влаге, температуре и механическим нагрузкам.

Подтверждённые технические особенности

Ниже перечислены характеристики, соответствующие маркировке и данным о товаре:

• Тип разъёма — цилиндрический низкочастотный, исполнение — блочная (приборная) вилка.
• Число контактов — 33.
• Тип контактов — штыревые (мужские).
• Размер корпуса (втулки) — 32, стандартизированный размер для серии 2РМ.
• Положение поляризации изолятора — 5, что обеспечивает правильное сочленение с ответной розеткой и исключает неверное подключение.
• Покрытие контактов — серебро (индекс В1В), что даёт низкое контактное сопротивление и хорошую коррозионную стойкость.
• Номинальное рабочее напряжение — типовое для серии 2РМДТ: до 560 В переменного тока или до 700 В постоянного тока в зависимости от условий эксплуатации и типа контактов.
• Номинальный рабочий ток — зависит от диаметра контактов; для многоконтактных разъёмов серии 2РМДТ составляет от 1 А до 10 А на контакт.
• Сопротивление контактов — не более 2,5 мОм для типовых контактов, что снижает потери энергии и нагрев.
• Количество циклов сочленений-расчленений — не менее 500, что гарантирует длительный срок службы при многократном использовании.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия и выше, что обусловлено индексом «Т» (тропическое исполнение).
• Вибропрочность и ударостойкость — высокие, соответствуют требованиям эксплуатации в жёстких механических условиях (вибрации, одиночные и многократные удары).
• Материал корпуса — алюминиевый сплав с защитным покрытием (химическое оксидирование или анодирование), обеспечивающий прочность и защиту от коррозии.
• Материал изолятора — термореактивные пластмассы с высокими электроизоляционными свойствами и теплостойкостью.

Применение и условия эксплуатации

Разъём применяется для коммутации электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Высокие эксплуатационные характеристики — герметичность, теплостойкость, вибро- и ударостойкость — делают данную блочную вилку пригодной для использования в военной и аэрокосмической технике, где требуется надёжная связь и передача данных в условиях интенсивных механических и климатических воздействий.

Маркировка 2РМДТ33Б32Ш5В1В расшифровывается последовательно: серия 2РМДТ, 33 контакта, блочная вилка, размер корпуса 32, положение поляризации 5, покрытие контактов серебро. Такая структура обозначения позволяет однозначно подобрать ответную часть и убедиться в совместимости по числу контактов, размеру корпуса и ключу поляризации.

Изделие выпускалось в период с 2015 по 2026 год с приёмкой ОТК; в частности, встречаются экземпляры 2020–2021 годов производства. Заявленный год в характеристиках — 2026. Производитель в предоставленных данных не указан, поэтому сведения о конкретном изготовителе, стране производства, комплектации и гарантии не приводятся.
