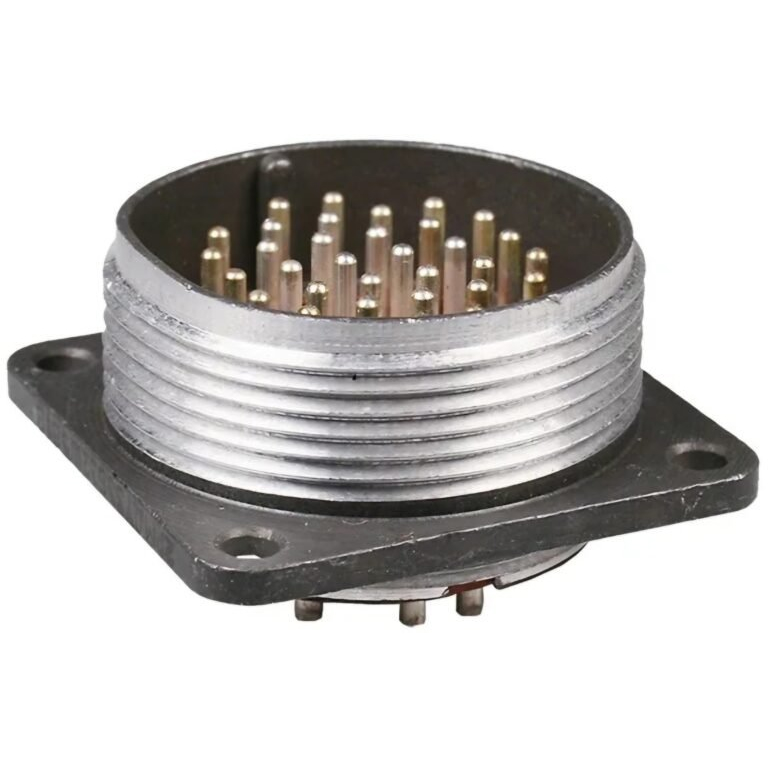

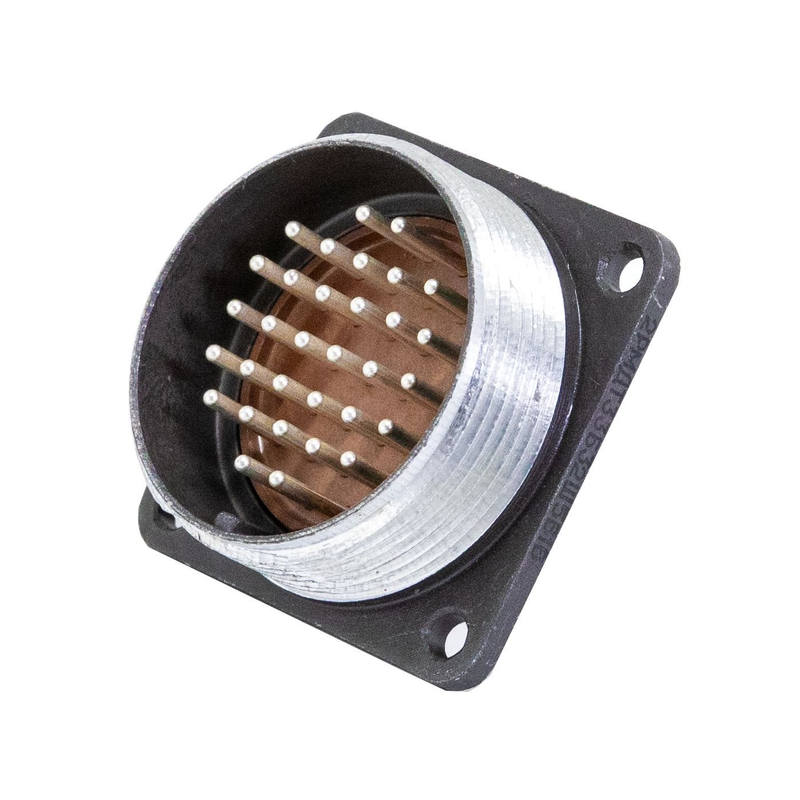

2РМДТ33Б32Ш5В1В

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2РМДТ33Б32Ш5В1В

Соединители 2РМДТ33Б32Ш5В1В представляют собой цилиндрические, низкочастотные разъемы, предназначенные для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 560 или 700 В, в зависимости от конкретных условий эксплуатации.

Основные характеристики

Тип соединителя : 2РМДТ — это тип соединителя, который состоит из двух частей: вилки и розетки.
Условный размер корпуса : 33 — это условный размер корпуса разъема.
Вид корпуса : Б — блочный (приборный) тип корпуса.
Количество контактов : 32 контакта.
Часть соединителя : Ш — вилка.
Сочетание контактов : 5 — обозначение сочетания контактов.
Покрытие контактов : В — серебряное покрытие контактов.
Теплостойкость : 1 — теплостойкость до 100° С.
Климатическое исполнение : В — всеклиматическое исполнение В2.1 по ГОСТ 15150-69.

Технические параметры

Максимальная токовая нагрузка : на одиночный контакт — 6 А, суммарная на соединитель — 160 А.
Максимальное рабочее напряжение : до 560 В, максимальное напряжение — до 700 В.
Сопротивление контактов : не более 2,5 мОм.
Емкость между контактами : не более 6 пФ.
Сопротивление изоляции : не менее 5000 МОм.

Применение

Соединители 2РМДТ33Б32Ш5В1В используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они предназначены для внутренне

Разъем 2РМДТ33Б32Ш5В1В относится к серии цилиндрических низкочастотных соединителей, предназначенных для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он имеет блочный корпус с диаметром посадочного отверстия 33 мм и диаметром контактов 1 мм.

Основные характеристики:

Количество контактов: 32
Максимальное рабочее напряжение: до 560 В
Токовая нагрузка: на одиночный контакт — 6 А, суммарная на соединитель — 160 А
Сопротивление контактов: не более 2,5 мОм
Сопротивление изоляции: не менее 5000 МОм
Рабочая температура: от -60 до +100°C
Минимальная наработка: не менее 1000 часов
Гарантийный срок хранения: 15 лет
Покрытие контактов: серебро

Применение:

Разъемы серии 2РМДТ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они обеспечивают надежное соединение и разъединение электрических цепей в различных условиях эксплуатации.

Условное обозначение:

2РМДТ — тип соединителя.
33 — условный размер корпуса.
Б — блочный (приборный) тип корпуса.
32 — количество контактов.
Ш — вилка.
5 — сочетание контактов.
В — серебряное покрытие контактов.
1 — теплостойкость до 100°C.
В — всеклиматическое исполнение В2.1 по ГОСТ 15150-69
