Назначение

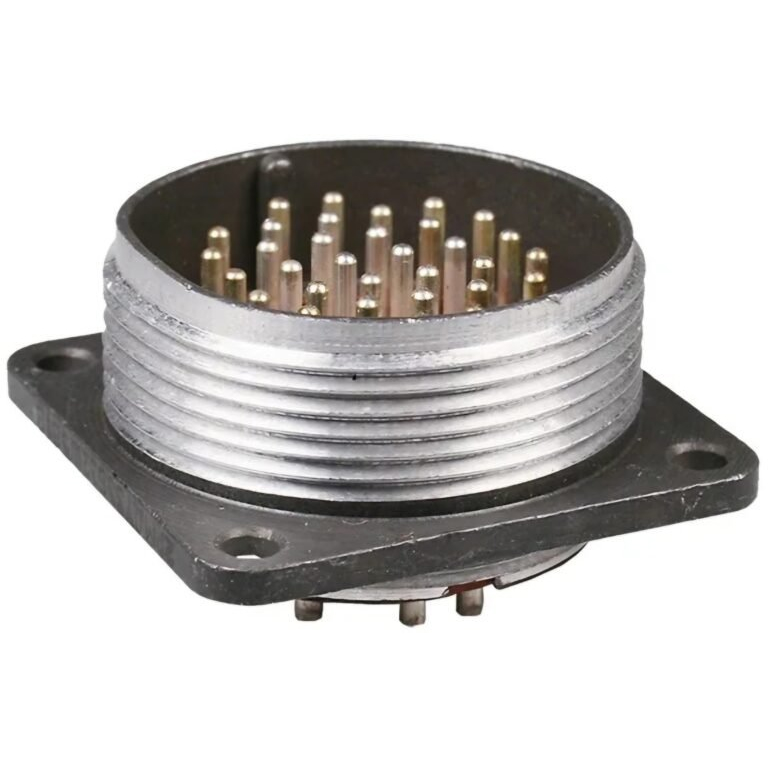

2РМДТ33Б32Ш5В1В — приборная (блочная) вилка серии 2РМДТ, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Конструкция рассчитана на монтаж непосредственно на блок, что обеспечивает удобство подключения ответных частей и обслуживания аппаратуры.

Технические характеристики

Основные электрические и эксплуатационные параметры соединителя:

• Максимальная токовая нагрузка на одиночный контакт — 6 А.
• Суммарная токовая нагрузка на соединитель — 160 А.
• Максимальное рабочее напряжение — до 560 В.
• Сопротивление контактов — не более 2,5 мОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество контактов — 32.
• Диаметр контактов — 1 мм.
• Диаметр посадочного отверстия корпуса — 33 мм.
• Температура окружающей среды при эксплуатации — от минус 60 °С до плюс 100 °С.
• Всеклиматическое исполнение — В2.1 по ГОСТ 15150-69.

Конструктивные особенности

Соединитель выполнен в блочном (приборном) корпусе с условным размером 33. Часть соединителя — вилка, обозначаемая в маркировке индексом Ш. Сочетание контактов — 5. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и надёжную работу в условиях длительной эксплуатации. Теплостойкость конструкции — до 100 °С.

Расшифровка обозначения модели отражает её ключевые параметры: серия 2РМДТ, условный размер корпуса 33, блочное исполнение, вилка с 32 контактами, сочетание контактов 5, покрытие контактов серебро, всеклиматическое исполнение В2.1.

Применение и условия эксплуатации

Вилка 2РМДТ33Б32Ш5В1В применяется в составе электрических соединителей радиоэлектронной аппаратуры для коммутации цепей питания и сигналов. Благодаря всеклиматическому исполнению В2.1 по ГОСТ 15150-69 изделие пригодно для работы в широком диапазоне климатических условий, включая повышенную влажность и перепады температуры. Диапазон рабочих температур от минус 60 °С до плюс 100 °С позволяет использовать соединитель как в аппаратуре общего назначения, так и в изделиях специального назначения.

Монтаж производится на блок, что делает соединитель удобным для построения разъёмных соединений в блочных конструкциях. Совокупность характеристик — 32 контакта, ток до 6 А на контакт, напряжение до 560 В, малое сопротивление контактов и высокая изоляция — обеспечивает надёжную передачу электрических сигналов и питания в ответственных узлах аппаратуры.
