Назначение соединителя

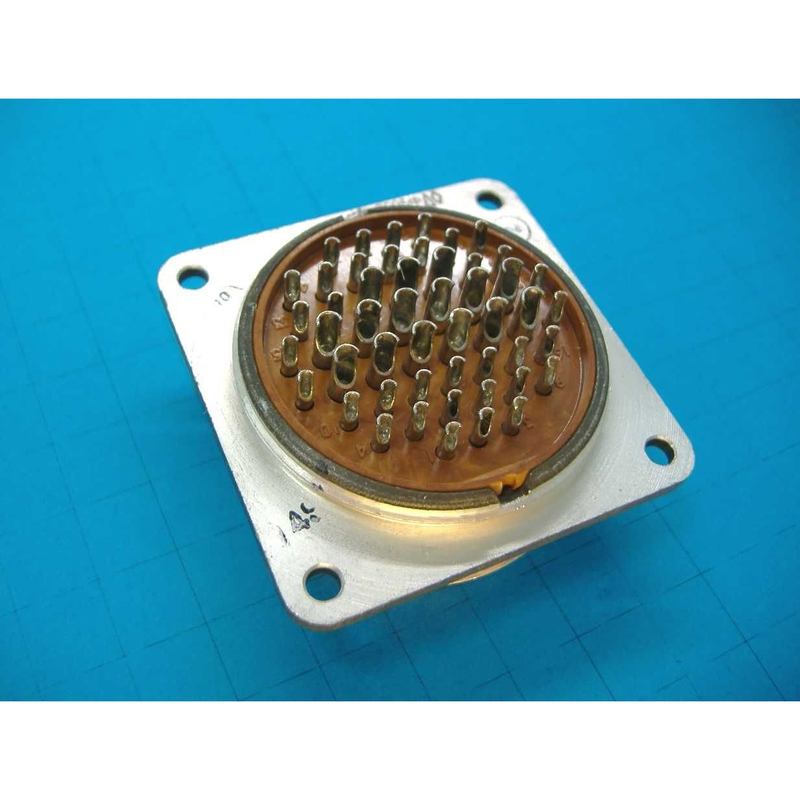

2РМДТ33Б32Ш5В1Б Лтава «5» — это электрический низкочастотный цилиндрический негерметичный соединитель производства завода «Лтава». Изделие предназначено для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Приёмка «5» подтверждает соответствие требованиям ТУ ГЕ0.364.126.

Соединитель применяется во внутренних цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на эксплуатацию в составе приборов, где монтаж выполняется обжимкой, а контакты являются извлекаемыми — это упрощает сборку, замену и обслуживание жгутов и кабельных сборок.

Подтверждённые технические особенности

Корпус соединителя имеет резьбовое сочленение, обеспечивающее надёжную фиксацию ответных частей. Климатическое исполнение — В (всеклиматическое). Общее число контактов — 32, диаметр каждого контакта составляет 1,5 мм (исполнение Ш5). Покрытие контактов — серебро (обозначение В).

Основные электрические и эксплуатационные параметры:

• Максимальное рабочее напряжение — 560 В (амплитудное значение).
• Токовая нагрузка на контакт — 6 А.
• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Возможность смены температурного диапазона — от минус 60 до плюс 150 градусов Цельсия.
• Теплостойкость — до плюс 100 градусов Цельсия (обозначение 1).
• Усилие расчленения — не более 294 Н (30 кгс).
• Наработка — минимум 500–1000 часов при 500 сочленениях-расчленениях.
• Срок хранения — 15 лет.

По механическим воздействиям соединитель выдерживает следующие нагрузки. Вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате (50 g). Одиночные удары с ускорением до 5000 метров на секунду в квадрате (500 g). Многократные удары с ускорением до 1000 метров на секунду в квадрате (100 g). Линейные нагрузки с ускорением до 2000 метров на секунду в квадрате (200 g).

Конструктивные особенности и применение

Тип «2РМДТ» относится к низкочастотным цилиндрическим соединителям с резьбовым сочленением, рассчитанным на работу в цепях с большим числом проводников. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется полная герметизация корпуса, но при этом обеспечивается устойчивость к климатическим и механическим воздействиям в пределах заявленных значений.

Извлекаемые контакты и монтаж обжимкой дают возможность формировать кабельные сборки заранее, а затем устанавливать их в корпус соединителя. Это особенно удобно при монтаже длинных электрических цепей и при необходимости ремонта или замены отдельных проводников без демонтажа всего изделия.

Область применения — радиоэлектронная и радиотехническая аппаратура общего назначения, внутренние цепи постоянного и переменного тока частотой до 3 МГц, приборы с монтажом обжимкой. Всеклиматическое исполнение В и теплостойкость до плюс 100 градусов Цельсия позволяют использовать соединитель в аппаратуре, работающей в широком диапазоне температур и при повышенных механических нагрузках.

Характеристики VirtueMart

• Приемка: «5».
• Год: 2016.

Комплектация и хранение

Поставка осуществляется в заводской упаковке. Срок хранения соединителя составляет 15 лет при соблюдении условий, установленных производителем. Артикул изделия — 20214, категория — 2РМД, производитель — Лтава.
