Назначение соединителя

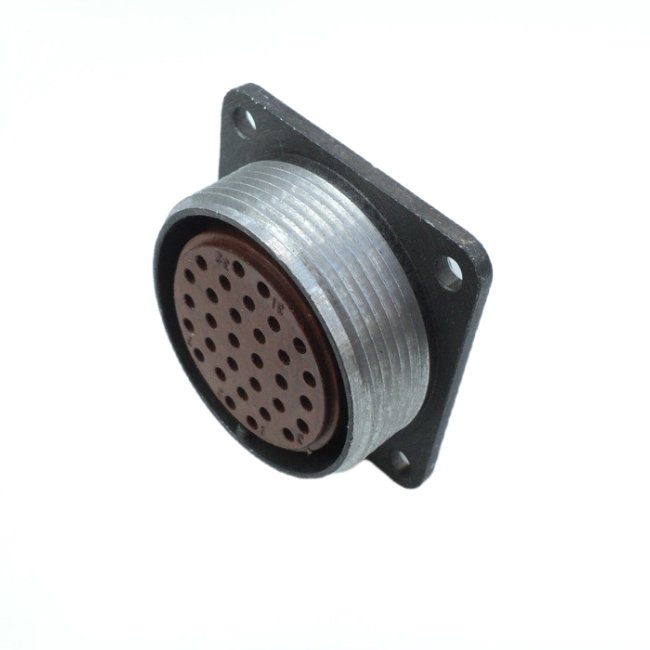

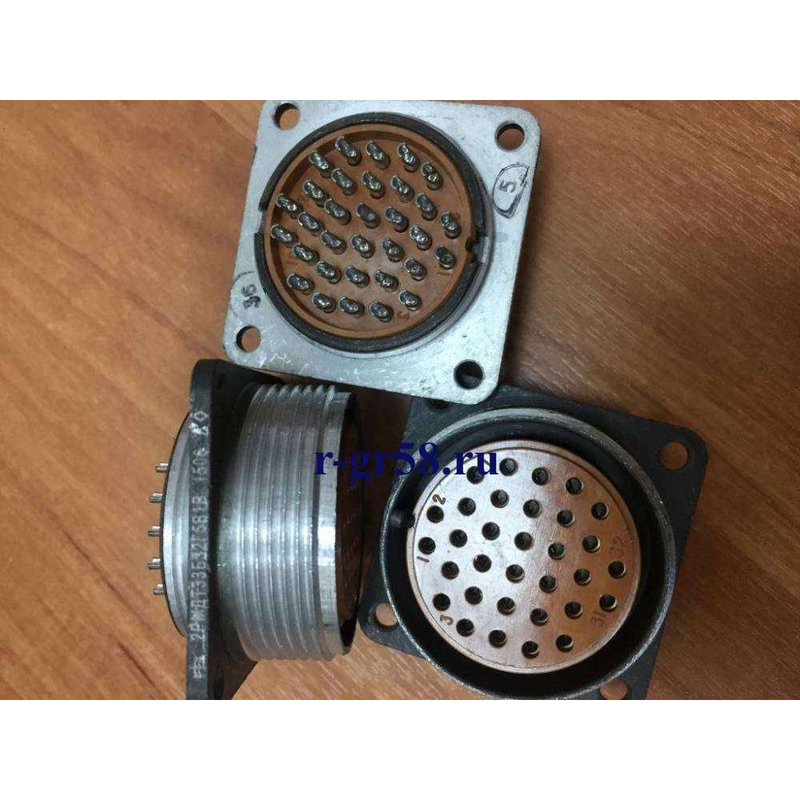

2РМДТ33Б32ГВ1В «5» — это негерметичная приборная розетка цилиндрического низкочастотного соединителя серии 2РМДТ с 32 контактами. Изделие предназначено для соединения электрических цепей переменного и постоянного тока в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования. Конструкция рассчитана на эксплуатацию в различных климатических условиях, включая тропическое и всеклиматическое исполнение, что подтверждается маркировкой В в обозначении.

Технические характеристики

Посадочный диаметр корпуса составляет 33 мм. Контакты выполнены извлекаемыми, их диаметр равен 1,5 мм. Максимальная токовая нагрузка достигает 6 А на один контакт и до 160 А суммарно на соединитель при рабочем напряжении до 560 В. Сечение подсоединяемого провода — не более 1 мм². Сопротивление контакта не превышает 0,0025 Ом, а сопротивление изоляции составляет не менее 5000 МОм.

Условия эксплуатации и надёжность

Розетка выдерживает широкий диапазон воздействующих факторов. Рабочая температура находится в пределах от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, при механических ударах с ускорением до 5000 метров на секунду в квадрате и при линейном ускорении до 2000 метров на секунду в квадрате.

Ресурс работы составляет до 1000 часов наработки и 500 циклов сочленений и расчленений. Приёмка «5» указывает на соответствие изделия установленным требованиям качества для данной категории продукции.

Расшифровка обозначения

Маркировка содержит полную информацию о конструкции и исполнении изделия. Ниже приведены значения отдельных элементов обозначения.

• 2РМДТ — серия соединителя;
• 33 — условный размер корпуса;
• Б — блочный, то есть приборный корпус;
• 32 — число контактов;
• Г5 — покрытие контактов, серебро или золото;
• В1 — монтаж без патрубка;
• В — всеклиматическое исполнение.

Область применения

Соединитель применяется в приборах и устройствах, где требуется надёжное электрическое соединение цепей управления, питания и сигнализации. Благодаря извлекаемым контактам и широкому температурному диапазону розетка востребована в аппаратуре, работающей в тяжёлых условиях: на объектах с повышенной вибрацией, ударными нагрузками и перепадами температур. Приборный корпус с посадочным диаметром 33 мм позволяет устанавливать изделие непосредственно на корпус блока или панель прибора.

Максимальное суммарное значение тока до 160 А и рабочее напряжение до 560 В делают возможным использование розетки как в слаботочных, так и в силовых цепях. Провод сечением до 1 мм² обеспечивает удобство монтажа при сохранении требуемых электрических параметров.

Комплектация и особенности монтажа

Изделие выпускается в исполнении В1, что означает монтаж без патрубка. Контакты являются извлекаемыми, что упрощает обслуживание и замену отдельных элементов соединения без демонтажа всего изделия. Сопротивление изоляции не менее 5000 МОм гарантирует отсутствие нежелательных утечек между цепями.

Производитель в предоставленных данных не указан. Артикул товара — 2604, категория — 2РМД. Дополнительные сведения о комплектации, стране производства и гарантийных обязательствах в описании не приводятся.
