Назначение и область применения

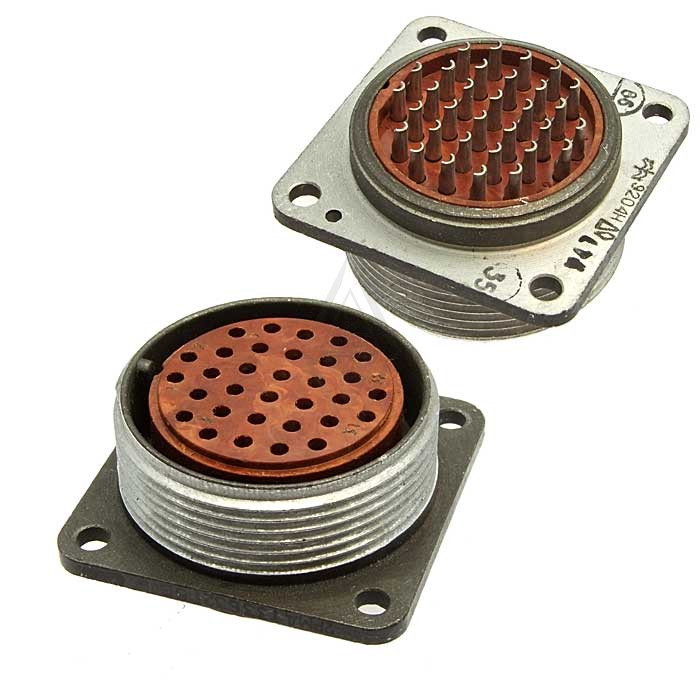

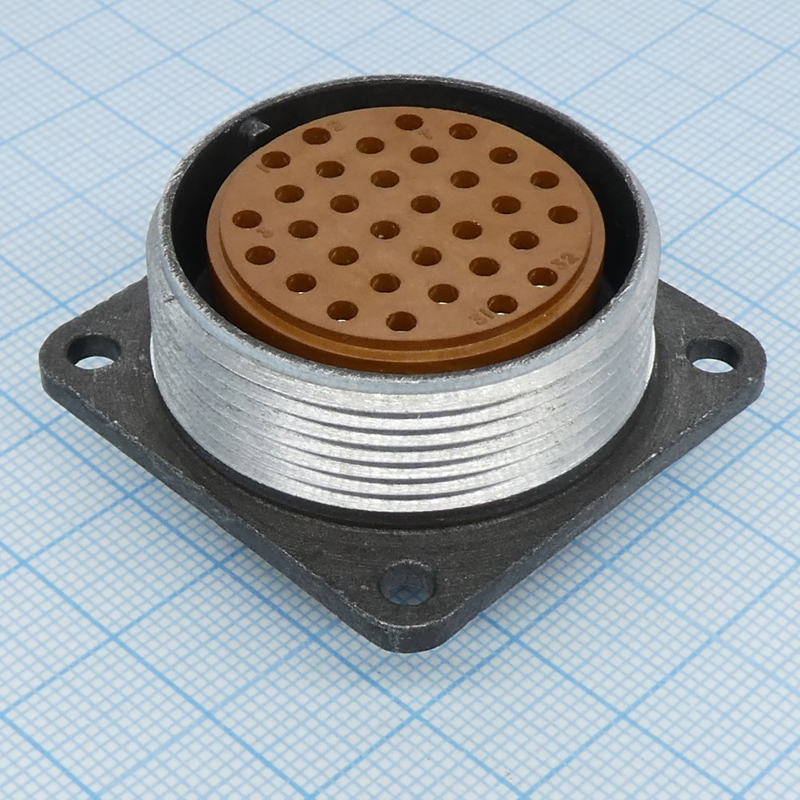

2РМДТ33Б32Г5В1В от производителя Элекон представляет собой приборную розетку цилиндрического типа серии 2РМДТ, предназначенную для электрических цепей постоянного и переменного тока. Изделие применяется для надёжного соединения в приборах, где требуется стабильная передача электрического сигнала и питания между узлами, блоками и внешними цепями.

Розетка выполняет функцию ответной части соединителя: она устанавливается на корпусе прибора и обеспечивает механическое и электрическое сопряжение с кабельной частью разъёма. Исполнение негерметичное, поэтому изделие ориентировано на эксплуатацию внутри защищённого объёма приборов и аппаратуры, не подверженного прямому воздействию воды и агрессивных сред под давлением.

Серия 2РМДТ широко востребована в приборостроении, промышленной электронике и аппаратуре общего назначения, где важны компактность, высокая плотность контактов и устойчивость к механическим нагрузкам.

Технические характеристики

Ключевые параметры соединителя определяют его применимость в конкретных электрических цепях. Ниже приведены подтверждённые характеристики изделия.

• Тип изделия: приборная розетка цилиндрического типа, негерметичная.
• Количество контактов: 32.
• Посадочный диаметр: 33 мм.
• Диаметр контактов: 1,5 мм.
• Максимальный ток на контакт: до 6 А.
• Максимальный суммарный ток на соединитель: до 160 А.
• Максимальное рабочее напряжение: до 560 В.
• Теплостойкость: до 100 градусов Цельсия.
• Конструкция контактов: извлекаемые.
• Патрубок: отсутствует.
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: 500 циклов.
• Климатическое исполнение: В2.1 по ГОСТ 15150-69.
• Электрическая прочность изоляции: от 1850 до 2300 В в зависимости от напряжения.

Прочностные и эксплуатационные показатели

Разъём рассчитан на работу в условиях повышенных механических нагрузок. Он выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате, одиночные удары, линейное ускорение до 2000 метров на секунду в квадрате, а также акустические шумы уровнем до 170 дБ.

Совокупность этих параметров делает изделие пригодным для применения в аппаратуре, испытывающей интенсивные динамические воздействия при эксплуатации и транспортировке.

Особенности конструкции и применение

Извлекаемые контакты упрощают монтаж, обслуживание и ремонт: при необходимости контакт можно заменить без демонтажа всего соединителя. Отсутствие патрубка расширяет варианты компоновки розетки в корпусе прибора.

Посадочный диаметр 33 мм и 32 контакта диаметром 1,5 мм обеспечивают высокую плотность коммутации при умеренных габаритах. Такое сочетание востребовано в блоках питания, пультах управления, измерительной и связной аппаратуре, где требуется передать одновременно силовые и сигнальные цепи.

Благодаря току до 6 А на контакт и суммарной нагрузке до 160 А, розетка подходит для распределения питания между несколькими потребителями внутри прибора при напряжении до 560 В. Климатическое исполнение В2.1 по ГОСТ 15150-69 определяет категорию размещения и условия эксплуатации изделия.

Серия 2РМДТ зарекомендовала себя как решение для надёжного соединения в приборах, а электрическая прочность изоляции от 1850 до 2300 В обеспечивает запас по напряжению для большинства задач промышленной и приборной электроники.

Комплектация и маркировка

Изделие поставляется под наименованием 2РМДТ33Б32Г5В1В Элекон и имеет артикул 50117. Товар относится к категории 2РМД. Сведения о комплектации, гарантии и стране производства в предоставленных данных не указаны.
