Назначение разъема 2РМДТ33Б32Г5В1В

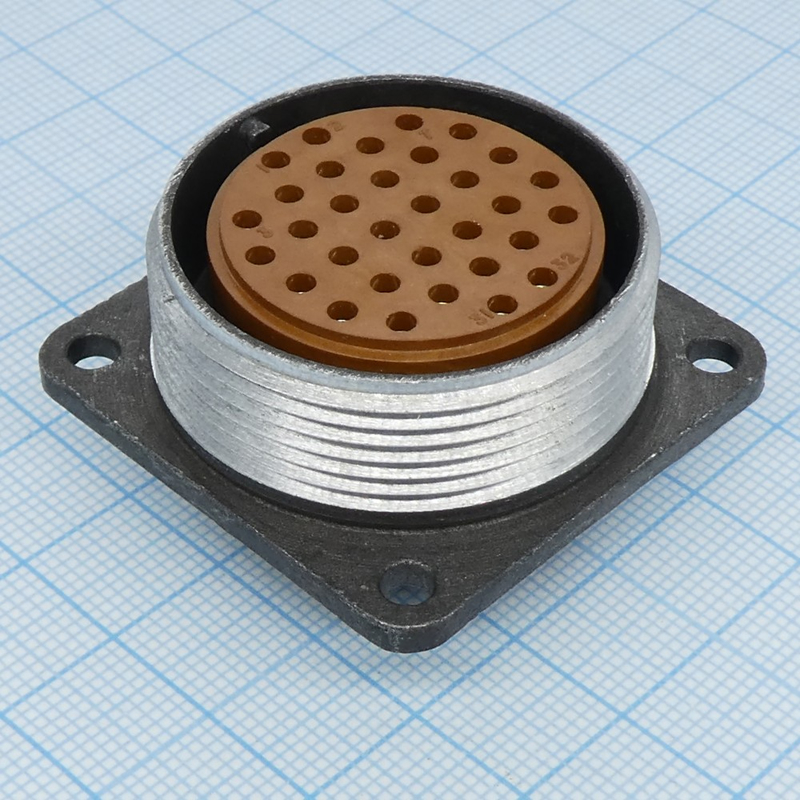

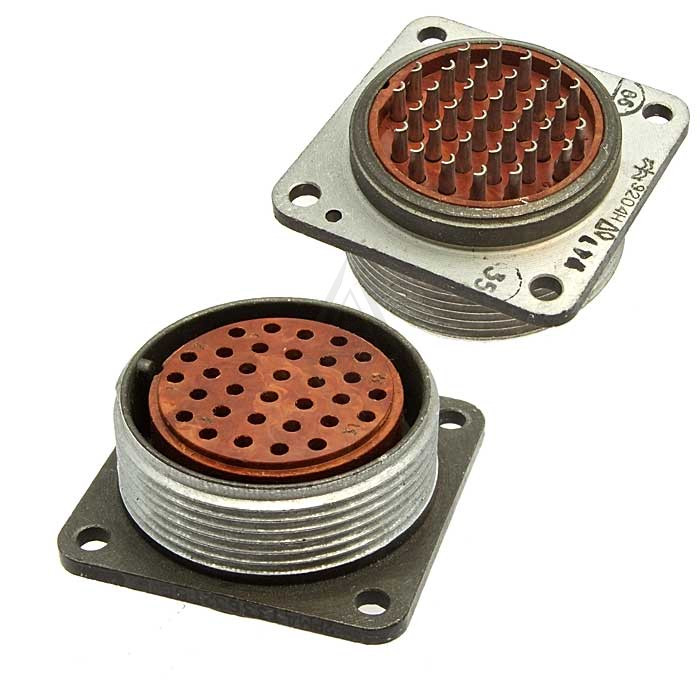

Разъем 2РМДТ33Б32Г5В1В производства «Элекон» — это низкочастотный электрический цилиндрический соединитель серии 2РМДТ, предназначенный для коммутации электрических цепей в составе бортовой, промышленной и измерительной аппаратуры. Изделие выполнено в виде розетки (приборной или блочной) и рассчитано на внутренний объемный монтаж, то есть установку внутри корпуса устройства с подключением проводов к контактам со стороны монтажного пространства.

Конструктивное исполнение — негерметичное, без патрубка. Такое исполнение применяется там, где не требуется защита от воздействия влаги под давлением или агрессивных сред, но предъявляются высокие требования к механической стойкости и стабильности электрических параметров.

Подтвержденные технические особенности

Основные характеристики соединителя определяются его контактной системой и материалами изготовления. Ниже перечислены параметры, заявленные для данной модели.

• Тип соединителя — 2РМДТ, негерметичный, без патрубка.
• Количество контактов — 32 гнездовых контакта диаметром 1,5 мм, извлекаемых.
• Посадочный диаметр корпуса — 32 условный размер, что соответствует примерно 33 мм.
• Номинальное и максимальное рабочее напряжение — до 560 В переменного и постоянного тока.
• Максимальная токовая нагрузка на один контакт — до 6 А, суммарная — до 160 А на весь соединитель.
• Сопротивление контакта — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Покрытие контактов — золото или серебро в зависимости от исполнения, что обеспечивает коррозионную стойкость и надежный электрический контакт.
• Монтаж проводов — обжимка, максимальное сечение подключаемого провода до 1 мм².
• Рабочая температура — до 100 °C, диапазон температур окружающей среды в составе комплекса — примерно от минус 60 до плюс 180 °C.
• Стойкость к синусоидальной вибрации в диапазоне частот около 1–5000 Гц при ускорениях до десятков g, а также к многократным механическим ударам и акустическому шуму.
• Минимальная наработка — порядка 1000 часов, число сочленений и расчленений — не менее нескольких сотен циклов.

Применение и условия эксплуатации

Благодаря сочетанию высокой токовой нагрузки, стойкости к вибрации и ударам, а также широкому температурному диапазону разъем 2РМДТ33Б32Г5В1В подходит для бортовых и промышленных устройств. Типичные области применения — авиационная и наземная техника, измерительные приборы, системы управления и связи, где требуется надежная коммутация большого числа цепей в ограниченном объеме.

При выборе и монтаже следует учитывать способ подключения проводов обжимкой, предельное сечение провода до 1 мм², а также необходимость обеспечения доступа к контактам для их извлечения и замены. Поскольку соединитель негерметичен, его установка предполагает размещение внутри защищенного корпуса, где исключено прямое воздействие влаги и пыли в недопустимых концентрациях.
