Назначение разъёма 2РМДТ33Б32Г5В1В

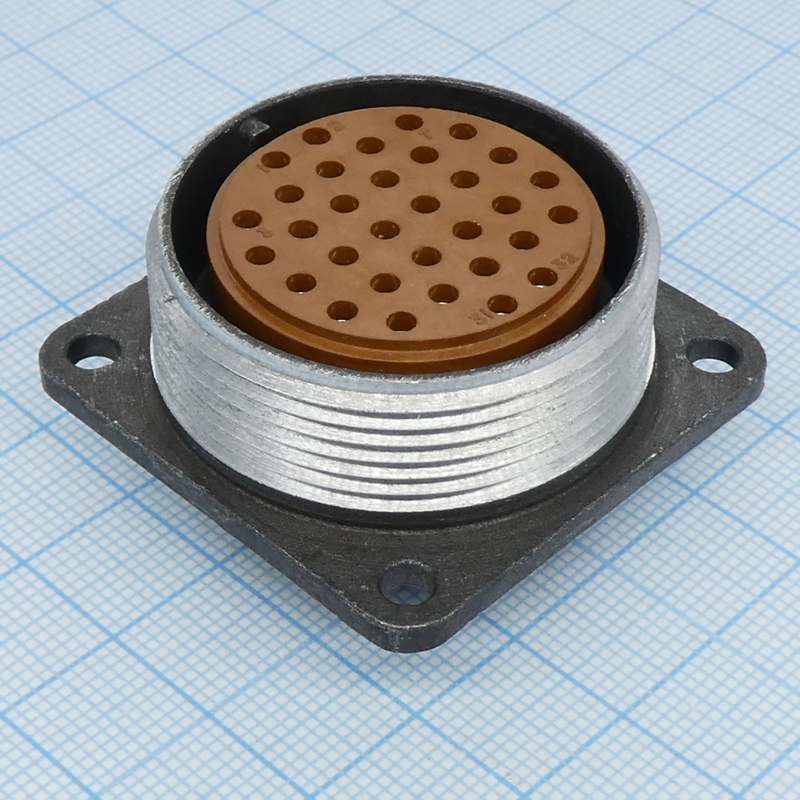

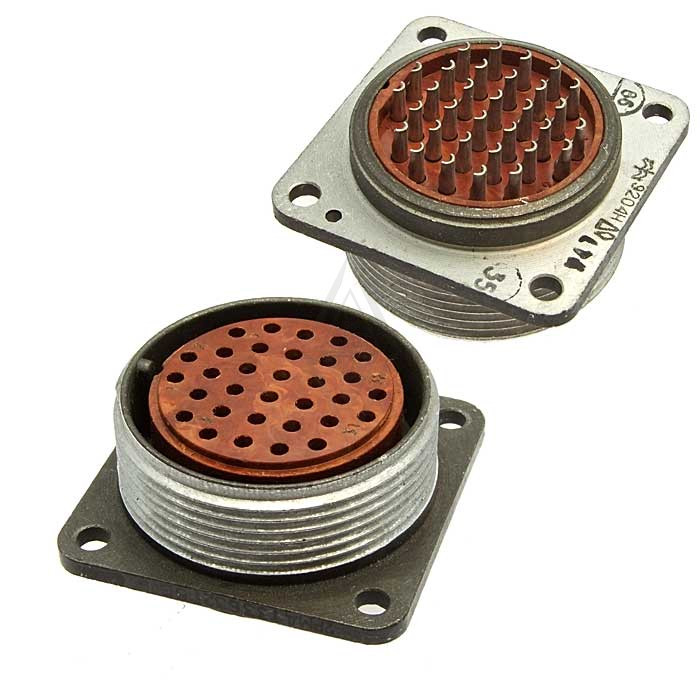

Разъём 2РМДТ33Б32Г5В1В производства «Элекон» представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМ/2РМДТ. Изделие предназначено для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре, средствах связи, промышленных панелях и другом оборудовании, где требуется надёжное многополюсное соединение.

Соединитель изготавливается по российским техническим условиям и позиционируется как изделие повышенной надёжности для промышленной и бортовой аппаратуры. Он применяется для соединения кабельных и внутриблочных линий передачи сигналов и питания.

Подтверждённые особенности и технические параметры

Конструкция и электрические характеристики разъёма определяют его применимость в ответственных узлах. Ниже перечислены основные параметры изделия.

• Тип соединителя: 2РМДТ, приборный цилиндрический разъём, как правило, выполняется как розетка блочная или приборная.
• Количество контактов: 32 извлекаемых контакта диаметром 1,5 мм, что позволяет компактно размещать достаточное число линий передачи сигналов и питания.
• Класс герметичности: изделие негерметичное, без патрубка, предназначенное для использования в нормальных или сложных, но не особо влажных и загрязнённых условиях эксплуатации.
• Максимальное рабочее напряжение: до 560 В для постоянного и переменного тока промышленной частоты.
• Токовая нагрузка: до нескольких ампер на один контакт в зависимости от конструкции и условий монтажа; суммарная нагрузка на весь соединитель может достигать десятков ампер.
• Сопротивление контакта и изоляции: низкое переходное сопротивление контактов порядка единиц миллиом и высокое сопротивление изоляции порядка нескольких тысяч мегаом в нормальных климатических условиях.
• Рабочий диапазон температур: работа при повышенных температурах до примерно плюс 100 градусов Цельсия, а также при значительных перепадах температур вплоть до минусовых значений в зависимости от климатического исполнения.
• Вибрация и удары: разъём рассчитан на работу в условиях синусоидальных вибраций в широком диапазоне частот до нескольких килогерц и на многократные механические удары, что характерно для бортовой и стационарной промышленной аппаратуры.

Монтаж и применение

Монтаж соединителя обычно выполняется методом обжимки проводов на контактные элементы. Разъём может устанавливаться в прибор, блок или панель через фланец и резьбовое сочленение, что обеспечивает механическую фиксацию и надёжный электрический контакт.

Область применения охватывает соединение кабельных и внутриблочных линий в радиоэлектронной аппаратуре, средств связи, промышленных панелях и другом оборудовании. Извлекаемые контакты диаметром 1,5 мм упрощают сборку и обслуживание, позволяя при необходимости заменять отдельные контактные элементы.

Благодаря стойкости к вибрациям и ударам, а также широкому температурному диапазону, разъём 2РМДТ33Б32Г5В1В подходит для эксплуатации в составе бортовой и стационарной промышленной аппаратуры. При подборе изделия следует учитывать, что оно негерметичное и не предназначено для работы в особо влажных и загрязнённых условиях.

Артикул изделия — 50115, категория — 2РМ, производитель — «Элекон».
