Назначение соединителя 2РМДТ33Б32Г5В1БВ

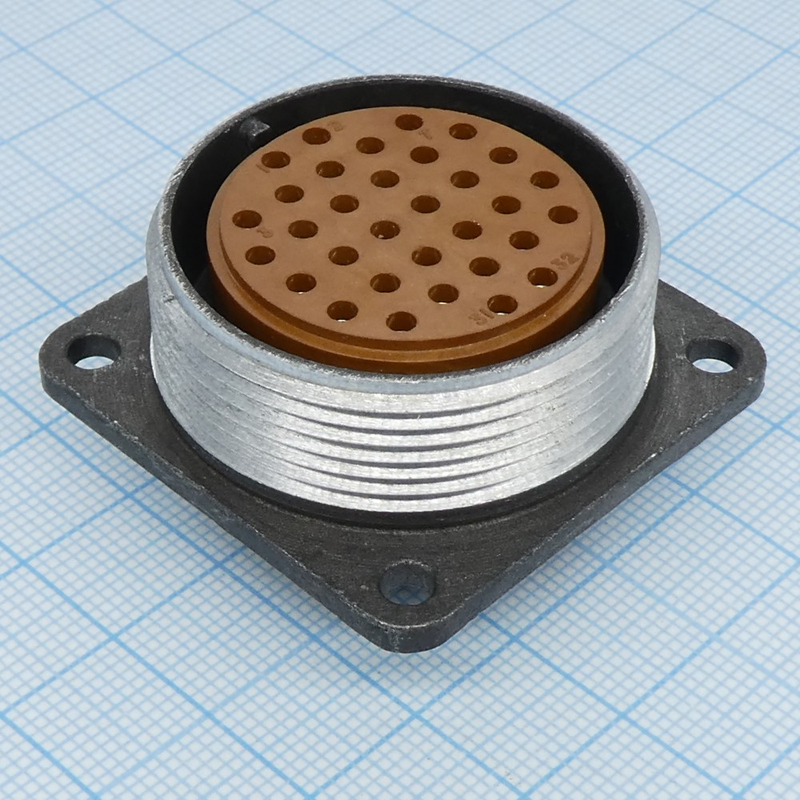

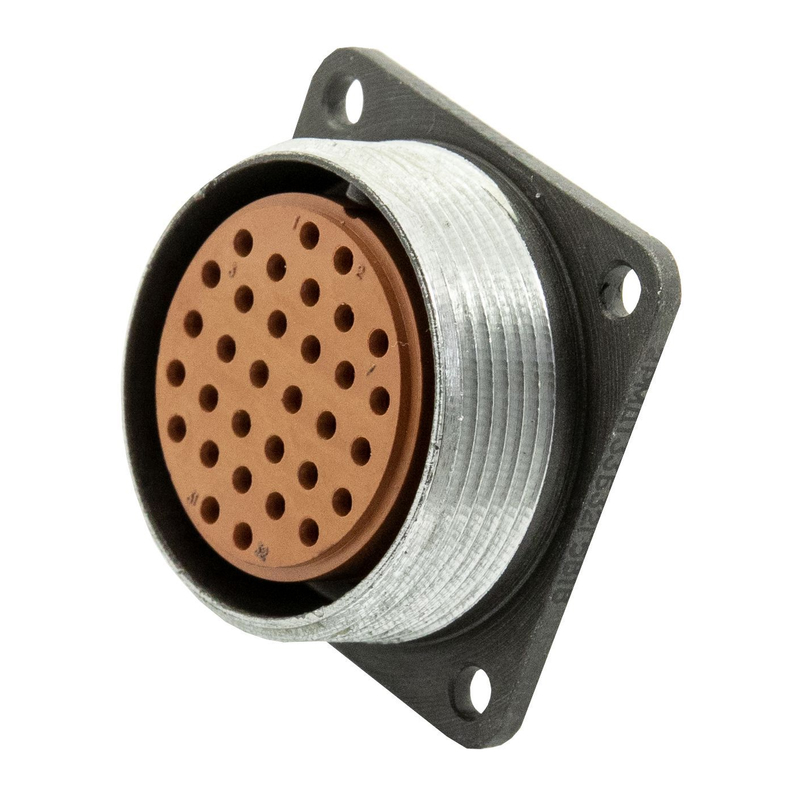

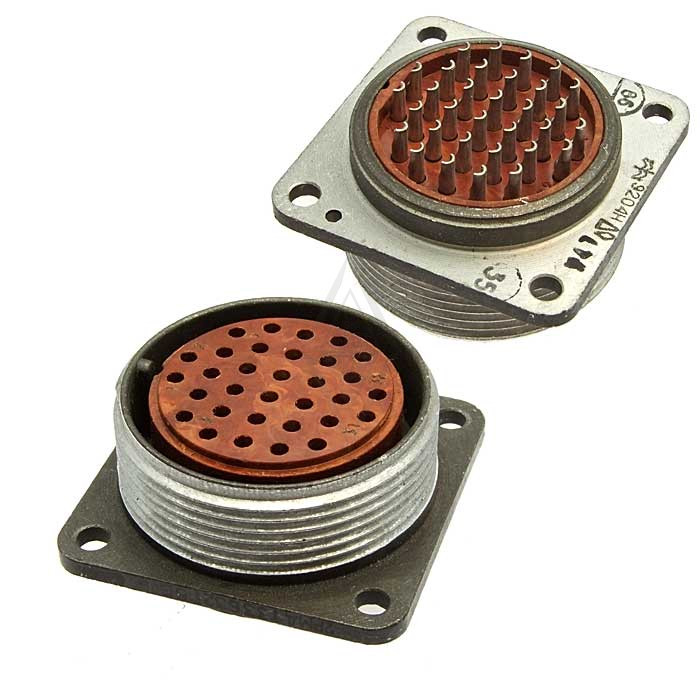

Соединитель 2РМДТ33Б32Г5В1БВ от производителя Элекон представляет собой цилиндрический низкочастотный малогабаритный разъём приборного типа. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 560–700 В. Приборный тип исполнения позволяет применять изделие внутри корпусов электронной и измерительной аппаратуры, где важны компактные габариты и надёжный электрический контакт.

Подтверждённые технические особенности

• Общее число контактов — 7 из 32 задействованных в данной комбинации, с диаметрами 1,5 мм, 2 мм и 3 мм.
• Покрытие контактов — серебро, обозначенное в маркировке буквой В.
• Максимальная токовая нагрузка на одиночный контакт — до 6 А, суммарная нагрузка по соединителю — до 160 А.
• Сопротивление контактной пары — от 0,0008 до 0,0025 Ом.
• Исполнение негерметичное, всеклиматическое, с теплостойкостью до 100 °C.
• Стойкость к вибрации в диапазоне 1–5000 Гц с ускорением до 490 м/с².
• Стойкость к ударам с ускорением до 5000 м/с².
• Работоспособность при влажности 98 % и температуре 40 °C.
• Работоспособность при пониженном атмосферном давлении до 10 в минус двенадцатой степени Па.
• Корпус блочного типа без левой резьбы, что отражено в маркировке буквой Б.

Конструктивные и эксплуатационные особенности

Блочное исполнение корпуса соединителя 2РМДТ33Б32Г5В1БВ обеспечивает удобство монтажа в составе блоков и стоек приборов, а отсутствие левой резьбы упрощает процедуру сочленения и фиксации ответных частей. Малогабаритный цилиндрический корпус позволяет размещать разъём на ограниченных по площади панелях и печатных узлах без ущерба для электрических характеристик.

Серебряное покрытие контактов снижает переходное сопротивление и стабилизирует параметры линии при длительной эксплуатации. Диапазон сопротивления от 0,0008 до 0,0025 Ом подтверждает пригодность изделия для цепей, где важны минимальные потери и стабильность сигнала. Совокупная токовая нагрузка до 160 А при одиночной нагрузке до 6 А на контакт позволяет распределять питание между несколькими цепями в рамках одного соединителя.

Применение

Разъём применяется в электро-, радио- и контрольно-измерительных приборах, где требуется надёжное соединение при воздействии вибрации, ударов, повышенной влажности и пониженного давления. Всеклиматическое исполнение и теплостойкость до 100 °C допускают эксплуатацию в составе аппаратуры, работающей в сложных условиях окружающей среды.

Типовые области использования включают блоки питания и управления, измерительные стенды, пультовое оборудование и другие устройства, где необходимо многоконтактное соединение с контролируемым переходным сопротивлением и стойкостью к механическим нагрузкам.
