Назначение разъёма 2РМДТ33Б20Ш4В1В

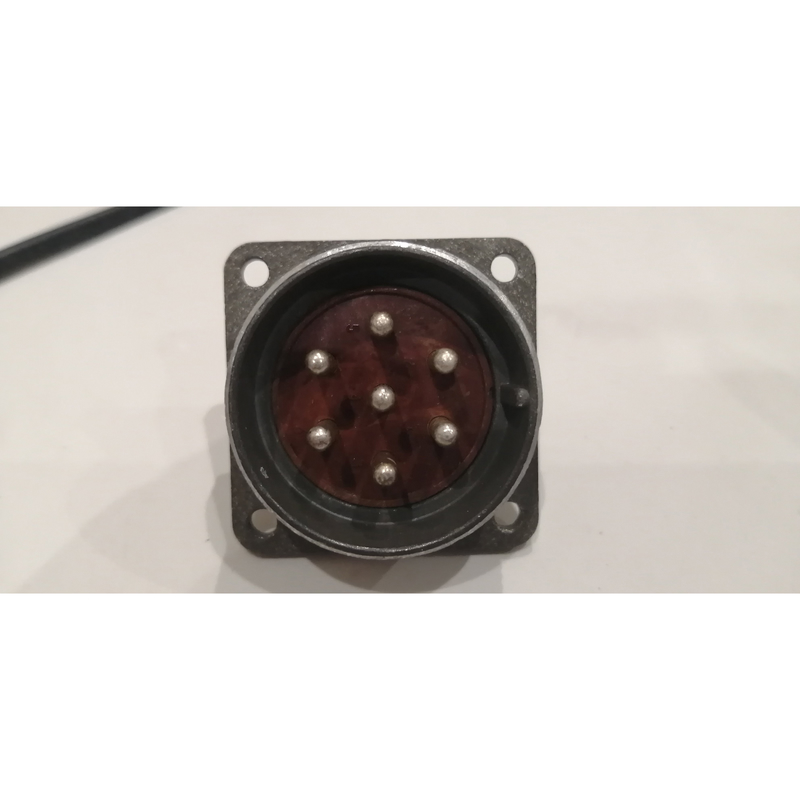

Разъём 2РМДТ33Б20Ш4В1В производства завода «Элекон» относится к цилиндрическим низкочастотным соединителям серии 2РМДТ и предназначен для внутреннего объёмного монтажа. Изделие применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, обеспечивая электрическое соединение и механическое сочленение блоков, приборов и кабельных сборок.

Артикул позиции — 20213, категория — 2РМД. Поставка осуществляется в заводской упаковке, что подтверждает сохранность контактов и корпусных деталей при транспортировке и хранении.

Конструктивные особенности

Конструкция соединителя рассчитана на эксплуатацию в составе ответственных электротехнических изделий. Контактная группа включает 20 контактов, размещённых в карболитовом основании. Корпус выполнен металлическим, сочленение — резьбовое, что обеспечивает надёжную фиксацию ответных частей и устойчивость к вибрационным нагрузкам.

Исполнение по монтажу — блочная вилка с безпатрубковым прямым исполнением. Это означает, что подключение выполняется непосредственно по контактам без применения угловых патрубков, что упрощает компоновку внутри прибора и сокращает занимаемый объём.

• Типоразмер корпуса — 33.
• Тип изделия — блочная вилка, индекс Б.
• Исполнение по монтажу — безпатрубковое прямое, индекс Ш4.
• Климатическое исполнение — В1В, всеклиматическое.
• Сочленение резьбовое, ресурс — до 500 циклов.
• Исполнение негерметичное, экранированное.

Технические характеристики

Электрические параметры разъёма позволяют использовать его в цепях с напряжением до 700 В. Токовая нагрузка на контакт составляет от 4 до 36 А в зависимости от типоразмера изделия. Рабочий диапазон температур — от минус 60 °C до плюс 100 °C, что даёт возможность применять соединитель как в отапливаемых помещениях, так и в неотапливаемых зонах, а также на открытом воздухе в составе комплектного оборудования.

Всеклиматическое исполнение В1В подразумевает стойкость к воздействию повышенной влажности, пониженных температур и других факторов внешней среды в пределах установленных норм.

Применение и приёмка

Разъём востребован в приборостроении и промышленности для подключения блоков, пультов, кабельных линий и стоек. Наиболее часто изделие применяют в следующих областях:

1. Приборные и кабельные установки промышленного назначения.
2. Электротехнические шкафы и распределительные устройства.
3. Измерительная и управляющая аппаратура.
4. Оборудование, работающее в широком температурном диапазоне.

Изделие выпускается под приёмку «ОТК», то есть проходит контроль качества на предприятии-изготовителе. Год выпуска — 2025. Производитель — Элекон. Масса одного соединителя составляет ориентировочно 20–21 г в зависимости от комплектации.

Комплектность и указания по подбору

В поставку входит разъём 2РМДТ33Б20Ш4В1В в заводской упаковке. Ответные части, кабельные наконечники и защитные колпачки приобретаются отдельно, если иное не указано в сопроводительных документах. При подборе ответной части необходимо учитывать тип сочленения, число контактов и типоразмер корпуса, чтобы обеспечить механическую и электрическую совместимость.

Перед монтажом рекомендуется проверить целостность корпуса и контактной группы, а также убедиться в соответствии исполнения условиям эксплуатации конкретного объекта.
