2РМДТ30КУН8Ш7В1В 2017г Элекон

Цена:

4850 ₽

В наличии: 48 шт.

Производитель: Элекон

Технические характеристики

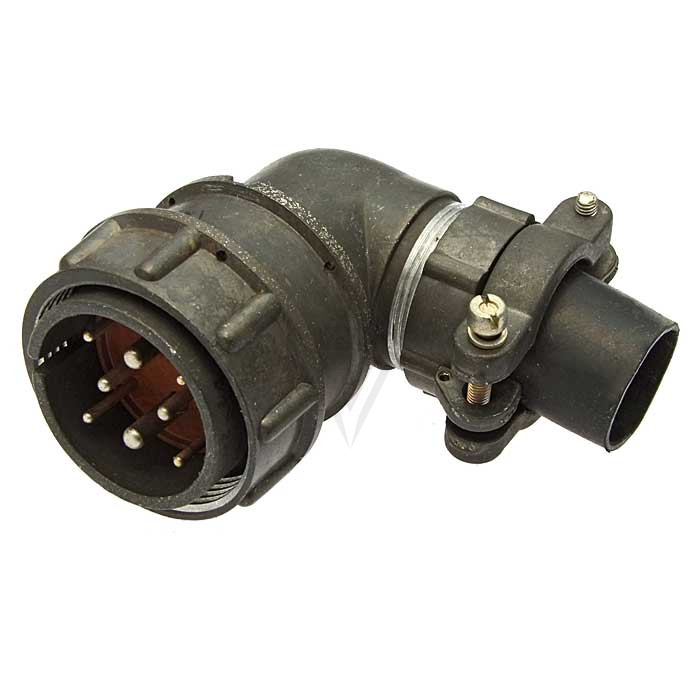

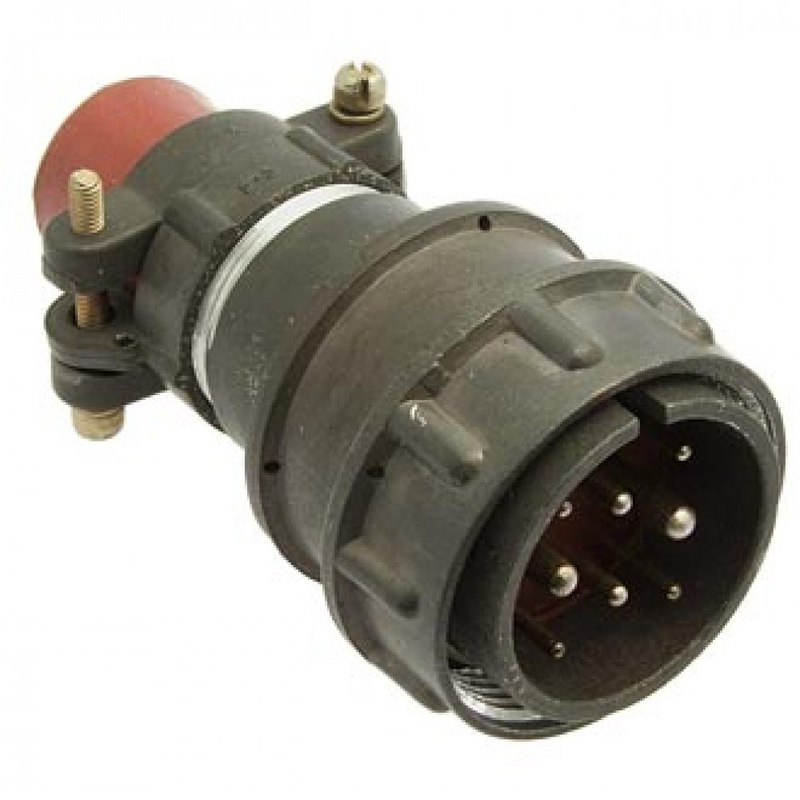

Разъём 2РМДТ30КУН8Ш7В1В ЭЛЕКОН — это цилиндрический низкочастотный малогабаритный соединитель отечественного производства, относящийся к серии 2РМДТ. Он предназначен для коммутации проводников и кабелей в электрических цепях постоянного и переменного тока.

Соединитель служит для внутреннего монтажа в электро‑, радио‑ и контрольно‑измерительных приборах, а также в других устройствах радиоэлектронной аппаратуры. Разъёмы 2РМДТ применяются во всеклиматическом исполнении, что позволяет использовать их в широком диапазоне условий окружающей среды.

Условное обозначение отражает конструктив и исполнение:

2РМДТ — тип цилиндрического низкочастотного разъёма.
30 — условный размер корпуса.
К — кабельное исполнение корпуса.
У — угловой патрубок (монтажная часть под углом).
Н — тип патрубка/концевой гайки для монтажа.
8 — число контактов.
Ш — тип контактной группы (штыревые контакты).
7 — климатическое исполнение по ГОСТ/ТУ.
В1В — всеклиматическое исполнение и вариант теплостойкости.

Разъём рассчитан на работу в цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 700 В (в зависимости от конкретных технических условий производителя).
Соединитель допускает монтаж как с экранированными, так и с неэкранированными кабелями, при этом изменяется тип концевой гайки патрубка.
Разъём относится к негерметичному типу, предназначен для всеклиматического исполнения и имеет стандартный резьбовой тип сочленения, обеспечивающий многократные циклы соединения‑разъединения.

Корпус обычно выполнен из металла, а изолятор — из карболитоподобного материала, обеспечивающего хорошую электрическую изоляцию и механическую устойчивость.
Разъём 2РМДТ30КУН8Ш7В1В применяется в аппаратуре, где требуется компактный и надёжный низкочастотный коммутационный узел с угловым подводом кабеля, например, в монтажных блоках, приборах контроля и измерения.

Описание

Назначение соединителя 2РМДТ30КУН8Ш7В1В

Разъём 2РМДТ30КУН8Ш7В1В производства Элекон — это цилиндрический низкочастотный малогабаритный соединитель отечественного изготовления, относящийся к серии 2РМДТ. Он предназначен для коммутации проводников и кабелей в электрических цепях постоянного и переменного тока.

Соединитель служит для внутреннего монтажа в электро-, радио- и контрольно-измерительных приборах, а также в других устройствах радиоэлектронной аппаратуры. Разъёмы серии 2РМДТ выпускаются во всеклиматическом исполнении, что позволяет применять их в широком диапазоне условий окружающей среды. Товар имеет артикул 50108 и относится к категории 2РМД.

Расшифровка условного обозначения

Маркировка разъёма отражает его конструктив и исполнение. Ниже приведена построчная расшифровка обозначения 2РМДТ30КУН8Ш7В1В.

2РМДТ — тип цилиндрического низкочастотного разъёма.
30 — условный размер корпуса.
К — кабельное исполнение корпуса.
У — угловой патрубок (монтажная часть под углом).
Н — тип патрубка и концевой гайки для монтажа.
8 — число контактов.
Ш — тип контактной группы (штыревые контакты).
7 — климатическое исполнение по ГОСТ или ТУ.
В1В — всеклиматическое исполнение и вариант теплостойкости.

Технические особенности и применение

Разъём рассчитан на работу в цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 700 В в зависимости от конкретных технических условий производителя. Соединитель допускает монтаж как с экранированными, так и с неэкранированными кабелями, при этом изменяется тип концевой гайки патрубка.

Изделие относится к негерметичному типу, предназначено для всеклиматического исполнения и имеет стандартный резьбовой тип сочленения, обеспечивающий многократные циклы соединения и разъединения. Корпус обычно выполнен из металла, а изолятор — из карболитоподобного материала, обеспечивающего хорошую электрическую изоляцию и механическую устойчивость.

Разъём 2РМДТ30КУН8Ш7В1В применяется в аппаратуре, где требуется компактный и надёжный низкочастотный коммутационный узел с угловым подводом кабеля. Типичные области использования:

Монтажные блоки и коммутационные узлы приборов.
Приборы контроля и измерения.
Радиоэлектронная аппаратура различного назначения.

Благодаря восьми штыревым контактам и угловому патрубку соединитель удобен для монтажа в стеснённых условиях, когда требуется аккуратный подвод кабеля под углом к корпусу устройства. Год сведений о товаре — 2017. Производитель — Элекон.
