Назначение соединителя 2РМДТ30КУН8Ш7В1В

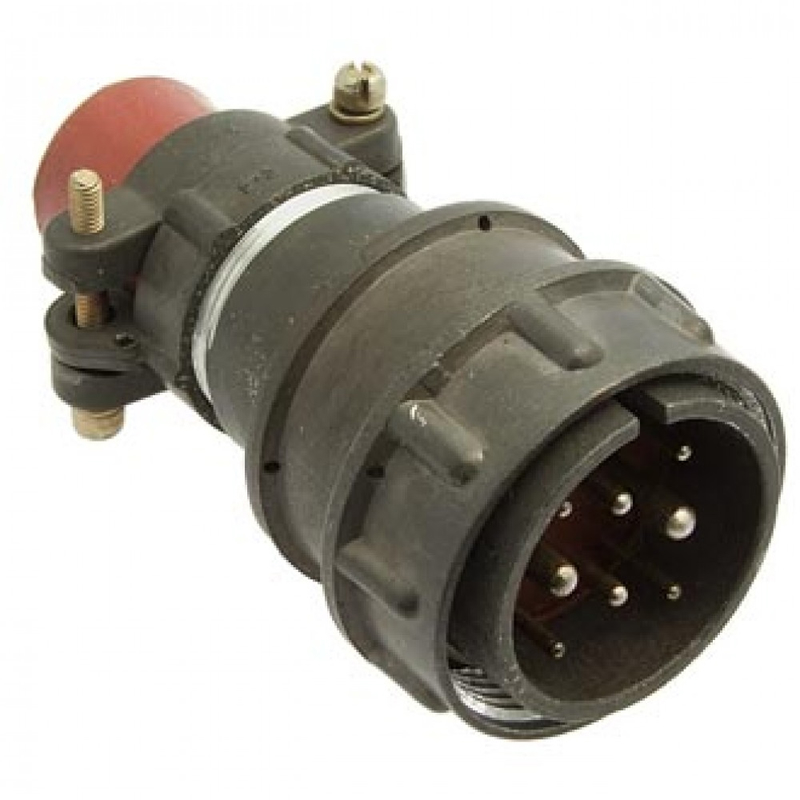

2РМДТ30КУН8Ш7В1В — это электрический соединитель цилиндрической серии 2РМДТ, произведённый заводом «Элекон». Изделие представляет собой негерметичную кабельную розетку с условным обозначением КУН, оснащённую восемью контактами. Соединитель предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и применяется в длинных электрических цепях тропикоустойчивого исполнения для промышленной электроники и аппаратуры.

Модель востребована в авиационной и наземной технике, судостроении, приборостроении, а также в системах автоматизации и управления. Такое применение обусловлено способностью изделия сохранять надёжное электрическое соединение при воздействии вибрации, ударов, повышенной влажности и широкого диапазона температур.

Конструктивные особенности

Посадочный диаметр соединителя составляет 30 мм. Сочленение резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильную стыковку ответных частей. Монтаж возможен как с экранированными, так и с неэкранированными кабелями. Патрубок прямой (исполнение П).

Контакты извлекаемые, их распределение по диаметрам следующее:

• 4 контакта диаметром 1,5 мм;
• 2 контакта диаметром 2 мм;
• 2 контакта диаметром 3 мм.

Корпус металлический, выполнен из алюминиевого сплава с анодно-окисным покрытием, основание — карболитовое. Изолятор изготовлен из фенопласта (карболита), а контакты — из латуни или бронзы с серебряным или золотым покрытием.

Технические характеристики

Электрические параметры

Рабочее напряжение составляет до 560 В переменного тока (эффективное значение) и до 700 В постоянного тока. Испытательное напряжение — 2000 В переменного тока (эффективное значение) на уровне моря. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Максимальный рабочий ток и сопротивление контактов зависят от их диаметра:

• контакты диаметром 1,5 мм — ток до 7,5 А, сопротивление не более 2,5 мОм;
• контакты диаметром 2 мм — ток до 15 А, сопротивление не более 1,5 мОм;
• контакты диаметром 3 мм — ток до 25 А, сопротивление не более 1,0 мОм.

Механические параметры

Износостойкость соединения — не менее 500 циклов сочленения-расчленения. Виброустойчивость обеспечивается в диапазоне до 5000 Гц с ускорением до 200 м/с². Ударная прочность: многократные удары — до 100 g, одиночные удары — до 500 g.

Климатические параметры

Диапазон рабочих температур — от минус 60 °C до плюс 100 °C. Относительная влажность воздуха — до 98 процентов при температуре плюс 35 °C, с конденсацией влаги, для тропического исполнения. Пониженное атмосферное давление — до 0,13 Па (1 мм рт. ст.), повышенное — до 294 кПа (3 кгс/см²).

Применение и условия эксплуатации

Соединители серии 2РМДТ, включая модель 2РМДТ30КУН8Ш7В1В, применяются в оборудовании, эксплуатируемом в тяжёлых климатических условиях, в том числе в районах с влажным тропическим климатом. Здесь требуется высокая надёжность электрических соединений при одновременном воздействии вибрации, ударов, повышенной влажности и перепадов температур.

Благодаря негерметичному исполнению кабельной розетки, резьбовому сочленению с одношпоночной поляризацией и извлекаемым контактам разных диаметров изделие подходит для построения разъёмных электрических соединений в промышленной электронике, аппаратуре управления и автоматизации. Год в характеристики VirtueMart: 2026.
