Назначение соединителя 2РМДТ30КУН8Г7В1В

Соединитель 2РМДТ30КУН8Г7В1В производства Элекон относится к категории 2РМД и представляет собой цилиндрический низкочастотный соединитель малогабаритного исполнения. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Изделие применяется для коммутации электрических цепей в электро-, радио- и контрольно-измерительной аппаратуре общего назначения. Допускается использование при внутреннем монтаже во всеклиматическом исполнении.

Подтверждённые особенности и технические параметры

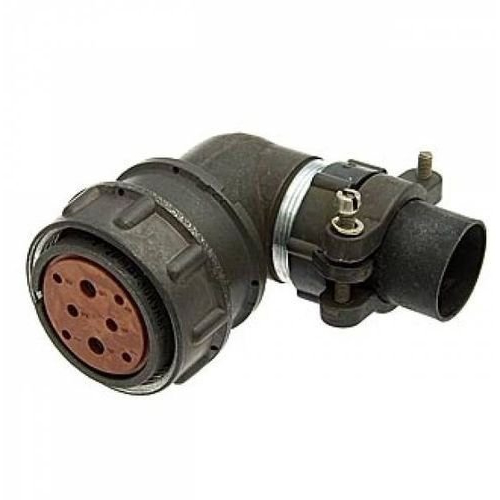

Конструктивное исполнение соединителя — кабельная розетка с угловым патрубком для неэкранированного кабеля, что отражено в обозначении КУН. Условный размер корпуса — 30, число контактов — 8, диаметр контактов — 7 мм.

Основные электрические и эксплуатационные характеристики:

• максимальная токовая нагрузка на контакт — 7 А;
• рабочее напряжение — до 700 В;
• диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия;
• возможность кратковременного нагрева до 150–180 градусов Цельсия;
• допустимая влажность воздуха — до 98 процентов.

Соединитель является тропикоустойчивым и негерметичным. Подключение выполняется пайкой или обжимкой с кабелями.

Условия эксплуатации

Изделие рассчитано на эксплуатацию в составе аппаратуры всеклиматического исполнения. Благодаря тропикоустойчивому исполнению соединитель сохраняет работоспособность при повышенной влажности воздуха. Кратковременный нагрев до 150–180 градусов Цельсия допускается в пределах установленных технических условий.

Применение

Соединитель 2РМДТ30КУН8Г7В1В применяется для электрических соединений в электро-, радио- и контрольно-измерительной аппаратуре общего назначения. Он подходит для внутреннего монтажа и коммутации цепей постоянного и переменного тока с частотой до 3 МГц.

Благодаря малогабаритному исполнению, угловому патрубку для неэкранированного кабеля и возможности пайки или обжимки, соединитель удобен при монтаже в ограниченном пространстве. Гарантия соответствия техническим условиям обеспечивается при правильной эксплуатации изделия.

Краткая сводка

1. Тип — цилиндрический низкочастотный соединитель, кабельная розетка с угловым патрубком.
2. Число контактов — 8, диаметр контактов — 7 мм.
3. Ток на контакт — до 7 А, напряжение — до 700 В.
4. Температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
5. Исполнение — тропикоустойчивое, негерметичное, всеклиматическое.
