Назначение соединителя

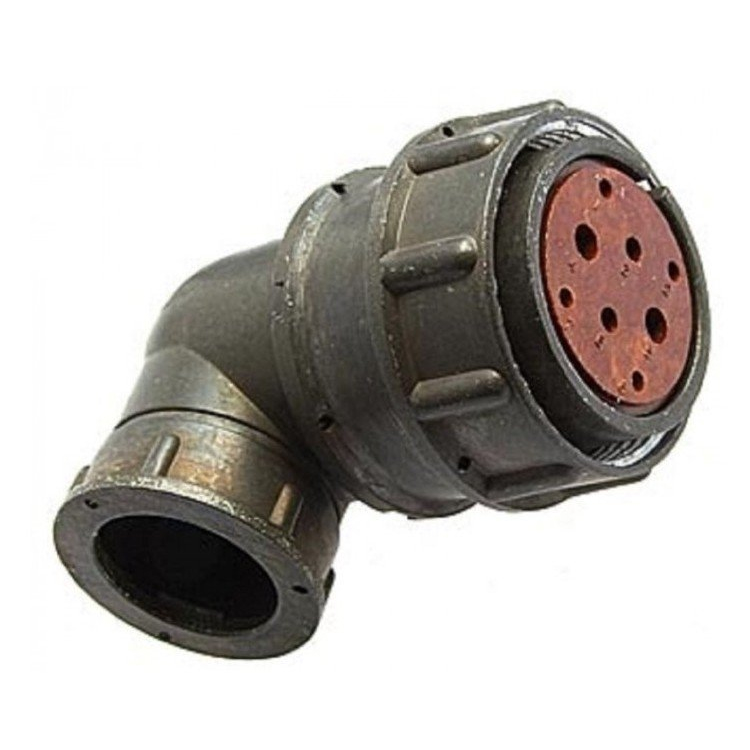

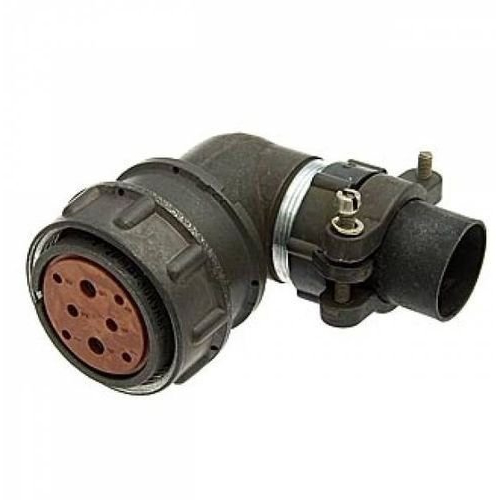

2РМДТ30КУН8Г7В1В «5» — цилиндрический низкочастотный малогабаритный электрический соединитель (розетка) серии 2РМДТ. Изделие предназначено для применения в электрических цепях постоянного и переменного тока частотой до 3 МГц. Соединитель обеспечивает электрическое соединение и механическое сочленение кабельных линий в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования.

Товар поставляется с приёмкой «5» и имеет год выпуска 2023. Артикул позиции — 20210.

Расшифровка обозначения

Маркировка 2РМДТ30КУН8Г7В1В построена по принятой для серии 2РМДТ системе условных обозначений и содержит сведения о конструкции, числе контактов и климатическом исполнении.

• 2РМДТ — тип соединителя: ручного соединения, цилиндрический, негерметичный, всеклиматический.
• 30 — условный размер корпуса из гаммы серии 2РМДТ.
• КУН — кабельная розетка с угловым патрубком и гайкой, предназначенная для неэкранированного кабеля.
• 8Г7 — количество контактов и сочетание диаметров: 8 контактов с диаметрами 1,5 мм, 2 мм и 3 мм.
• В1В — серебряное покрытие контактов, теплостойкость до 100 °C, всеклиматическое исполнение.
• «5» — приёмка изделия.

Подтверждённые технические особенности

Соединитель рассчитан на работу при напряжении до 560–700 В. Для восьмиконтактного варианта рабочее напряжение составляет до 560 В; в ряде исполнений серии 2РМДТ30 допустимо применение до 700 В. Рабочая частота цепей — до 3 МГц.

Максимальная токовая нагрузка на один контакт зависит от диаметра контакта: около 13 А для контакта диаметром 1,5 мм, 18 А для контакта диаметром 2 мм и 36 А для контакта диаметром 3 мм. При полной заполненности контактами суммарный ток достигает десятков ампер.

Электрическая ёмкость между контактами обычно не превышает 6 пФ, что делает соединитель пригодным для использования в низкочастотных и умеренно-частотных цепях. Сопротивление изоляции при нормальных климатических условиях составляет не менее 5000 МОм.

Изделие выдерживает многократные сочленения и расчленения — до порядка 500 циклов.

Условия эксплуатации

Соединитель относится ко всеклиматическому исполнению и предназначен для работы в условиях вибрации, ударов и широкого диапазона температур — примерно от минус 60 °C до плюс 100 °C. Конструкция негерметична, при этом рассчитана на эксплуатацию в различных климатических зонах. Покрытие контактов — серебряное, что способствует стабильности переходного сопротивления при длительной работе.

Область применения

2РМДТ30КУН8Г7В1В применяется в электрических цепях постоянного и переменного тока радиоэлектронной аппаратуры, измерительных приборов, систем управления и промышленного оборудования. Исполнение КУН ориентировано на подключение неэкранированного кабеля с угловым патрубком и гайкой, что удобно при монтаже в стеснённых условиях и при необходимости задать направление выхода кабеля.

Благодаря малогабаритному цилиндрическому корпусу, всеклиматическому исполнению и стойкости к механическим воздействиям соединитель подходит для аппаратуры, работающей на подвижных объектах и в условиях повышенных вибрационных нагрузок. Розетка типа 2РМДТ30КУН8Г7В1В «5» выпуска 2023 года поставляется в соответствии с указанной приёмкой.
