2РМДТ30КУН8Г7В1В: кабельная розетка для надежных электрических соединений

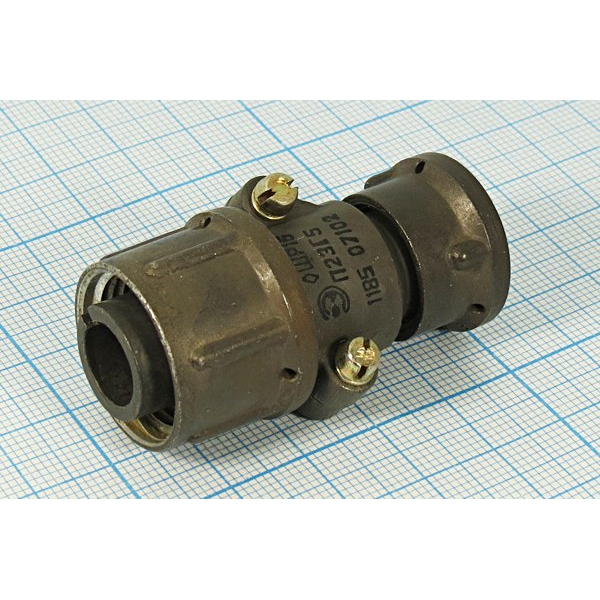

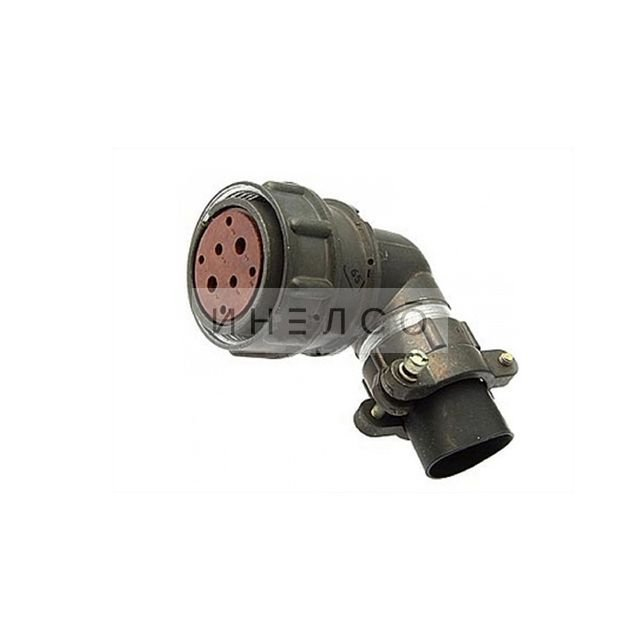

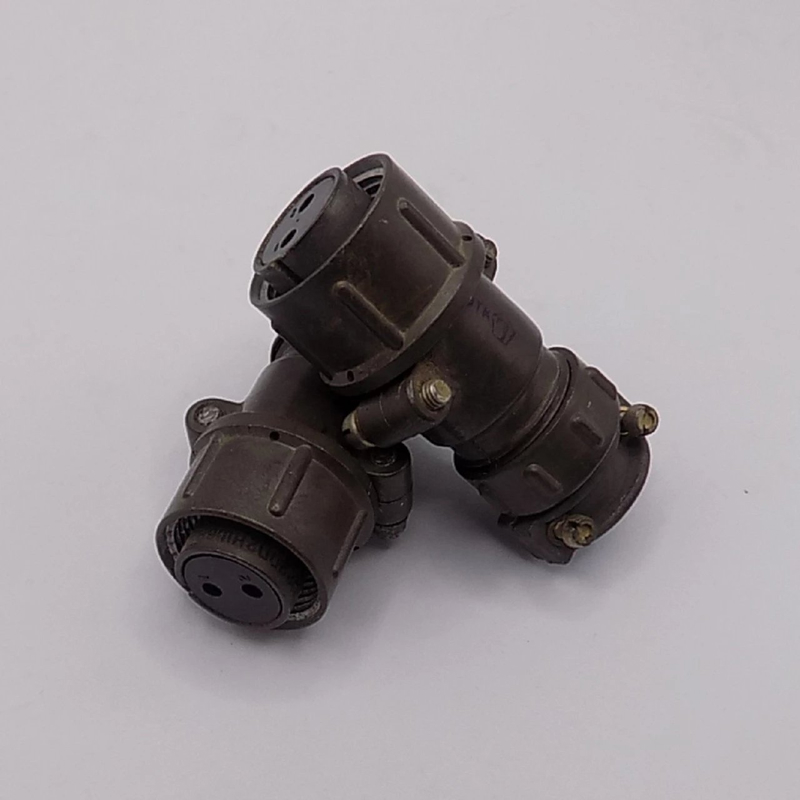

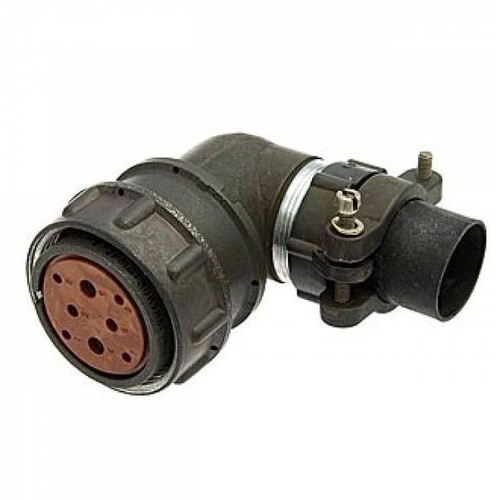

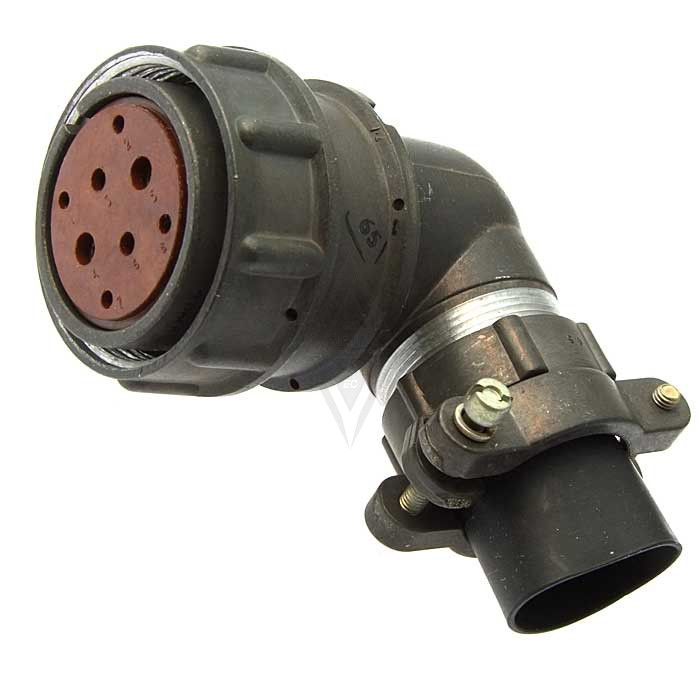

2РМДТ30КУН8Г7В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, выполненный в виде кабельной розетки с угловым патрубком. Изделие применяется для создания разъемных соединений в цепях постоянного и переменного тока, где важны стабильность контакта, механическая прочность и работоспособность в широком диапазоне внешних условий.

Назначение разъема 2РМДТ30КУН8Г7В1В

Соединитель предназначен для коммутации протяженных электрических цепей переменного и постоянного тока, включая цепи с частотой до 3 МГц. Конструкция рассчитана на использование в оборудовании, где необходимо периодически отсоединять и подключать кабель без нарушения надежности электрического контакта.

Разъемы семейства 2РМДТ используют резьбовое сочленение и одношпоночную поляризацию корпуса. Такое решение помогает правильно ориентировать ответные части при подключении и снижает риск ошибочного соединения контактов.

Расшифровка маркировки

Маркировка 2РМДТ30КУН8Г7В1В содержит основные сведения о конструкции и исполнении изделия:

Технические особенности

Разъем 2РМДТ30КУН8Г7В1В имеет восемь контактов и относится к негерметичным соединителям. Контактная группа сочетает контакты диаметром 1,5, 2 и 3 мм, что позволяет использовать один разъем для линий с различной токовой нагрузкой.

Для восьмиконтактных исполнений серии указываются следующие ориентировочные параметры:

• рабочее напряжение — до 560 В;

• допустимая нагрузка на контакт — до 13 А для контактов диаметром 1,5 мм, до 18 А для 2 мм и до 36 А для 3 мм;

• суммарная токовая нагрузка — до 120 А;

• сопротивление изоляции в нормальных условиях — не менее 5000 МОм;

• ресурс сочленений и расчленений — до 500 циклов;

• рабочий температурный диапазон — от −60 до +100 °C.

Серебряное покрытие контактов способствует снижению переходного сопротивления и поддержанию качественного электрического контакта. Для контактов разных диаметров нормируемое сопротивление может составлять до 0,0025 Ом, 0,0016 Ом и 0,0008 Ом соответственно.

Где применяется 2РМДТ30КУН8Г7В1В

Кабельная розетка 2РМДТ30КУН8Г7В1В используется в составе промышленного, приборного, энергетического, транспортного и специального электротехнического оборудования. Угловой патрубок особенно удобен в ограниченном монтажном пространстве: кабель выводится под углом, что помогает аккуратно организовать трассу и уменьшить изгибную нагрузку на проводники.

Типовые задачи применения:

• подключение кабельных жгутов к приборам и шкафам управления;

• коммутация цепей питания, сигнализации и управления;

• монтаж электрооборудования в условиях вибраций и перепадов температур;

• создание обслуживаемых разъемных соединений в стационарных и подвижных установках;

• использование в оборудовании, рассчитанном на всеклиматическую эксплуатацию.

Что учитывать при монтаже

При подборе ответной части необходимо сверять не только серию 2РМДТ и размер корпуса, но и исполнение по количеству контактов, их сочетанию, положению ключа, виду покрытия и типу патрубка. Особое значение имеет соответствие сечения кабеля допустимой нагрузке каждого контакта.

Поскольку 2РМДТ30КУН8Г7В1В является негерметичным соединителем, его следует применять с учетом требований к защите оборудования от влаги, пыли и агрессивных сред. Правильная заделка кабеля, фиксация патрубка и контроль резьбового соединения помогают обеспечить долговечную работу контактной пары.

2РМДТ30КУН8Г7В1В — функциональная кабельная розетка с угловым выводом, восьмиконтактной компоновкой и всеклиматическим исполнением. Она подходит для задач, где требуется надежно объединить силовые и сигнальные цепи в одном цилиндрическом разъеме.
