Назначение соединителя

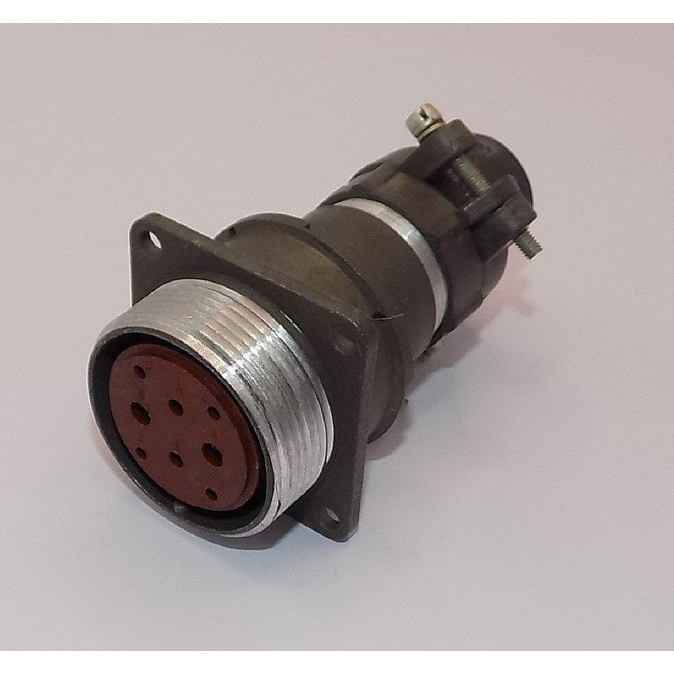

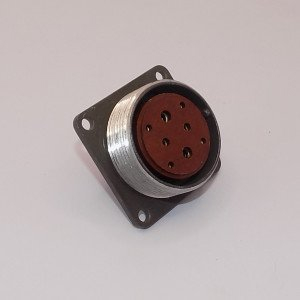

2РМДТ30КУН8Г7В1ЛВ «ОС» — это розетка кабельная цилиндрического низкочастотного соединителя серии 2РМДТ с угловым патрубком, гайкой для неэкранированного кабеля и серебряным покрытием контактов. Изделие произведено заводом «Элекон».

Соединители серии 2РМДТ, включая модель 2РМДТ30КУН8Г7В1ЛВ, предназначены для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Конструктивные и электрические характеристики

Розетка выполнена в цилиндрическом корпусе с угловым патрубком, что позволяет организовать ввод неэкранированного кабеля под углом к оси соединителя. Крепление кабеля обеспечивается гайкой. Контакты имеют серебряное покрытие, что способствует стабильности переходного сопротивления при эксплуатации.

• Количество контактов: 8 (комбинация диаметров 1,5 мм, 2 мм и 3 мм).
• Максимальная суммарная нагрузка: 120 А.
• Рабочее напряжение: до 560 В.
• Частотный диапазон: до 3 МГц.
• Климатическое исполнение: всеклиматическое, тропикоустойчивое (от -60 °C до +100 °C).
• Ускорение: линейное до 2000 м/с², механический удар до 5000 м/с².
• Срок сохраняемости: 15 лет.
• Наработка: не менее 1000 часов.
• Количество сочленений-расчленений: до 500.

Применение и условия эксплуатации

Модель 2РМДТ30КУН8Г7В1ЛВ «ОС» применяется в составе узлов и блоков радиоэлектронной аппаратуры специального и общего назначения, где требуется коммутация цепей постоянного и переменного тока в указанном частотном диапазоне. Угловой патрубок и гайка для неэкранированного кабеля упрощают монтаж в условиях ограниченного пространства и обеспечивают надёжное механическое закрепление кабеля.

Всеклиматическое тропикоустойчивое исполнение позволяет использовать розетку в аппаратуре, работающей в широком диапазоне температур от -60 °C до +100 °C, а также при воздействии линейных ускорений до 2000 м/с² и механических ударов до 5000 м/с².

Серебряное покрытие контактов и сочетание контактов различных диаметров (1,5 мм, 2 мм и 3 мм) дают возможность коммутировать как сигнальные, так и силовые цепи с суммарной нагрузкой до 120 А при напряжении до 560 В.

Приёмка и ресурс

Изделие поставляется с приёмкой «ОС», что подтверждает его соответствие установленным требованиям для применения в ответственной аппаратуре. Год выпуска — 2026.

Заявленный срок сохраняемости составляет 15 лет, наработка — не менее 1000 часов, а количество сочленений-расчленений — до 500 циклов, что определяет длительный срок службы соединителя при соблюдении условий эксплуатации.
