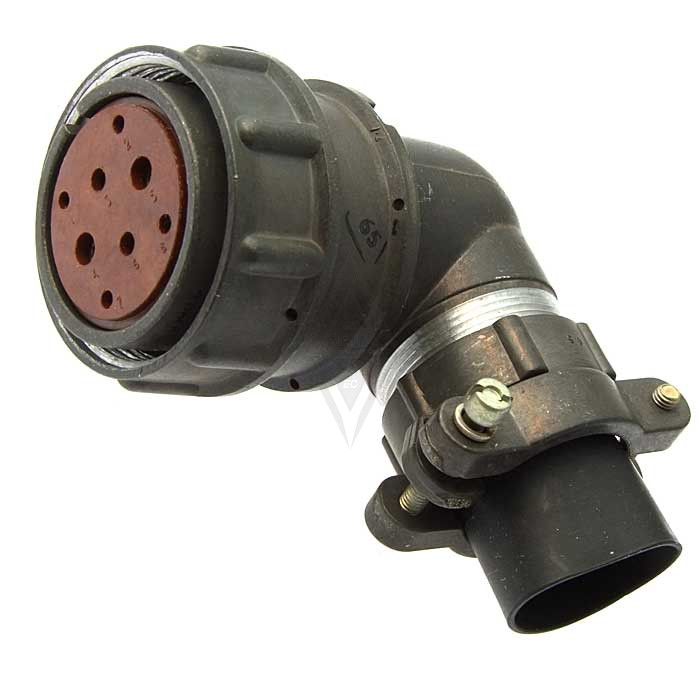

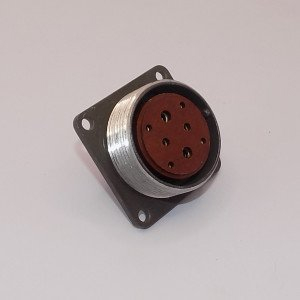

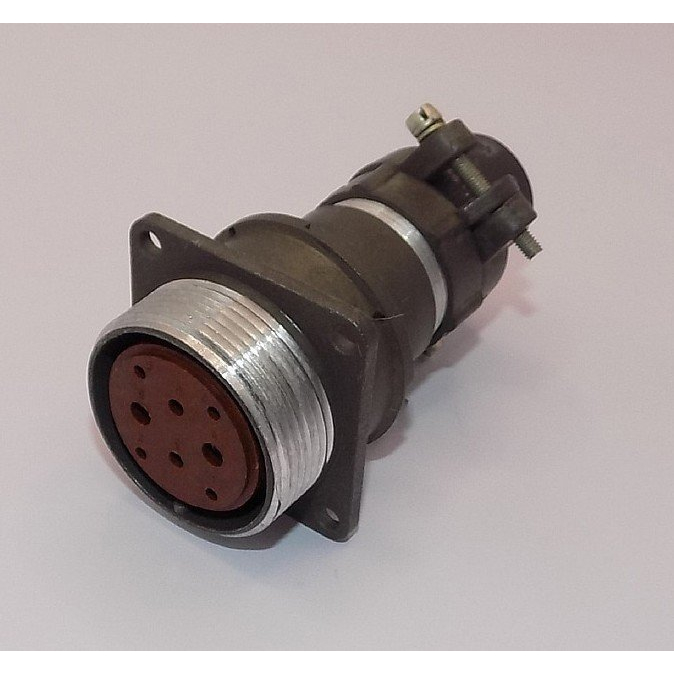

2РМДТ30КУН8Г7В1ЛВ 2017г Элекон

Цена:

5850 ₽

Производитель: Элекон

Технические характеристики

2РМДТ30КУН8Г7В1ЛВ от Элекон — это цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения, предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Разъём имеет условный размер корпуса 30, кабельный вид корпуса (К), угловой патрубок (У) для неэкранированного кабеля (Н), розетку (Г) с 8 контактами диаметром 1,5 мм и 7 контактами диаметром 1 мм. Максимальная токовая нагрузка на контакт достигает 7 А, суммарно до 140 А на весь разъём, рабочее напряжение — до 560 В, испытательное — до 1850 В. Диапазон рабочих температур: от –60°C до +100°C, с возможной сменой до +150–180°C; влажность воздуха при +25°C — до 98%.

Такие соединители серии 2РМДТ используются в цепях постоянного и переменного тока частотой до 3 МГц, с металлическим корпусом и карболитовым основанием для надёжной эксплуатации в различных условиях.

Описание

Назначение соединителя 2РМДТ30КУН8Г7В1ЛВ

Соединитель 2РМДТ30КУН8Г7В1ЛВ производства Элекон представляет собой цилиндрический низкочастотный негерметичный разъём тропикоустойчивого исполнения. Он предназначен для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие применяется в цепях постоянного и переменного тока с частотой до 3 МГц.

Конструкция объединяет металлический корпус и карболитовое основание, что обеспечивает механическую прочность и электрическую изоляцию контактной группы при эксплуатации в различных условиях. Негерметичное исполнение означает, что разъём не предназначен для работы при прямом воздействии влаги под давлением, однако тропикоустойчивое исполнение позволяет использовать его в условиях повышенной влажности воздуха.

Расшифровка обозначения и состав контактов

Маркировка 2РМДТ30КУН8Г7В1ЛВ содержит полную информацию о конструктивных особенностях изделия:

2РМДТ — тип цилиндрического низкочастотного соединителя тропикоустойчивого исполнения;
30 — условный размер корпуса;
К — кабельный вид корпуса;
У — угловой патрубок;
Н — исполнение для неэкранированного кабеля;
Г — тип розетки;
8 — количество контактов диаметром 1,5 мм;
7 — количество контактов диаметром 1 мм;
В1ЛВ — прочие конструктивные и климатические признаки исполнения.

Таким образом, розетка содержит 8 контактов диаметром 1,5 миллиметра и 7 контактов диаметром 1 миллиметр. Угловой патрубок позволяет подводить неэкранированный кабель под углом к оси разъёма, что удобно при ограниченном монтажном пространстве.

Электрические и климатические параметры

Максимальная токовая нагрузка на один контакт достигает 7 А, а суммарная нагрузка на весь разъём — до 140 А. Рабочее напряжение составляет до 560 В, испытательное напряжение — до 1850 В.

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, с возможной кратковременной сменой до плюс 150–180 градусов Цельсия. Влажность воздуха при температуре плюс 25 градусов Цельсия допускается до 98 процентов. Такие характеристики делают соединитель пригодным для эксплуатации в жёстких климатических условиях, включая тропический климат.

Применение и особенности эксплуатации

Разъём 2РМДТ30КУН8Г7В1ЛВ применяется в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Его используют для коммутации цепей питания и сигнальных цепей с частотой до 3 МГц. Металлический корпус обеспечивает устойчивость к механическим воздействиям, а карболитовое основание — надёжную изоляцию контактов.

При монтаже следует учитывать, что изделие является негерметичным и не предназначено для работы в условиях прямого попадания воды или повышенного давления. Угловой патрубок под неэкранированный кабель упрощает прокладку проводки в стеснённых условиях. Для сохранения заявленных характеристик необходимо соблюдать предельные значения тока, напряжения и температурного режима, указанные производителем Элекон.

Год выпуска указанного исполнения — 2017. Артикул товара — 50107. Категория — 2РМД.
