Назначение соединителя 2РМДТ30КУН24Ш5В1В

Соединитель 2РМДТ30КУН24Ш5В1В производства компании Элекон — это цилиндрический низкочастотный малогабаритный разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Изделие относится к категории 2РМД и выпускается под артикулом 80268.

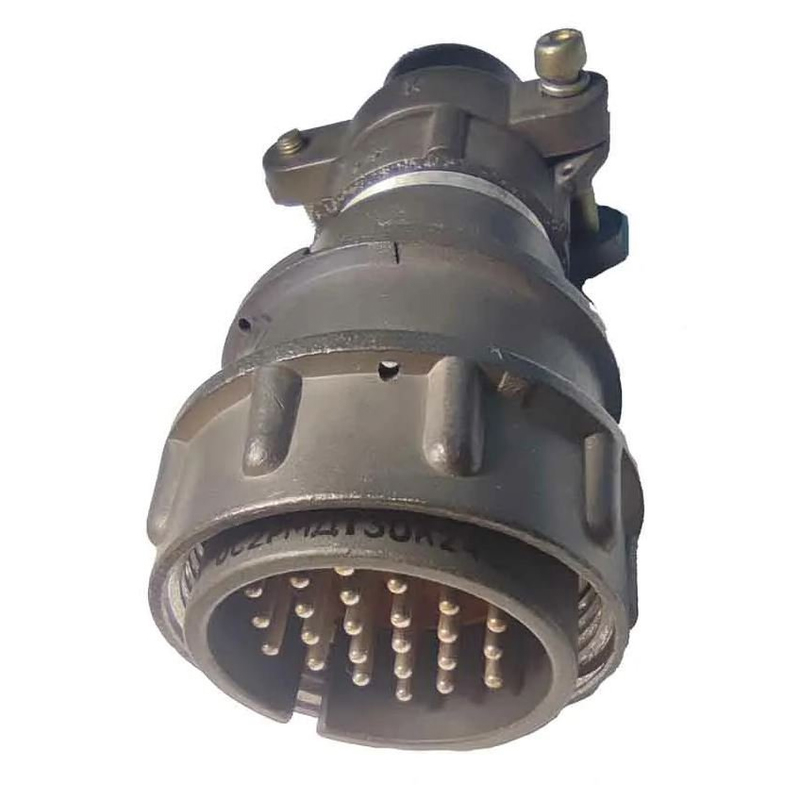

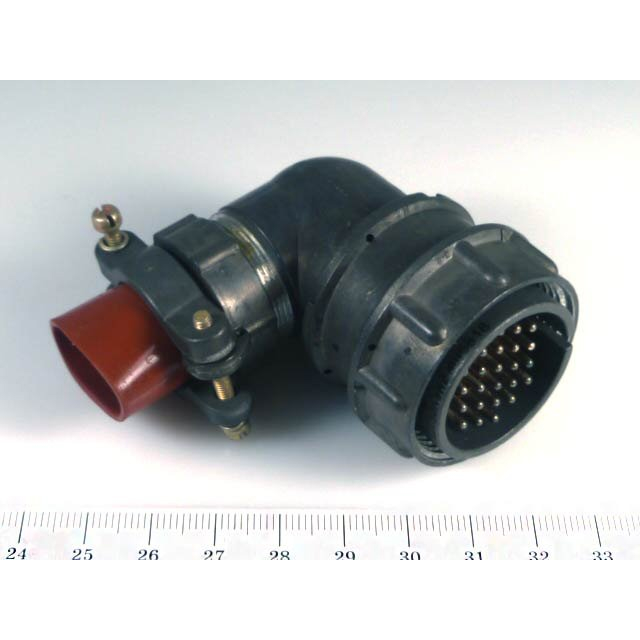

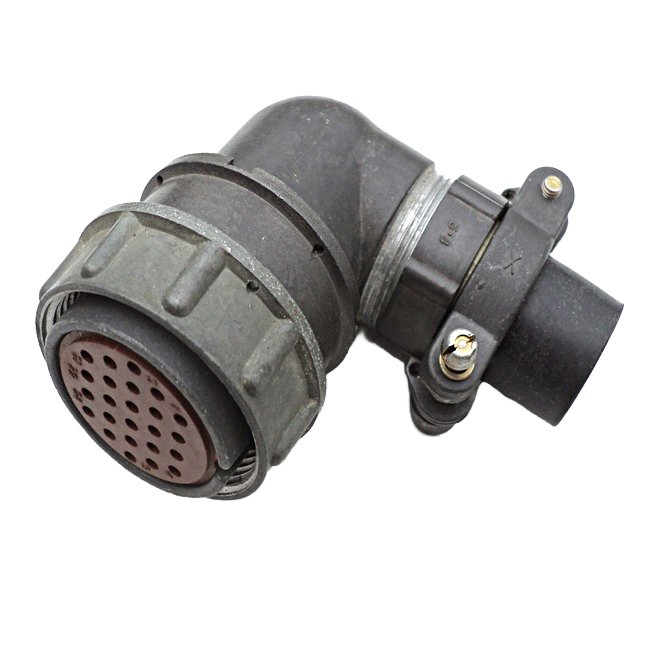

Данный соединитель представляет собой кабельную розетку с угловым патрубком, рассчитанную на подключение неэкранированного кабеля. Такое исполнение позволяет выполнять монтаж в стеснённых условиях, когда прямой вывод кабеля невозможен или неудобен, а также снижает механическую нагрузку на кабель в месте присоединения.

Подтверждённые технические особенности

Конструкция разъёма включает 24 контакта в сочетании 5 при размере корпуса 30. Контактная группа имеет серебряное покрытие, что обеспечивает стабильное переходное сопротивление и надёжную коммутацию в течение срока службы. Корпус соединителя металлический, а основание выполнено из карболита — такое сочетание защищает контакты от механических воздействий и сохраняет изоляционные свойства изделия.

Ключевые эксплуатационные параметры изделия:

• тип — кабельная розетка с угловым патрубком для неэкранированного кабеля;
• количество контактов — 24, сочетание 5;
• размер корпуса — 30;
• покрытие контактов — серебро;
• рабочее напряжение — до 700 В;
• рабочая частота — до 3 МГц;
• теплостойкость — до 100 градусов Цельсия;
• климатическое исполнение — всеклиматическое.

Изделие соответствует техническим условиям ГЕ0.364.126 ТУ и бР0.364.045 ТУ. Функциональным аналогом без буквенного индекса в конце обозначения является соединитель 2РМД30КУН24Ш5В1.

Конструкция и расшифровка обозначения

Обозначение 2РМДТ30КУН24Ш5В1В построено по принятой для серии 2РМД системе и отражает тип, размер корпуса, вид контактной группы и особенности исполнения. Угловой патрубок и зажим кабеля входят в конструкцию и обеспечивают фиксацию подключённого провода. Металлический корпус соединителя выполняет одновременно защитную и экранирующую функцию по отношению к внутренним элементам, а карболитовое основание изолирует и удерживает контакты в заданном положении.

Малогабаритное исполнение и устойчивость к вибрационным нагрузкам делают разъём пригодным для приборов с плотным объёмным монтажом, где требуется экономия места внутри корпуса устройства.

Применение

Разъёмы серии 2РМДТ применяются во внутренних цепях устройств с объёмным монтажом, где важны компактность, виброустойчивость и надёжность соединения. Всеклиматическое исполнение и теплостойкость до 100 градусов Цельсия позволяют использовать соединитель в аппаратуре, работающей в различных климатических условиях.

Типовые области применения:

1. коммутация цепей питания и сигнальных линий внутри блоков и стоек;
2. подключение кабельных сборок к приборам и пультам управления;
3. монтаж в устройствах с ограниченным внутренним объёмом;
4. соединение узлов, подверженных вибрации при эксплуатации.

При монтаже следует учитывать допустимое напряжение до 700 В и верхнюю границу рабочей частоты 3 МГц, а также использовать неэкранированный кабель, соответствующий конструкции углового патрубка и зажима.

Краткое резюме

Соединитель 2РМДТ30КУН24Ш5В1В от производителя Элекон — это надёжный цилиндрический низкочастотный разъём с 24 серебрёными контактами, металлическим корпусом и карболитовым основанием. Он соответствует требованиям ГЕ0.364.126 ТУ и бР0.364.045 ТУ, имеет всеклиматическое исполнение и предназначен для внутреннего монтажа в компактной аппаратуре, работающей при напряжении до 700 В и частоте до 3 МГц.
