Назначение соединителя

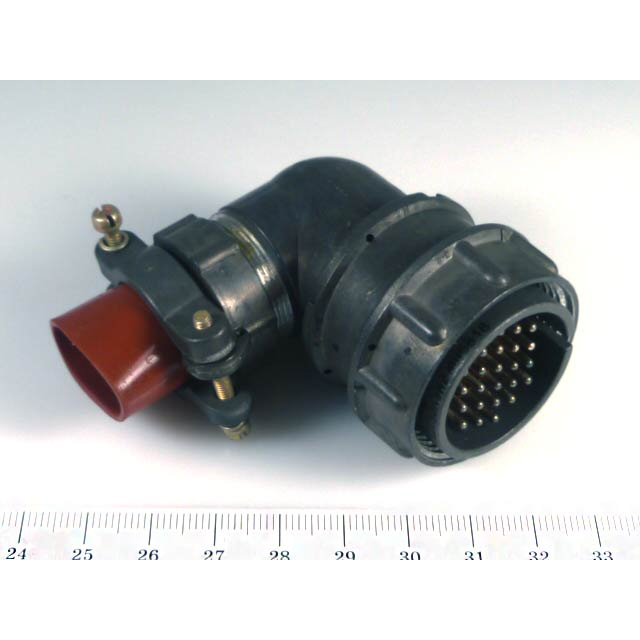

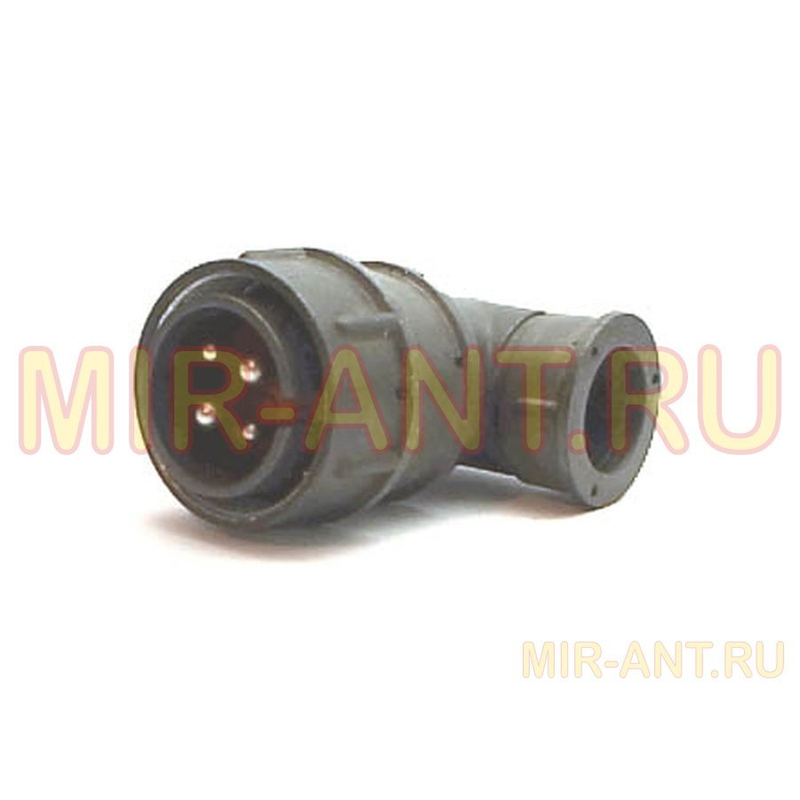

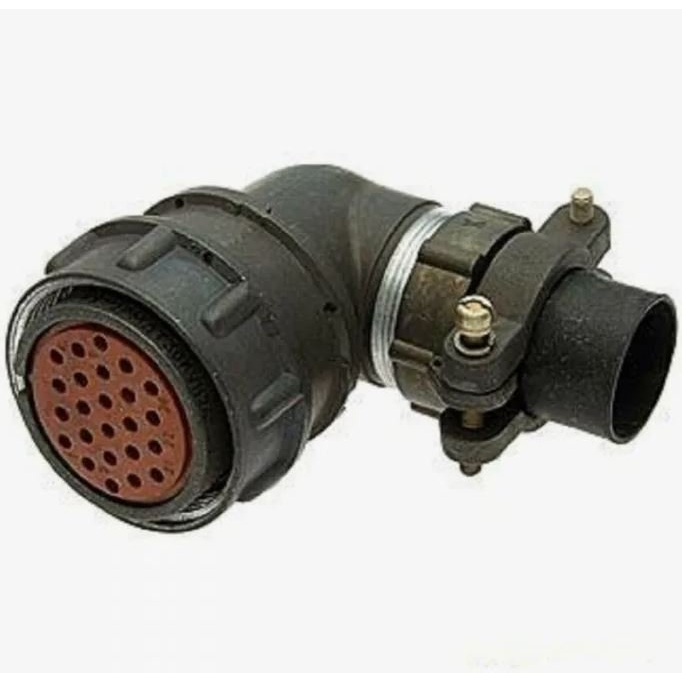

Соединитель 2РМДТ30КУН24Ш5В1В производства Элекон (ЭЛЕКОН) представляет собой цилиндрический низкочастотный разъём, предназначенный для соединения электрических цепей в радио- и электронной аппаратуре общего и специального назначения. Изделие относится к категории 2РМД и применяется там, где требуется надёжное многоконтактное соединение кабеля с ответной частью при умеренных частотах и широком диапазоне климатических воздействий.

Разъём рассчитан на работу в цепях постоянного и переменного тока с частотой до порядка 3 МГц и напряжением до нескольких сотен вольт. Для 24-контактного исполнения характерны значения рабочего напряжения до примерно 560–700 В в зависимости от условий эксплуатации.

Расшифровка обозначения модели

Маркировка изделия построена по стандартной схеме серии 2РМДТ и содержит полную информацию о конструкции и исполнении:

• 2РМДТ — тип соединителя: цилиндрический низкочастотный, негерметичный, тропико- и всеклиматический.
• 30 — условный размер корпуса; диаметр посадочного места около 30 мм.
• К — кабельный корпус, то есть разъём монтируется на кабель.
• У — угловой патрубок; вывод кабеля выполняется под углом.
• Н — концевая гайка патрубка предназначена для неэкранированного кабеля.
• 24 — количество контактов, равное 24 штукам.
• Ш5 — код сочетания контактов: диаметр контактов 1,5 мм, комбинация типоразмеров контактов.
• В1 — исполнение по теплостойкости 100 °C и всеклиматическое исполнение.
• В — вилка, то есть часть разъёма, которая вставляется в розетку.

Электрические параметры

На один контакт обычно допускается ток порядка 7 А. Суммарная токовая нагрузка на весь разъём может достигать примерно 140 А при корректном распределении нагрузки по контактам. Такие показатели делают соединитель пригодным для коммутации силовых и сигнальных цепей одновременно.

Электрический контакт обеспечивается металлическим корпусом с изолирующими вставками под контакты, выполненными из карболита или аналогичного материала. Конструкция обеспечивает надёжное соединение и умеренную механическую прочность при подключении кабелей.

Условия эксплуатации

Рабочий диапазон температур составляет от примерно минус 60 °C до плюс 100 °C с кратковременными перегревами до более высоких значений в зависимости от стандартов исполнения. Всеклиматическое исполнение допускает повышенную влажность — до 98 % при плюс 25 °C в нормальных условиях.

Благодаря этому разъём может использоваться как в стационарных, так и в мобильных и полевых комплексах, включая тропические и холодные климатические зоны.

Применение

Разъёмы серии 2РМДТ широко применяются в промышленной и военной электронике, пультовом и радиооборудовании, блоках питания и измерительной аппаратуре, где требуется надёжное низкочастотное многоконтактное соединение с кабелем.

Модель 2РМДТ30КУН24Ш5В1В (Элекон) является функциональным аналогом типовых разъёмов 2РМД и может использоваться для замены или взаимозаменяемого монтажа при соблюдении геометрии и типоразмера. Артикул изделия — 50105.
