Назначение соединителя

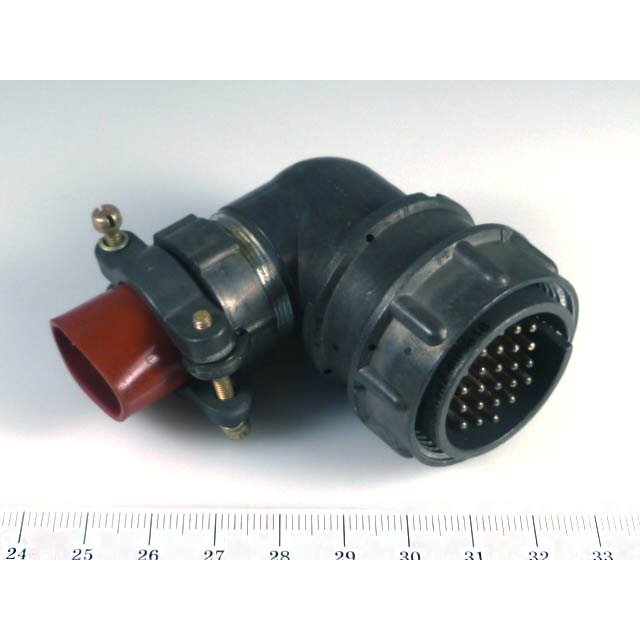

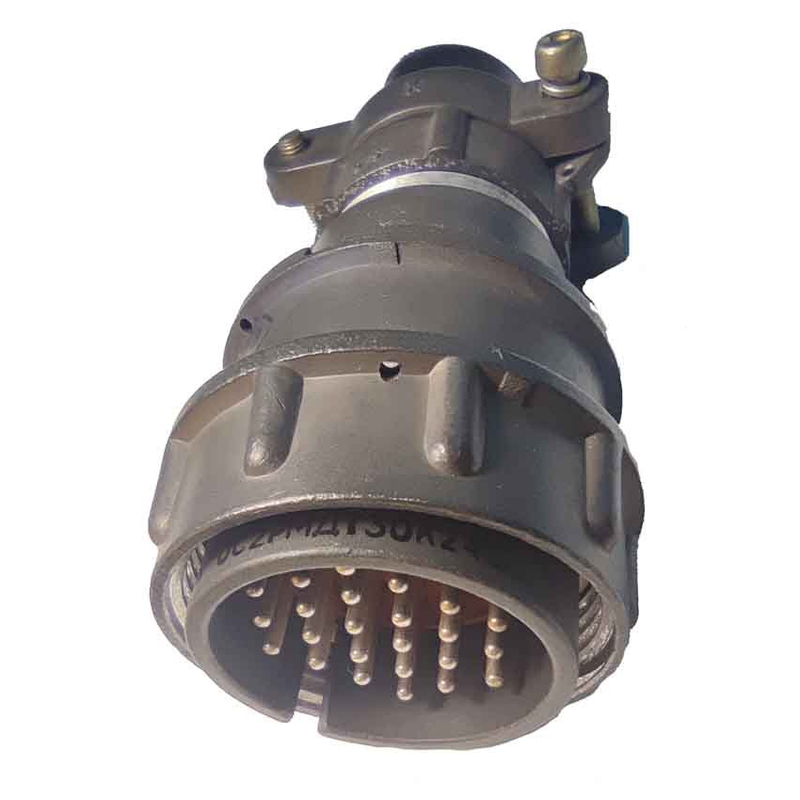

2РМДТ30КУН24Ш5В1В «5» — цилиндрический низкочастотный негерметичный соединитель серии 2РМДТ. Изделие предназначено для электрического соединения цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Соединитель применяется там, где требуется механически прочный разъёмный контакт, устойчивый к воздействию внешней среды, вибраций и перепадов температур.

Модель выполнена в кабельном исполнении корпуса (обозначение КУН), что означает монтаж на кабель с обеих сторон соединения. Посадочный диаметр корпуса составляет 30 мм. Исполнение В1В — всеклиматическое, рассчитанное на эксплуатацию в условиях повышенной влажности, тропического климата и других неблагоприятных факторов.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели в технической документации и каталогах поставщиков:

• Тип: цилиндрический низкочастотный негерметичный соединитель серии 2РМДТ.
• Исполнение корпуса: кабельное (КУН).
• Количество контактов: 24.
• Диаметр контактов: 1 мм.
• Посадочный диаметр: 30 мм.
• Климатическое исполнение: В1В, всеклиматическое.
• Рабочий диапазон частот: постоянный и переменный ток до 3 МГц.
• Максимальное рабочее напряжение: до 560 В.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Ресурс сочленений-расчленений: 500 циклов.
• Материал корпуса: алюминиевый сплав.
• Покрытие контактов: серебряное.
• Приёмка: «5».
• Год выпуска: 2026.

Конструктивные особенности

Корпус соединителя изготовлен из алюминиевого сплава, что обеспечивает сочетание прочности и относительно небольшой массы. Контакты имеют серебряное покрытие, снижающее переходное сопротивление и обеспечивающее стабильность электрического соединения на протяжении всего срока службы.

Негерметичное исполнение означает, что изделие не предназначено для работы при избыточном давлении или в условиях прямого воздействия жидкостей под давлением. В то же время всеклиматическое исполнение В1В допускает эксплуатацию в широком диапазоне климатических зон, включая влажный тропический климат.

Применение

Соединитель 2РМДТ30КУН24Ш5В1В «5» используется для коммутации длинных электрических цепей в различных отраслях промышленности. Благодаря тропикоустойчивости и способности сохранять работоспособность в экстремальных условиях изделие востребовано как в оборонной промышленности, так и в гражданской электронике.

Типовые направления применения включают:

1. Сборка и обслуживание кабельных линий с большим числом проводников.
2. Соединение блоков и узлов, работающих в условиях вибрации и перепадов температуры.
3. Комплектация оборудования, эксплуатируемого в тропическом и морском климате.
4. Использование в составе изделий, где требуется приёмка по категории «5».

Производство и подтверждение качества

Соединитель выпускался заводом «Элекон» (Россия). Согласно каталогам и номенклатуре поставщиков, производство данной модели относится в том числе к периоду 2015–2026 годов. Для изделия указана приёмка «5», что подтверждает повышенные требования к контролю качества при изготовлении.

При подборе соединителя следует учитывать количество контактов, посадочный диаметр 30 мм и кабельное исполнение корпуса, чтобы обеспечить совместимость с ответной частью и монтажными элементами. Указанные электрические и климатические параметры позволяют применять модель в цепях с напряжением до 560 В и в условиях температур от минус 60 до плюс 100 градусов Цельсия.
