Назначение

2РМДТ30КУН24Г5В1В — кабельная розетка из серии цилиндрических соединителей 2РМДТ. Изделие предназначено для создания надёжного электрического соединения в промышленных и специальных электросистемах. Розетка относится к негерметичным соединителям всеклиматического исполнения и рассчитана на эксплуатацию в сложных условиях: при влажном тепле, инее, росе, соляном тумане, солнечном излучении и воздействии озона. Применяется в составе кабельных сборок совместно с вилками соответствующей серии.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного исполнения соединителя.

• Количество контактов: 24, контакты извлекаемые, диаметр контакта 1,5 мм.
• Максимальная токовая нагрузка: 7 А на одиночный контакт, суммарно до 140 А на весь соединитель.
• Рабочее напряжение: до 560 В переменного и постоянного тока.
• Условный размер корпуса: 30 мм — диаметр посадочного отверстия.
• Тип корпуса: кабельный (К) с угловым патрубком (У) под неэкранированный кабель (Н).
• Хвостовики контактов: под провода сечением до 1 мм².
• Вибрация: синусоидальная в диапазоне от 1 до 5000 Гц, ускорение до 490 м/с².
• Механический удар: пиковое ускорение 5000 м/с², длительность от 0,1 до 2 мс; линейное ускорение 2000 м/с².
• Сопротивление изоляции: выдерживает пониженное давление до 1,2 Па и повышенное до 506 кПа.
• Климатическое исполнение: всеклиматическое, теплостойкость до 100 °C.

Расшифровка обозначения и конструкция

Обозначение 2РМДТ30КУН24Г5В1В построено по принятой для серии схеме и указывает на ключевые признаки исполнения. Число 30 соответствует условному размеру корпуса, то есть диаметру посадочного отверстия 30 мм. Буква К обозначает кабельный тип корпуса, буква У — угловой патрубок, буква Н — исполнение под неэкранированный кабель. Число 24 указывает на количество контактов. Такое построение позволяет подобрать розетку под конкретный кабель и условия монтажа без изменения электрических параметров.

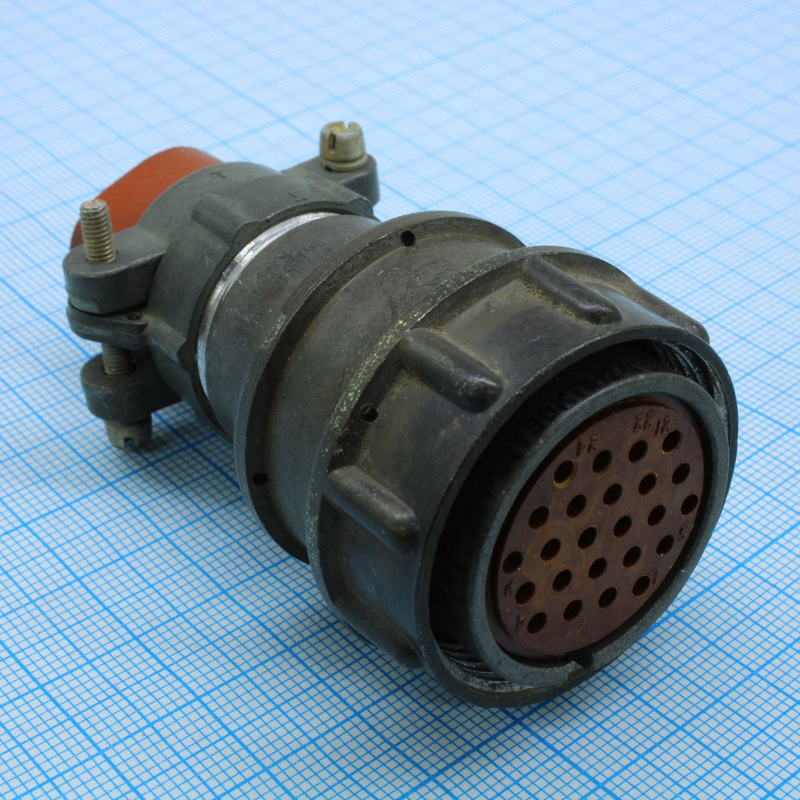

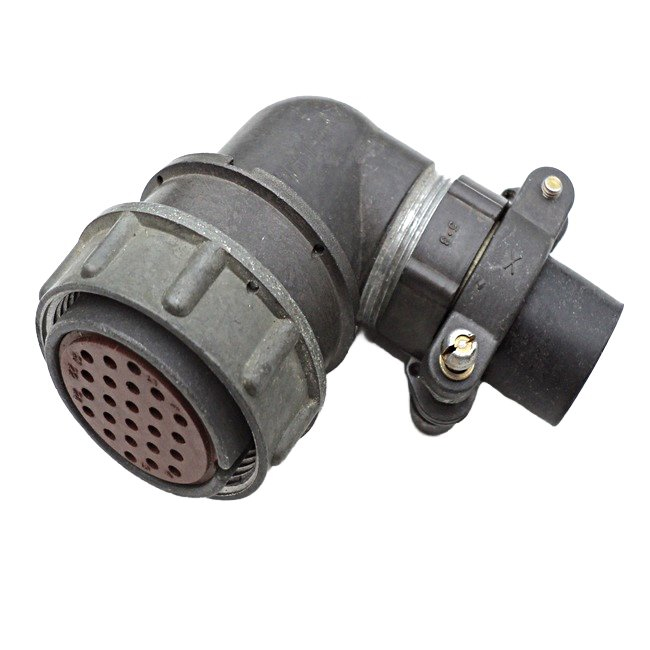

Конструктивно изделие представляет собой прочный цилиндрический корпус с угловым патрубком для ввода кабеля. Контакты выполнены извлекаемыми, что упрощает монтаж и обслуживание: при необходимости контакт можно извлечь из корпуса и установить заново. Хвостовики контактов рассчитаны на провода сечением до 1 мм². Угловой патрубок позволяет прокладывать кабель под углом к оси соединителя, что удобно в стеснённых условиях монтажа.

Применение

Розетка обеспечивает прочное соединение с вилками соответствующей серии и применяется в авиации, военной технике и промышленном оборудовании. Высокая стойкость к внешним воздействиям — вибрации, механическим ударам, перепадам давления, влажности и соляному туману — делает её пригодной для работы в полевых условиях и на объектах, где требуется устойчивость к климатическим нагрузкам. Всеклиматическое исполнение и теплостойкость до 100 °C расширяют диапазон применения.

При монтаже следует учитывать суммарный ток на соединитель, который не должен превышать 140 А, и подбирать провода сечением до 1 мм² под хвостовики контактов. Совместимость с вилками серии 2РМДТ и соответствие перечисленным характеристикам позволяют использовать розетку в составе ответственных электросистем.

Год выпуска и комплектация

Год: 87-93. Сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют.
