Назначение соединителя

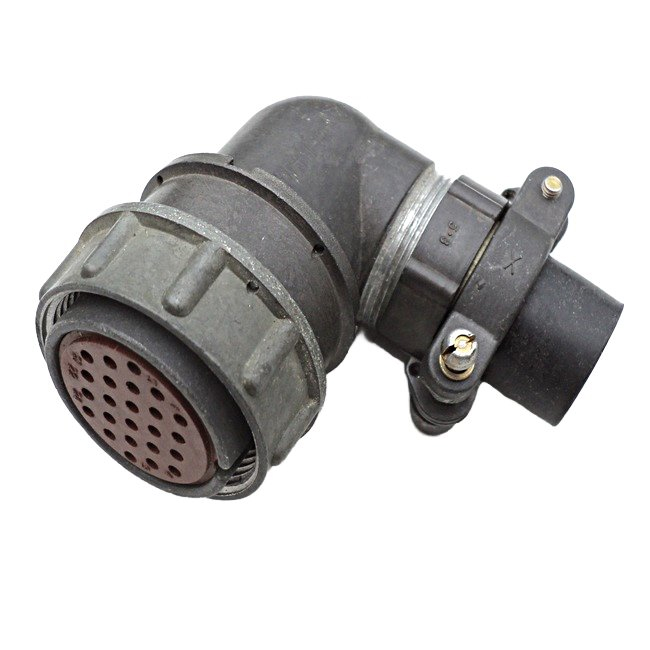

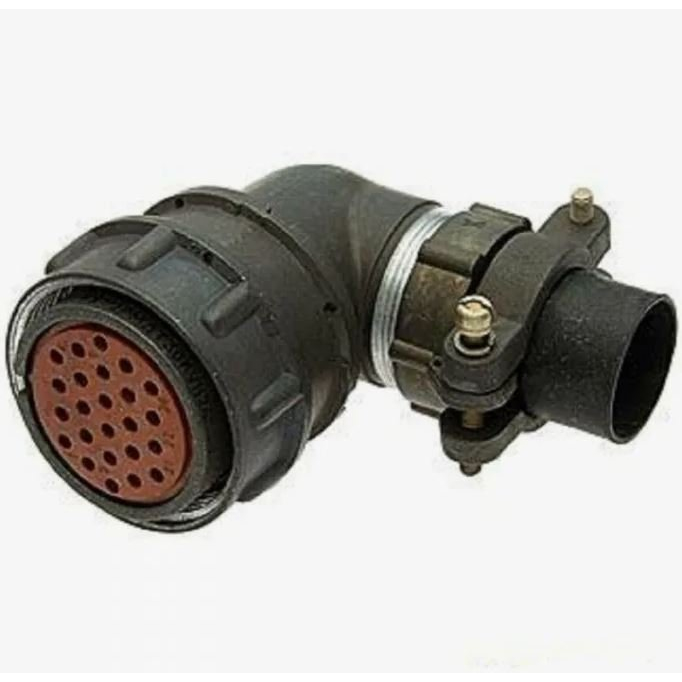

Соединитель 2РМДТ30КУН24Г5В1В «ОС» представляет собой цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для коммутации длинных электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие относится к серии 2РМДТ, особенностью которой является резьбовое соединение частей разъёма, обеспечивающее надёжную механическую фиксацию и устойчивость к вибрационным воздействиям.

Приёмка «ОС» подтверждает, что изделие изготовлено и проверено в соответствии с требованиями особой приёмки, применяемой для ответственных узлов радиоэлектронной аппаратуры. Год выпуска — 2026. Артикул позиции — 2573.

Технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Значения относятся к работе в составе сертифицированной аппаратуры и подтверждаются сопроводительной документацией изготовителя.

• Количество контактов — 24, диаметр каждого контакта 1,5 мм.
• Рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — до 7 А.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Допустимая смена температур — до плюс 180 градусов Цельсия.
• Устойчивость к вибрации — до 1000 Гц при ускорении 490 метров на секунду в квадрате (50 g).
• Сопротивление изоляции — не менее 1000 МОм.
• Ресурс по сочленениям-расчленениям — 500 циклов.
• Наработка — 5000 часов.

Совокупность этих параметров позволяет использовать разъём как в относительно спокойных условиях эксплуатации, так и на объектах, подверженных интенсивным механическим нагрузкам.

Конструктивные особенности

Корпус соединителя выполнен кабельным, что предполагает монтаж на кабель с последующим подключением к ответной части. Резьбовое соединение серии 2РМДТ исключает самопроизвольное расчленение под действием вибрации и ударов, а также обеспечивает стабильный электрический контакт по всем 24 цепям.

Изделие относится к негерметичным соединителям, поэтому его применение подразумевается в условиях, где не требуется полная герметизация корпуса, но присутствуют пониженное давление и перепады температур. Контакты диаметром 1,5 мм выбраны как компромисс между плотностью размещения цепей и допустимой токовой нагрузкой до 7 А на контакт.

Применение

Соединитель применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная область использования — соединение длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре, включая блоки, пульты, кабельные сборки и межблочные соединения.

Условия эксплуатации, в которых изделие сохраняет работоспособность:

1. Воздействие вибрации с ускорением до 50 g.
2. Механические удары в составе аппаратуры.
3. Пониженное атмосферное давление.
4. Работа при температурах от минус 60 до плюс 100 градусов Цельсия.

Комплектация, страна производства и гарантийные условия в предоставленных данных не указаны, поэтому не приводятся. Указание производителя в карточке товара отсутствует; информация о выпуске данной модели относится к заводу «Элекон», включая партии 2015–2026 годов, упоминаемые в контексте аналогичных разъёмов.

Приёмка и учётные данные

Приёмка «ОС» означает, что соединитель прошёл контроль по нормам особой приёмки и допущен к применению в аппаратуре ответственного назначения. Год выпуска 2026 вместе с приёмкой «ОС» позволяет идентифицировать изделие как продукцию актуального выпуска, пригодную для монтажа в новую аппаратуру и для замены вышедших из строя разъёмов серии 2РМДТ.

Категория товара — 2РМД, артикул — 2573. При подборе ответной части следует ориентироваться на резьбовое соединение серии 2РМДТ и 24 контакта диаметром 1,5 мм.
