Назначение соединителя

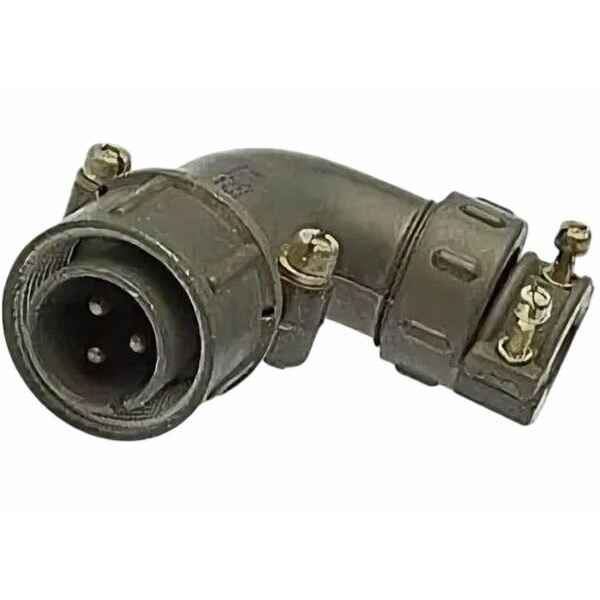

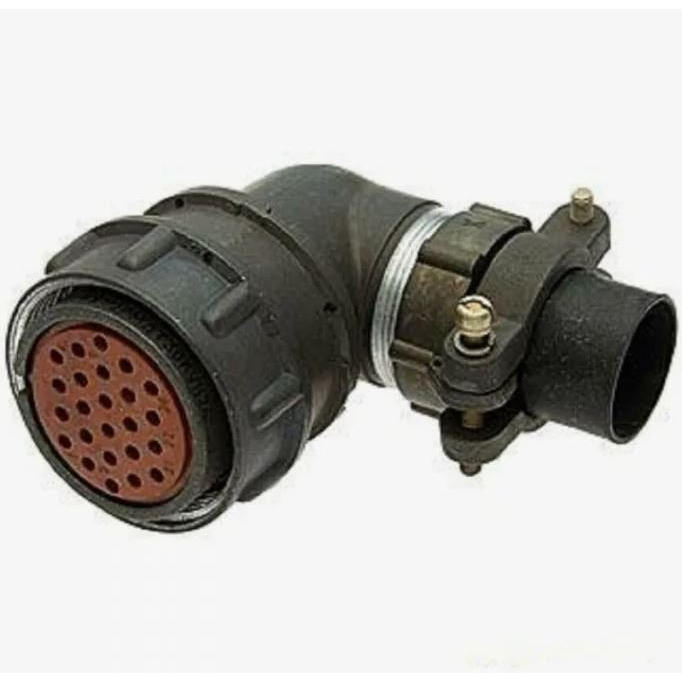

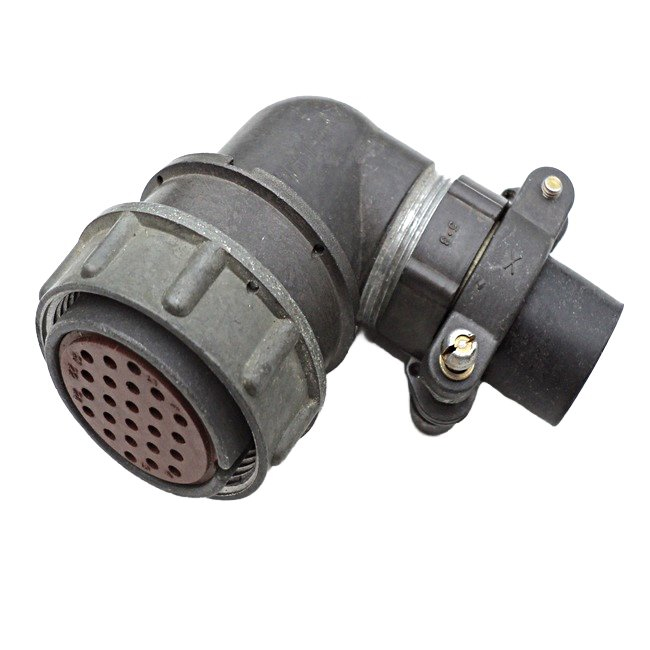

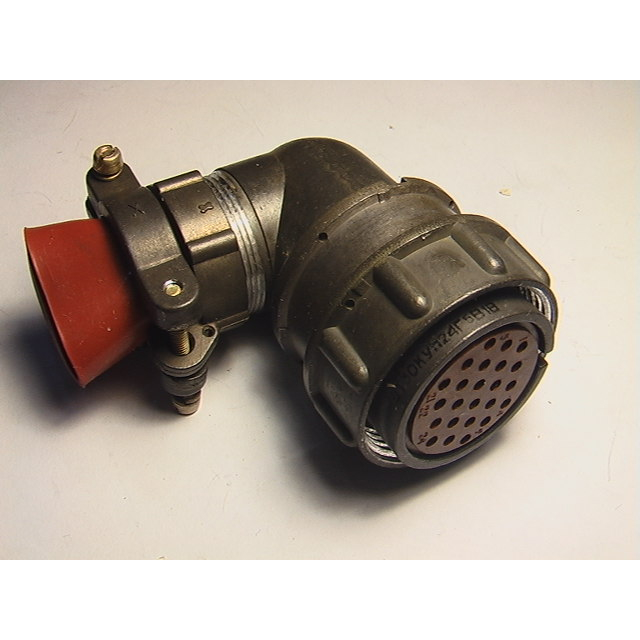

2РМДТ30КУН24Г5В1В «ОС» представляет собой кабельную розетку с угловым патрубком и гайкой для неэкранированного кабеля. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная область применения — радиоэлектронная и радиотехническая аппаратура, где соединитель используется для внутреннего объемного монтажа.

Приемка «ОС» означает, что изделие изготовлено и принято в соответствии с требованиями особой системы контроля качества, что подтверждает его пригодность для ответственных применений.

Расшифровка условного обозначения

Маркировка 2РМДТ30КУН24Г5В1В построена по стандартной схеме и содержит полную информацию о конструкции и исполнении соединителя:

• 2РМДТ — тип соединителя;
• 30 — условный размер корпуса;
• К — кабельный корпус;
• У — угловой патрубок;
• Н — гайка патрубка для неэкранированного кабеля;
• 24 — количество контактов;
• Г — розетка;
• 5 — контакты диаметром 1,5 мм;
• В — покрытие контактов серебром;
• 1 — теплостойкость до +100 °С;
• В — всеклиматическое исполнение.

Технические характеристики

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт — 7 А.
• Суммарная токовая нагрузка на соединитель — 140 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее напряжение постоянного тока или амплитудное значение напряжения переменного тока — 560 В.
• Испытательное напряжение при нормальных климатических условиях — 1850 В.
• Испытательное напряжение при давлении 399,96 Па — 350 В.
• Сопротивление контактов — не более 2,5 мОм.
• Емкость между контактами — не более 6 пФ.
• Электрическая прочность изоляции — 1850 В (амплитудное значение).

Механические параметры

• Усилие расчленения соединителей — не более 392,4 Н (40 кгс).
• Усилие расчленения гнезд с контрольным калибром — от 0,7 Н до 3,92 Н (от 0,07 кгс до 0,4 кгс).
• Минимальная наработка — 1000 ч.
• Число сочленений-расчленений — 500.
• Гамма-процентный срок сохраняемости при 99,5 процента — 15 лет.
• Хвостовики контактов допускают присоединение проводов сечением не более 1 мм².

Условия эксплуатации

Соединитель рассчитан на работу в жестких климатических и механических условиях и имеет всеклиматическое исполнение. Температура окружающего воздуха при эксплуатации — от минус 60 °С до плюс 100 °С, смена температур — от минус 60 °С до плюс 180 °С. Относительная влажность при плюс 25 °С достигает 98 процентов.

Атмосферное рабочее давление: пониженное — 133,32·10⁻¹² Па, повышенное — 506 кПа. Синусоидальная вибрация действует в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с². Акустический шум — в диапазоне от 50 Гц до 10 кГц при уровне звукового давления 170 дБ.

Механический удар многократного действия характеризуется пиковым ударным ускорением 1000 м/с² и длительностью от 0,1 мс до 3 мс. Механический удар одиночного действия — пиковым ударным ускорением 5000 м/с² и длительностью от 0,1 мс до 2 мс. Линейное ускорение — 2000 м/с².

Применение и особенности

Благодаря угловому патрубку и гайке для неэкранированного кабеля, соединитель удобен для монтажа в стесненных условиях, когда требуется подвод кабеля под углом к корпусу аппаратуры. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, а теплостойкость до +100 °С и всеклиматическое исполнение позволяют использовать изделие в аппаратуре, работающей в широком диапазоне температур и влажности. Приемка «ОС» подтверждает соответствие изделия повышенным требованиям к надежности и качеству.
