Назначение разъёма

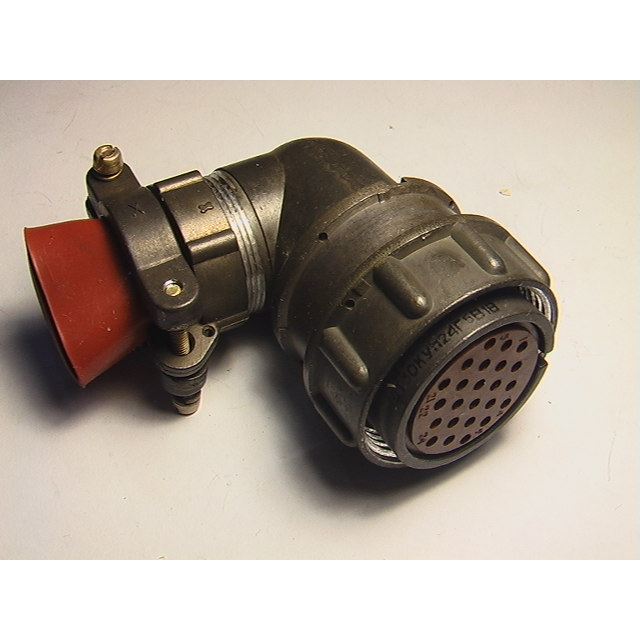

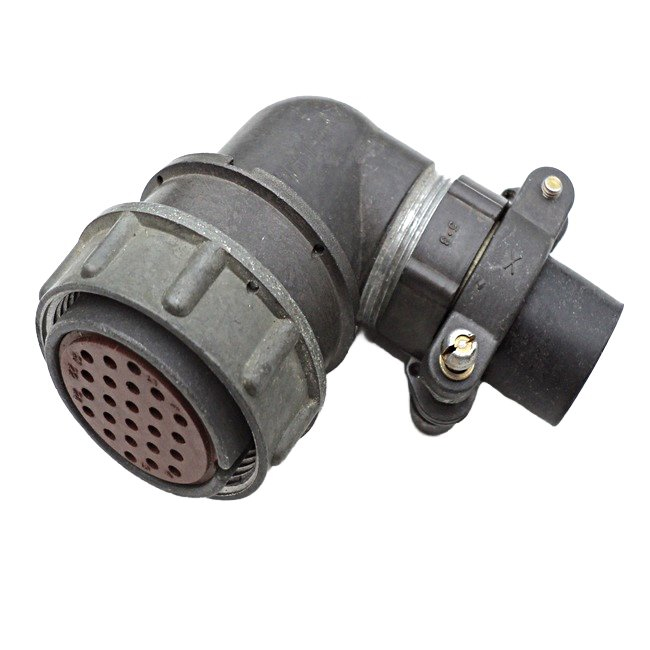

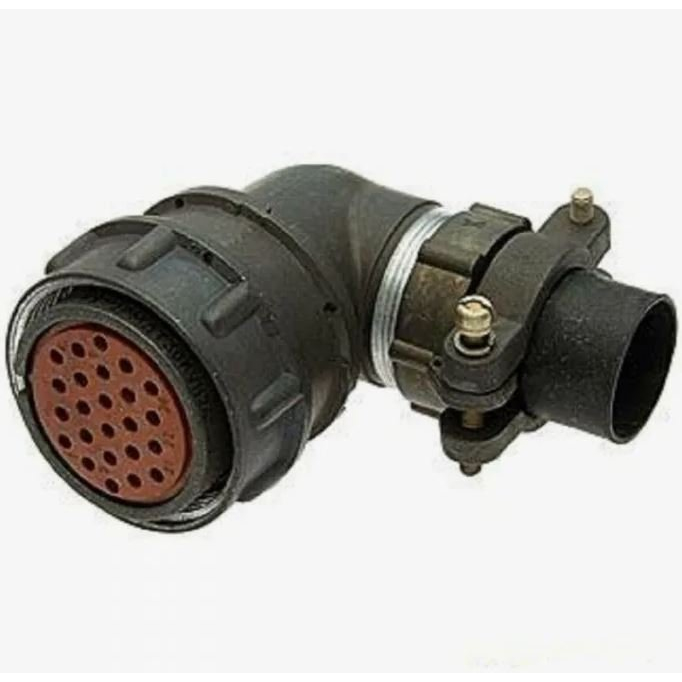

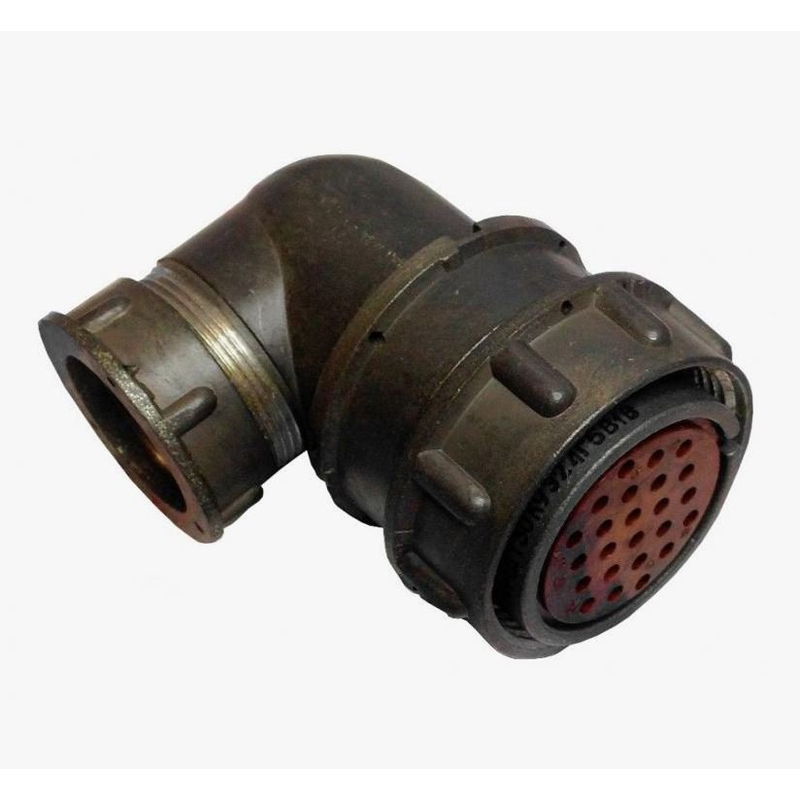

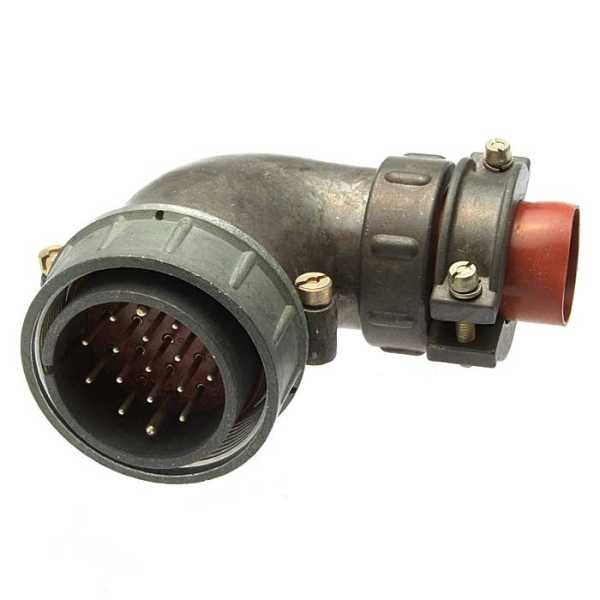

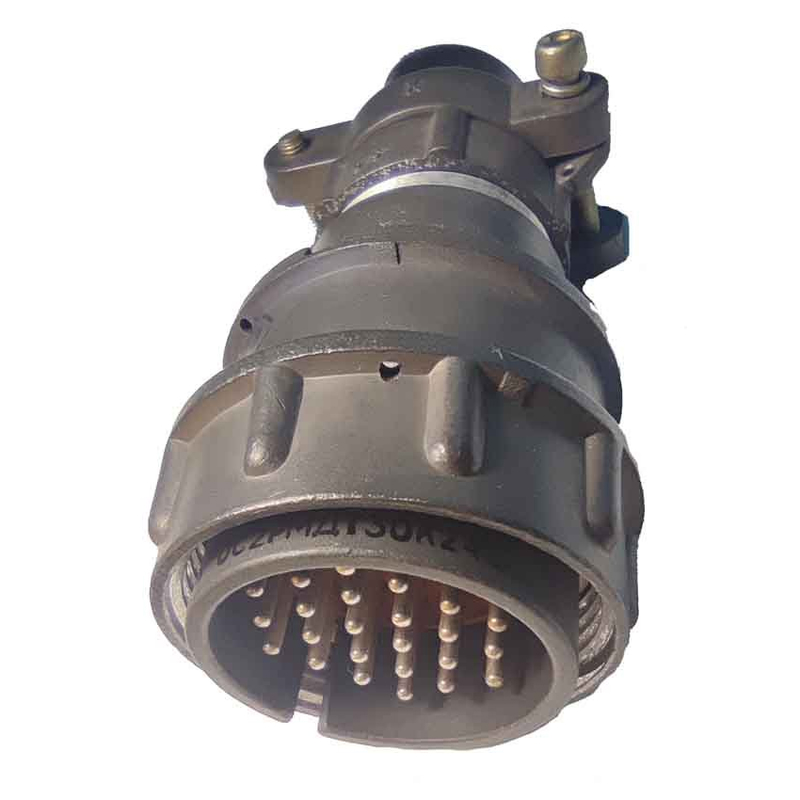

Разъём 2РМДТ30КУН24Г5В1В производства «Элекон» представляет собой цилиндрический низкочастотный негерметичный соединитель отечественного изготовления. Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Изделие применяется в стационарной и подвижной аппаратуре, включая промышленную и военную технику, где требуется надёжное многоконтактное низкочастотное соединение. Серия 2РМДТ рассчитана на работу в цепях с частотой до примерно 3 МГц.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМДТ30КУН24Г5В1В содержит полный набор конструктивных признаков изделия. Ниже приведены подтверждённые особенности, соответствующие каждому элементу обозначения.

• 2РМДТ — стандартная серия цилиндрических низкочастотных разъёмов для цепей постоянного и переменного тока частотой до примерно 3 МГц.
• 30 — условный размер корпуса, определяющий габарит разъёма и геометрическую совместимость с другими элементами серии.
• К — кабельный корпус: разъём предназначен для монтажа на кабель.
• У — угловой патрубок: кабель отходит от корпуса под углом, что удобно при размещении в ограниченном пространстве.
• Н — гайка патрубка для неэкранированного кабеля: крепление рассчитано на кабель без экрана.
• 24 — количество контактов: розетка имеет 24 контактных гнезда, что позволяет передавать несколько сигналов или комбинированные токовые линии в одном соединении.
• Г5 — контакты диаметром около 1,5 мм, типичные для рабочих токов порядка нескольких ампер.
• В — серебряное покрытие контактов, обеспечивающее низкое переходное сопротивление и стабильность электрических параметров во времени.

Корпус разъёма металлический, контакты размещены в карболитовом или аналогичном изолирующем основании. Конструкция рассчитана на внутренний объёмный монтаж и обеспечивает механическую и электромагнитную устойчивость соединения.

Электрические и эксплуатационные характеристики

Разъём рассчитан на следующие подтверждённые параметры работы:

• Рабочий ток на один контакт — до примерно 7 А.
• Суммарный ток по всем контактам — до около 140 А в зависимости от заполнения и условий эксплуатации.
• Рабочее напряжение — до порядка 500–560 В.
• Испытательное напряжение при нормальных условиях — до примерно 1800–1900 В в зависимости от конкретного стандарта на разъём.
• Диапазон рабочих температур окружающей среды — от примерно –60 °C до +100 °C.
• Максимальная допустимая температура среды — до +100 °C, что свидетельствует о теплостойком исполнении.
• Климатическое исполнение — всеклиматическое и тропикоустойчивое, с допустимой влажностью до 98 % при температуре порядка +25 °C.

Область применения

Благодаря сочетанию многоконтактности, широкого температурного диапазона и всеклиматического исполнения разъём 2РМДТ30КУН24Г5В1В востребован в аппаратуре, работающей в сложных условиях. Он подходит для коммутации сигнальных и силовых цепей в блоках радиоэлектроники, пультах управления, измерительных и связных устройствах.

Угловой кабельный патрубок и крепление под неэкранированный кабель упрощают монтаж в стеснённых условиях, а металлический корпус с изолирующим основанием обеспечивает устойчивость к механическим нагрузкам. Изделие поставляется под артикулом 50104, год выпуска — 2017, страна производства — Россия, производитель — «Элекон».
