Назначение и область применения

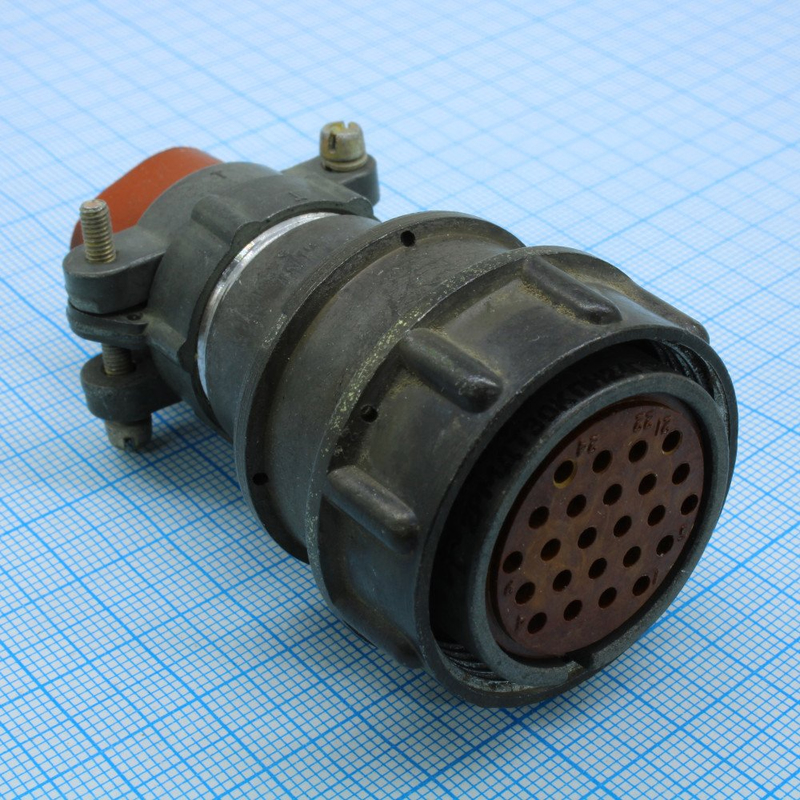

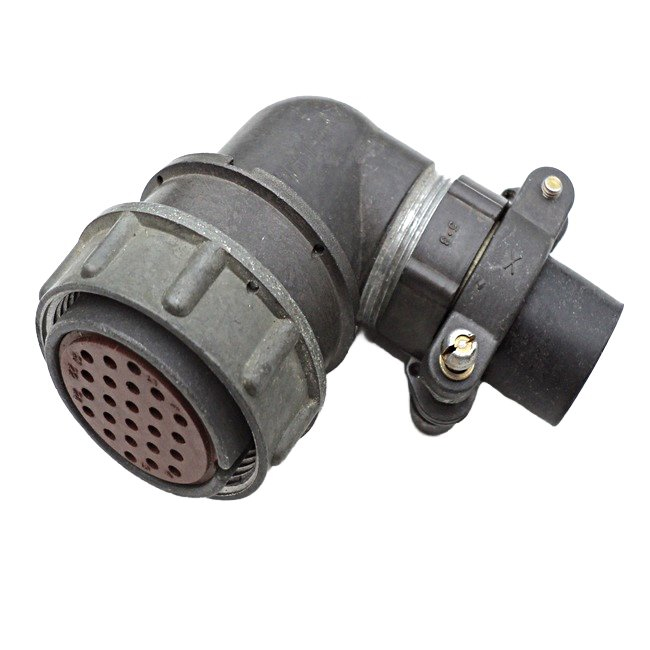

2РМДТ30КУН24Г5В1В «5» — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, выполненный в виде кабельной розетки с 24 контактами. Разъём предназначен для соединения цепей постоянного и переменного тока частотой до порядка единиц мегагерц в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Соединитель применяется во всеклиматическом исполнении и рассчитан на работу в различных климатических условиях, включая тропический и холодный климат. Такое исполнение делает его пригодным для аппаратуры, эксплуатируемой на открытом воздухе и в неотапливаемых помещениях.

Поставка выполняется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям приёмки. Год выпуска — 98.

Конструкция и типоразмер

Соединитель имеет кабельный корпус с диаметром посадочного отверстия 30 мм и 24 контакта в одном корпусе. Контактный диаметр составляет около 1 мм.

Сочленение с противоположной частью (вилкой) осуществляется резьбовым креплением с одношпоночной поляризацией. Такое решение обеспечивает однотипность соединения и правильную ориентацию при подключении, исключая ошибку сочленения.

Контакты извлекаемые, с покрытием серебром или золотом. Монтаж на кабель обычно выполняется методом обжима.

• Тип: кабельная розетка, цилиндрический низкочастотный соединитель.
• Серия: 2РМДТ.
• Количество контактов: 24.
• Диаметр посадочного отверстия корпуса: 30 мм.
• Контактный диаметр: около 1 мм.
• Сочленение: резьбовое, с одношпоночной поляризацией.

Электрические параметры

Максимальное рабочее напряжение для разъёмов этой серии с 24 контактами составляет до 560 В постоянного или переменного тока. Токовая нагрузка на один контакт — до 7 А, суммарный ток на весь соединитель — до 140 А. Сопротивление изоляции — не менее 1000 МОм.

Указанные значения относятся к типовым характеристикам серии и определяют область допустимого применения соединителя в цепях питания и сигнальных цепях аппаратуры.

Климатическое и механическое исполнение

Климатическое исполнение В — всеклиматическое. Разъём работает в диапазоне температур от примерно минус 60 до плюс 100 градусов Цельсия, что позволяет применять его в суровых условиях эксплуатации.

Соединитель рассчитан на большое число расчленений — порядка 500 сочленений — и имеет длительный срок сохраняемости до 25 лет. Изделие выдерживает значительные механические удары и вибрации, что важно для аппаратуры, работающей в условиях транспортировки и вибрационных нагрузок.

Особенности маркировки и контактов

В обозначении 2РМДТ30КУН24Г5В1В цифра 24 означает количество контактов, буква «В» в конце — всеклиматическое исполнение, а «1» — максимальную температуру до 100 градусов Цельсия.

1. 24 — число контактов в корпусе.
2. В — всеклиматическое исполнение.
3. 1 — верхний предел температуры до 100 градусов Цельсия.

Извлекаемые контакты с серебряным или золотым покрытием упрощают монтаж и обслуживание кабельных сборок, а обжимной способ присоединения обеспечивает надёжный электрический контакт при сборке.
