Назначение соединителя

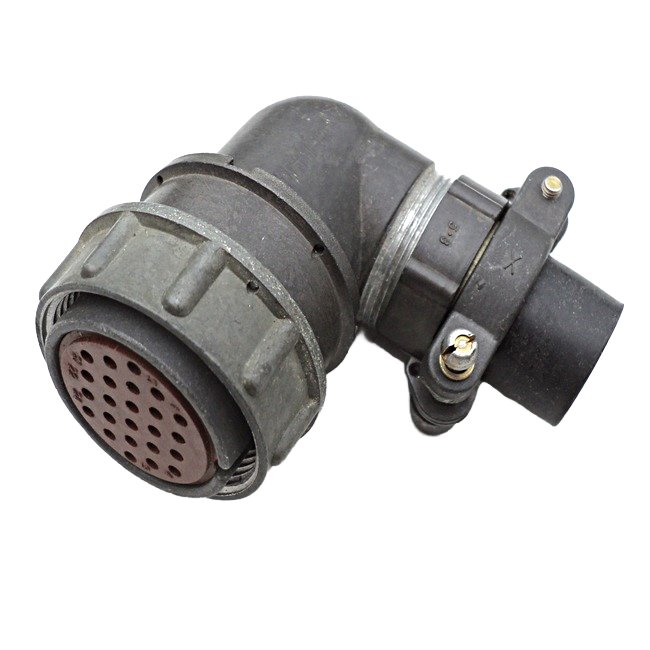

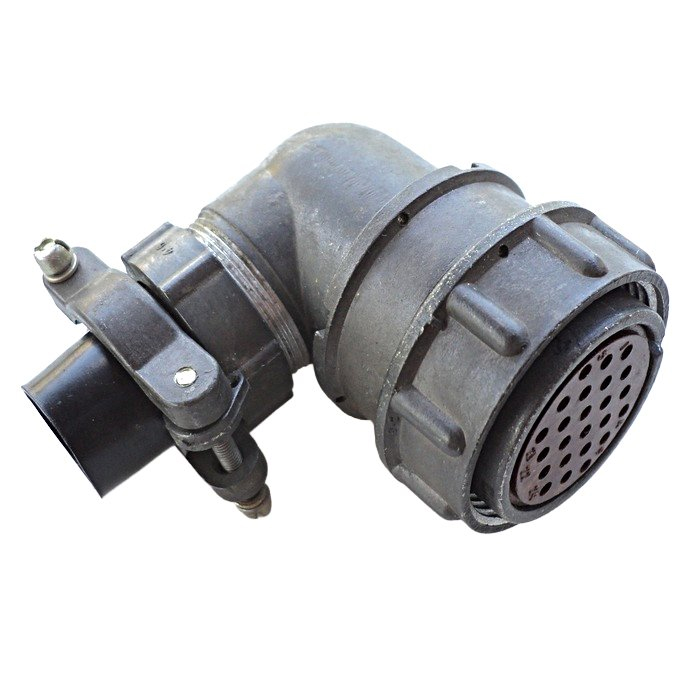

Изделие 2РМДТ30КУН24Г5В1В представляет собой кабельную розетку серии 2РМДТ и предназначено для коммутации электрических цепей постоянного и переменного тока. Соединитель относится к низкочастотным цилиндрическим негерметичным разъёмам общего назначения с резьбовым сочленением и тропикоустойчивым исполнением. Основная сфера применения — радиоэлектронная и радиотехническая аппаратура, где требуется прочное многоконтактное соединение кабелей и узлов в сравнительно жёстких условиях эксплуатации. Устройство подходит для промышленной и специальной аппаратуры, в которой важны надёжность контакта, повторяемость соединения и устойчивость к внешним воздействиям.

Конструкция рассчитана на многократное сочленение и расчленение без потери электрических характеристик. Наличие резьбового соединения обеспечивает фиксацию ответной части и снижает риск самопроизвольного разъединения при вибрации или механических нагрузках. Тропикоустойчивое исполнение расширяет область использования соединителя и позволяет применять его в условиях повышенной влажности.

Подтверждённые технические особенности

Разъём выполнен в кабельном корпусе и является розеткой. Конструктивные параметры изделия:

• количество контактов — 24;
• диаметр посадочного отверстия — 30 мм;
• диаметр контактов — 1 мм;
• тип сочленения — резьбовое;
• исполнение — негерметичное, тропикоустойчивое.

Электрические параметры подтверждаются каталожными данными. Рабочее напряжение достигает 560 В. Токовая нагрузка на одиночный контакт составляет до 7 А. Суммарная токовая нагрузка на соединитель достигает 140 А. Сопротивление изоляции — не менее 1000 МОм, что обеспечивает стабильную работу при высоких напряжениях и снижает вероятность утечек между контактами.

Надёжность и условия эксплуатации

Изделие рассчитано на длительную эксплуатацию в широком диапазоне внешних условий. Ресурс по сочленениям составляет 500 циклов. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Минимальная наработка заявлена на уровне 5000 часов. Срок сохраняемости — 25 лет. Такие показатели позволяют использовать разъём в аппаратуре, которая эксплуатируется длительное время без замены комплектующих, в том числе в условиях значительных перепадов температур.

Применение и расшифровка обозначения

Маркировка 2РМДТ30КУН24Г5В1В содержит конструктивные и климатические признаки изделия. По описаниям поставщиков, обозначение расшифровывается следующим образом:

1. 2РМДТ — серия соединителей;
2. 30 — размер корпуса;
3. КУН — исполнение кабельной розетки;
4. 24 — число контактов;
5. Г5 — вариант контактной схемы;
6. В1В — климатическое и конструктивное исполнение.

Соединитель применяется в составе радиоэлектронных устройств, измерительной и коммутационной аппаратуры, а также в оборудовании, где требуется подключение многопроводных кабелей. Благодаря резьбовой фиксации и количеству контактов розетка подходит для построения разборных кабельных сборок, которые периодически перекоммутируются или проходят техническое обслуживание.

Изделие рассчитано на установку в аппаратуру с посадочным отверстием диаметром 30 мм. При подборе ответной части необходимо учитывать серию, число контактов и вариант контактной схемы, чтобы обеспечить корректное сочленение и соответствие электрических цепей. Конструкция кабельной розетки предполагает подключение проводников со стороны хвостовой части с последующей фиксацией кабельного экрана или оболочки в зависимости от конкретного монтажного исполнения.
