Назначение соединителя 2РМДТ30КУН24Г5В1В

Соединитель 2РМДТ30КУН24Г5В1В представляет собой цилиндрический низкочастотный тропикоустойчивый разъём, предназначенный для соединения и разъединения электрических цепей, работающих на постоянном и переменном токах с частотой до 3 МГц. Изделие применяется при напряжении до 560 или 700 В в зависимости от типа и номинала конкретной цепи.

Разъём изготавливается для внутреннего монтажа и соответствует всеклиматическому исполнению В2.1 по ГОСТ 15150-69. Конструкция рассчитана на эксплуатацию в условиях повышенной влажности и других неблагоприятных климатических факторов, что делает его пригодным для тропического и морского климата.

Подтверждённые особенности и технические характеристики

Ниже приведены характеристики, заявленные для данной модели. Они определяют её поведение в составе электрических систем и допустимые режимы работы.

• Тип соединителя: негерметичный, тропикоустойчивый.

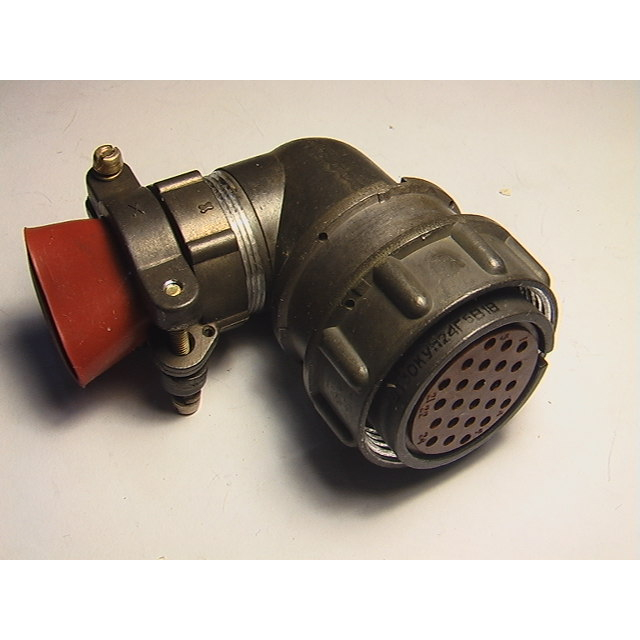

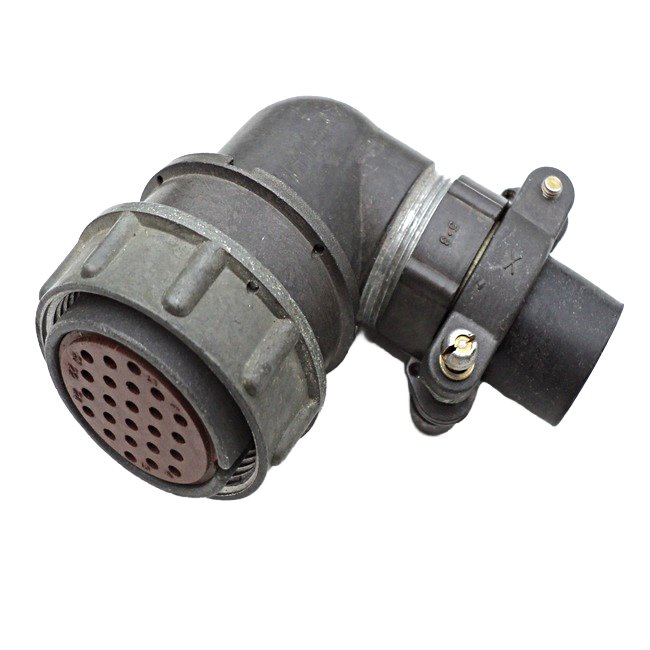

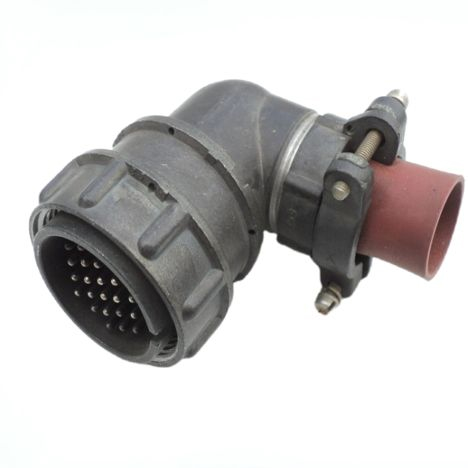

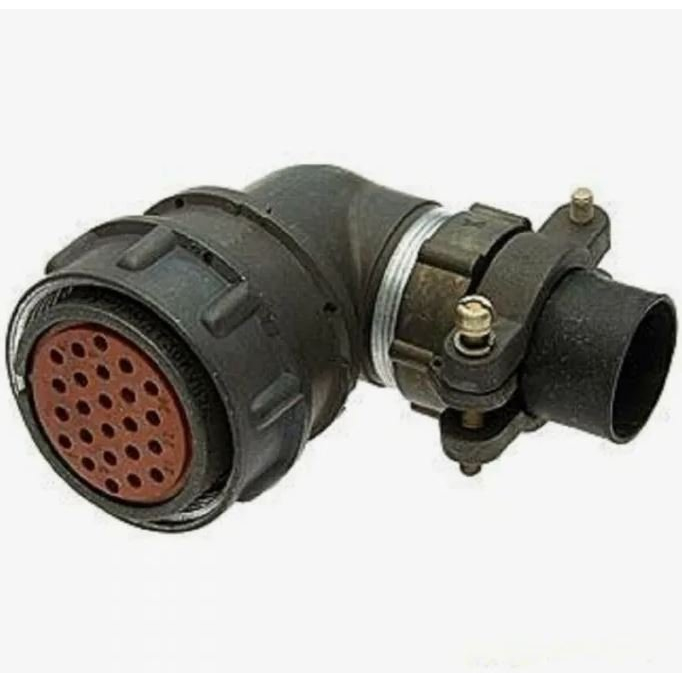

• Корпус: кабельный (К) с угловым патрубком (У) и гайкой для неэкранированного кабеля (Н).
• Количество контактов: 24.
• Покрытие контактов: серебро (В).
• Температурный режим: теплостойкость до 100 градусов Цельсия.
• Климатическое исполнение: всеклиматическое.
• Приёмка: «5».
• Гарантийный срок хранения: 15 лет с момента изготовления.
• Гарантированная наработка: 1000 часов в стандартных условиях и 100000 часов в облегчённых режимах.

Расшифровка обозначения 2РМДТ30КУН24Г5В1В

Маркировка изделия построена по строгой системе и содержит полную информацию о его исполнении. Понимание каждого символа позволяет правильно подобрать разъём под конкретную задачу монтажа.

1. 2РМДТ — тип соединителя.
2. 30 — условный размер корпуса.
3. К — вид корпуса, кабельный.
4. У — вид патрубка, угловой.
5. Н — вид гайки патрубка, для неэкранированного кабеля.
6. 24 — количество контактов.
7. Г — часть соединителя, розетка.
8. 5 — обозначение сочетания контактов.
9. В — покрытие контактов, серебро.
10. 1 — теплостойкость до 100 градусов Цельсия.

Применение

Благодаря сочетанию низкочастотного исполнения, тропикоустойчивости и всеклиматического исполнения, соединитель 2РМДТ30КУН24Г5В1В широко используется в различных электрических системах. Он востребован там, где требуется надёжное соединение цепей и устойчивость к неблагоприятным климатическим условиям: в составе кабельных сборок, распределительных узлов и приборных комплексов, монтируемых внутри помещений и в закрытых объёмах.

Кабельный корпус с угловым патрубком и гайкой для неэкранированного кабеля упрощает ввод и фиксацию провода, а серебряное покрытие 24 контактов обеспечивает стабильный электрический контакт. Приёмка «5» подтверждает соответствие изделия установленным требованиям приёмки. Угловой патрубок позволяет прокладывать кабель под углом к оси разъёма, что удобно при ограниченном пространстве монтажа.

Разъём предназначен для внутреннего монтажа, поэтому его применение сосредоточено в шкафах, блоках и приборах, защищённых от прямого воздействия открытой среды. Всеклиматическое исполнение по ГОСТ 15150-69 расширяет географию использования, позволяя эксплуатировать изделие в регионах с тропическим климатом.
