Назначение соединителя 2РМДТ30КУН24Г5В1В «5»

Соединитель 2РМДТ30КУН24Г5В1В «5» — это цилиндрический низкочастотный разъём, предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие относится к категории 2РМД и выпускается под артикулом 2571. Конструкция разъёма обеспечивает надёжную коммутацию цепей при эксплуатации в сложных климатических условиях, включая повышенную влажность и широкий диапазон температур. Разъём негерметичный, при этом обладает тропикоустойчивым исполнением и всеклиматическим климатическим исполнением, что позволяет применять его в аппаратуре, работающей в различных климатических зонах.

Конструктивные и технические характеристики

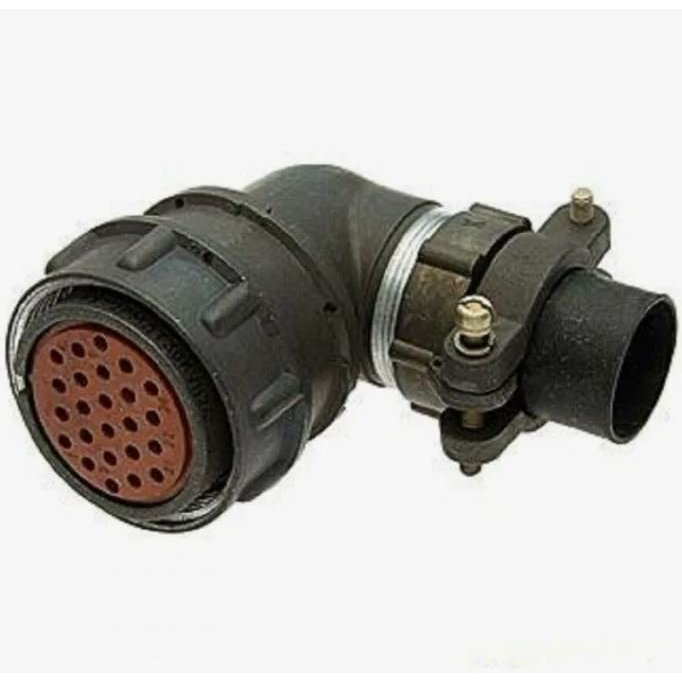

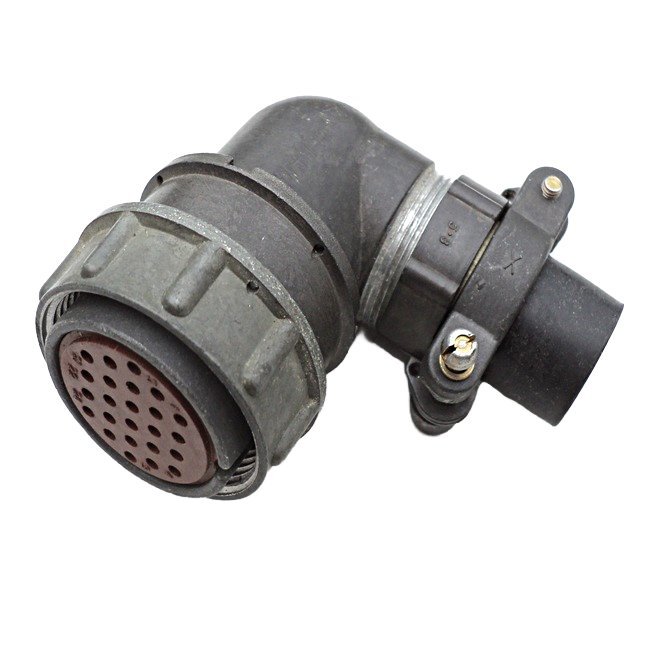

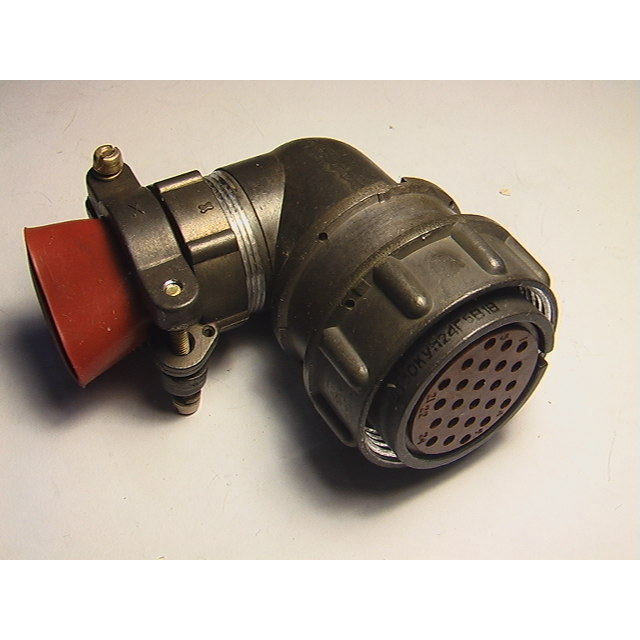

Разъём имеет условный размер корпуса 30. Часть соединителя — розетка, что обозначено буквой «Г» в маркировке. Корпус кабельного вида (обозначение «К») оснащён угловым патрубком (обозначение «У»), предназначенным для неэкранированного кабеля (обозначение «Н»). Такое исполнение позволяет удобно подводить кабель под углом, что важно при ограниченном монтажном пространстве внутри аппаратуры.

Количество контактов — 24. Контакты имеют диаметр 1,5 мм, их сочетание обозначено цифрой «5» в маркировке и в приёмочном обозначении «5». Покрытие контактов — серебро (обозначение «В»), что обеспечивает стабильное переходное сопротивление и надёжность электрического соединения. Приёмка «5» подтверждает соответствие изделия установленным требованиям по данной категории.

Электрические параметры

Разъём рассчитан на следующие электрические нагрузки:

• Максимальная токовая нагрузка на одиночный контакт — до 7 А.
• Суммарная токовая нагрузка на весь разъём — до 140 А.
• Максимальное рабочее напряжение — до 560 В.
• Испытательное напряжение при нормальных условиях — до 1850 В.

Указанные параметры позволяют использовать соединитель в цепях питания и сигнальных цепях радиоэлектронной аппаратуры, где требуется передача значительных токов при умеренных напряжениях.

Условия эксплуатации

Диапазон рабочих температур окружающей среды составляет от –60 °C до +100 °C. Максимально допустимая температура окружающей среды — +100 °C. Смена температур может достигать от –60 °C до +150 °C или +180 °C в зависимости от источника данных. Относительная влажность воздуха при температуре +25 °C может достигать 98 %. Климатическое исполнение — всеклиматическое, что в сочетании с тропикоустойчивым исполнением делает разъём пригодным для эксплуатации в жарком и влажном климате, а также в условиях умеренных и холодных зон.

Применение

Соединитель 2РМДТ30КУН24Г5В1В «5» применяется для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Благодаря кабельному исполнению с угловым патрубком для неэкранированного кабеля он востребован при монтаже жгутов и кабельных сборок внутри приборов, стоек и пультов. Всеклиматическое и тропикоустойчивое исполнение допускает использование изделия в аппаратуре, эксплуатируемой на открытых площадках, в помещениях с повышенной влажностью и в регионах с жарким климатом. Совокупность электрических и климатических характеристик делает данный разъём подходящим для ответственных цепей питания и управления в составе радиоэлектронных устройств.
