Назначение соединителя

Соединитель 2РМДТ30КУН24Г5В1В относится к классу цилиндрических низкочастотных негерметичных разъёмов, выпускаемых в рамках серии 2РМД. Такие изделия предназначены для применения в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение протяжённых цепей. Разъём может эксплуатироваться как при постоянном, так и при переменном токе, что делает его универсальным решением для монтажа кабельных линий внутри приборов, блоков и стоек.

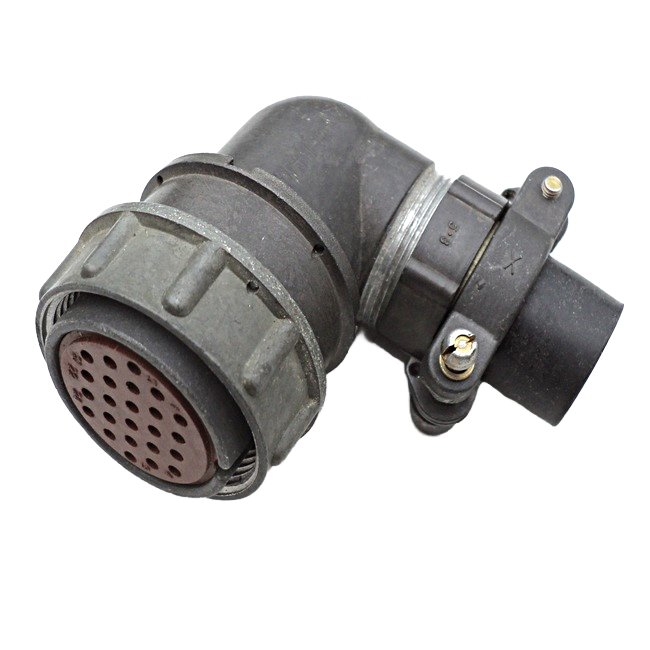

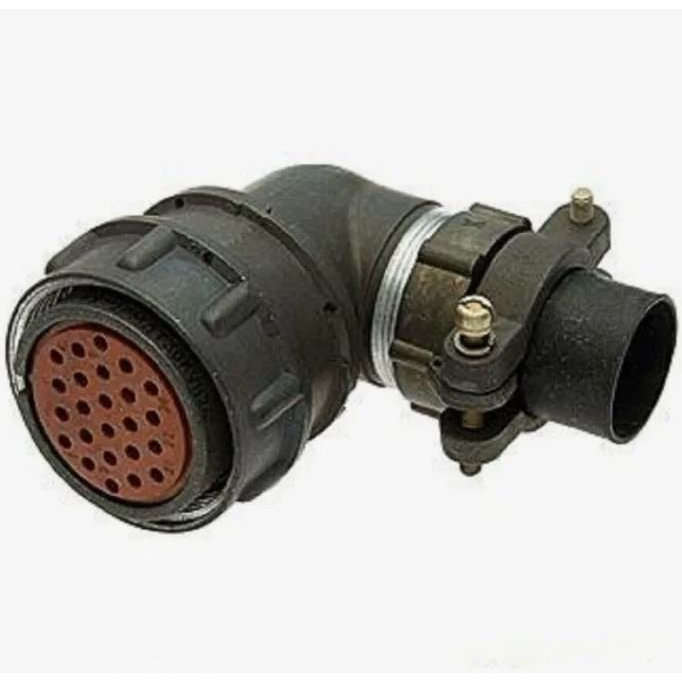

Модель представляет собой розетку кабельного исполнения с угловым патрубком, предназначенным для неэкранированного кабеля. Такое конструктивное решение позволяет подводить жгут под углом к оси разъёма, что удобно при ограниченном пространстве в корпусе аппаратуры и упрощает трассировку проводников.

Подтверждённые технические особенности

Все приведённые ниже параметры указаны в соответствии с маркировкой и данными изготовителя, без дополнительных допущений.

• Тип соединителя — 2РМДТУ.
• Условный размер корпуса — 30.
• Вид корпуса — кабельный, обозначение К.
• Патрубок — угловой, обозначение У.
• Гайка патрубка — для неэкранированного кабеля, обозначение Н.
• Количество контактов — 24.
• Часть соединителя — розетка, обозначение Г.
• Сочетание контактов — диаметр контактов 1,5 мм.
• Покрытие контактов — серебро, обозначение В.
• Приёмка — «5», что соответствует приёмке заказчика.
• Максимальная температура окружающей среды — +100 °C.
• Максимальное рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка на одиночный контакт — до 7 А.

Соединитель выполнен негерметичным, то есть не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты. Покрытие контактов серебром обеспечивает стабильное переходное сопротивление и надёжный электрический контакт при умеренных токах.

Область применения и особенности эксплуатации

Разъём 2РМДТ30КУН24Г5В1В применяется в составе радиоэлектронной и радиотехнической аппаратуры для коммутации цепей питания и сигнальных линий. Благодаря 24 контактам с диаметром 1,5 мм он подходит для многожильных кабельных сборок, где требуется передача нескольких независимых сигналов или цепей питания одновременно.

Угловой патрубок под неэкранированный кабель упрощает монтаж в стеснённых условиях, а кабельное исполнение корпуса позволяет закрепить разъём непосредственно на жгуте. Допустимое рабочее напряжение до 560 В и ток до 7 А на контакт определяют область применения: низковольтные и средневольтные цепи управления, связи и питания в составе приборов, работающих при температуре окружающей среды не выше +100 °C.

При монтаже следует учитывать, что соединитель является негерметичным, поэтому его установка предполагается внутри защищённых корпусов и отсеков, где исключено попадание влаги и пыли в зону контактных пар. Приёмка «5» подтверждает, что изделие прошло соответствующий контроль и предназначено для ответственных применений в аппаратуре специального назначения.

Краткое резюме

Таким образом, 2РМДТ30КУН24Г5В1В — это кабельная розетка серии 2РМД с 24 серебрёными контактами диаметром 1,5 мм, угловым патрубком под неэкранированный кабель и приёмкой «5». Изделие рассчитано на напряжение до 560 В, ток до 7 А на контакт и температуру окружающей среды до +100 °C, что делает его пригодным для использования в радиоэлектронной и радиотехнической аппаратуре при монтаже протяжённых электрических цепей постоянного и переменного тока.
