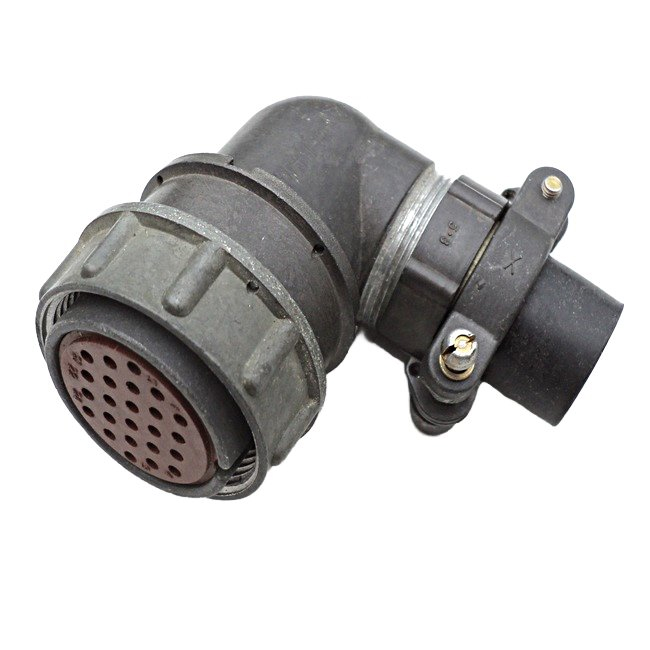

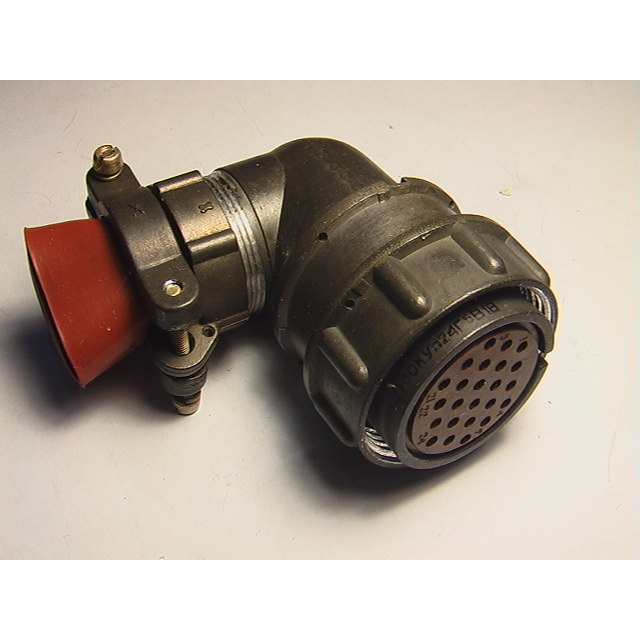

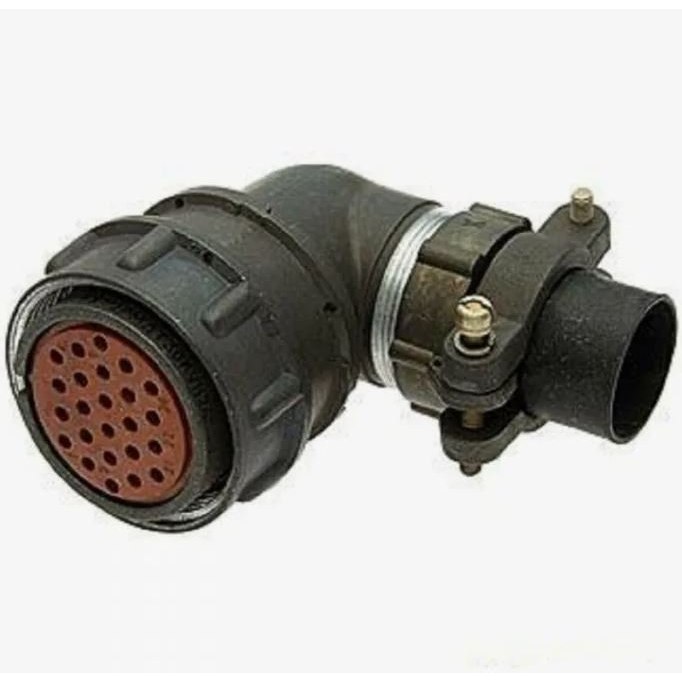

Назначение соединителя 2РМДТ30КУН24Г5В1В «5»

Соединитель 2РМДТ30КУН24Г5В1В «5» относится к классу цилиндрических низкочастотных негерметичных разъёмов серии 2РМД. Изделие предназначено для эксплуатации в радиоэлектронной и радиотехнической аппаратуре и применяется для коммутации длинных электрических цепей. Разъём рассчитан на работу как с постоянным, так и с переменным током.

Категория товара — 2РМД. Артикул — 2567. Изготовитель в предоставленных данных не указан. Приёмка изделия соответствует обозначению «5».

Подтверждённые технические особенности

Конструкция и параметры соединителя определяются буквенно-цифровым обозначением, в котором зашифрованы основные признаки исполнения. Ниже приведены характеристики, подтверждённые для данной позиции.

• Тип соединителя — 2РМДТ.
• Условный размер корпуса — 30.
• Вид корпуса — кабельный (К).
• Вид патрубка — угловой (У).
• Вид гайки патрубка — для неэкранированного кабеля (Н).
• Количество контактов — 24.
• Часть соединителя — розетка (Г).
• Обозначение сочетания контактов — контакты диаметром 1,5 мм, обозначение «5».
• Покрытие контактов — серебро (В).
• Максимально допустимая температура окружающей среды — плюс 100 градусов Цельсия.
• Климатическое исполнение — всеклиматическое.
• Приёмка — «5».

Основные технические параметры включают максимальную токовую нагрузку на одиночный контакт до 7 ампер и суммарную максимальную нагрузку, определяемую совокупностью контактов. Негерметичное исполнение означает, что корпус не рассчитан на работу в условиях прямого воздействия влаги или избыточного давления, поэтому при монтаже следует учитывать условия эксплуатации.

Применение и условия эксплуатации

Соединитель применяется в составе радиоэлектронной и радиотехнической аппаратуры для соединения длинных электрических цепей. Кабельный корпус с угловым патрубком и гайкой для неэкранированного кабеля определяет способ монтажа: разъём устанавливается на кабель, а угловая ориентация патрубка позволяет прокладывать жгут с изгибом, экономя место в стеснённых условиях компоновки.

Всеклиматическое исполнение и допустимая температура окружающей среды до плюс 100 градусов Цельсия позволяют использовать розетку в аппаратуре, работающей в различных климатических зонах. Серебряное покрытие контактов обеспечивает стабильное электрическое соединение, а контакты диаметром 1,5 мм рассчитаны на токовую нагрузку до 7 ампер на одиночный контакт.

При подборе ответной части и монтаже необходимо учитывать тип соединителя 2РМДТ, условный размер корпуса 30, количество контактов 24 и обозначение сочетания контактов «5». Эти параметры определяют совместимость с сопрягаемыми изделиями серии.
