2РМДТ30КУН24Г5В1В — кабельная розетка для надежных многоконтактных соединений

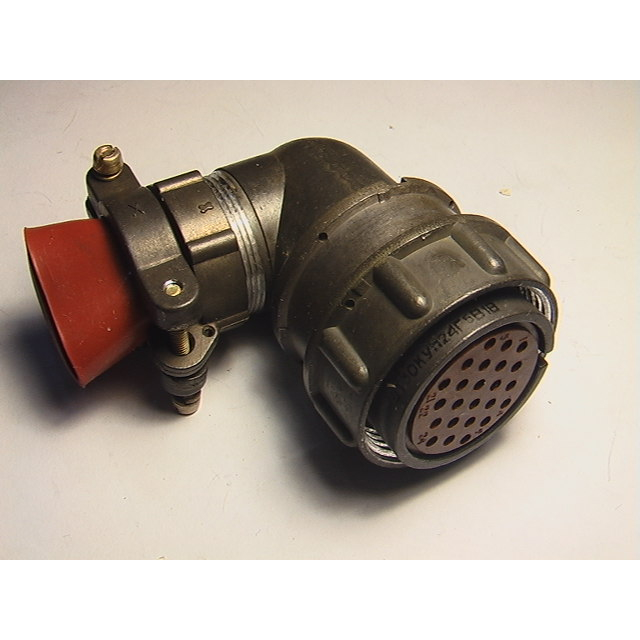

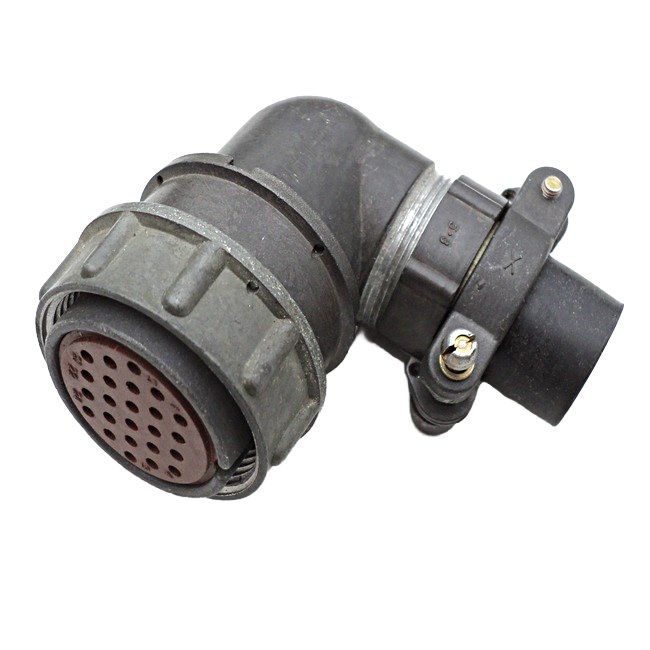

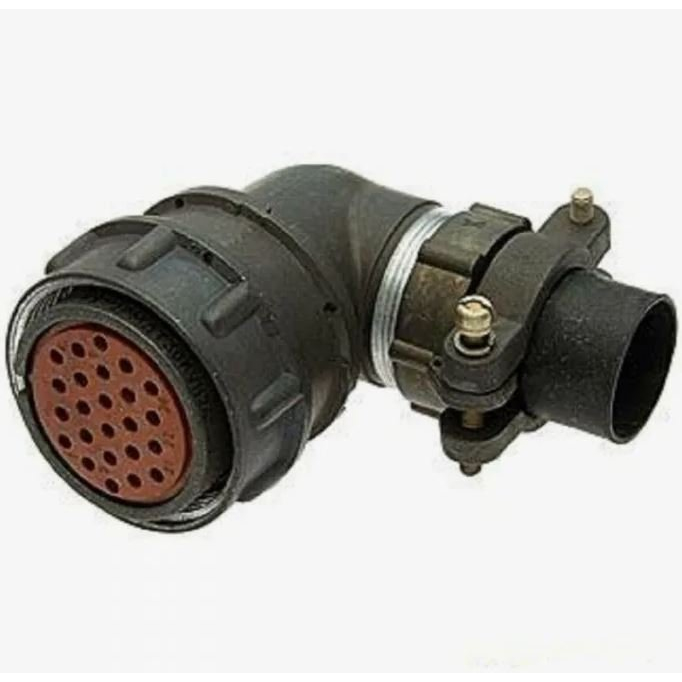

2РМДТ30КУН24Г5В1В — цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМДТ. Исполнение представляет собой кабельную розетку с угловым патрубком и гайкой для неэкранированного кабеля, рассчитанную на работу в цепях постоянного и переменного тока частотой до 3 МГц.

Конструкция и назначение

Разъем применяется для разъемного соединения электрических цепей в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Резьбовое сочленение обеспечивает механическую фиксацию пары и повышает устойчивость подключения к вибрационным и ударным воздействиям.

Маркировка 2РМДТ30КУН24Г5В1В отражает ключевые конструктивные признаки изделия:

• 2РМДТ — серия малогабаритных цилиндрических низкочастотных соединителей.

• 30 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• У — угловой патрубок, удобный для вывода кабеля при ограниченном монтажном пространстве.

• Н — концевая гайка, предназначенная для неэкранированного кабеля.

• 24 — количество контактов диаметром 1,5 мм.

• Г5 — сочетание контактов: 24 гнездовых контакта Ø1,5 мм.

• В1В — климатическое и конструктивное исполнение, применяемое для аппаратуры общего и специального назначения.

В данной модификации используются круглые извлекаемые гнездовые контакты. Контактная группа выполнена из латуни с серебряным покрытием; корпус изготавливается из алюминиевого сплава, а изолятор — из карболита.

Основные технические характеристики

Указанные параметры делают 2РМДТ30КУН24Г5В1В подходящим для подключения многожильных кабелей, цепей питания, управления, сигнализации и измерения, где требуется надежная фиксация и стабильные электрические характеристики.

Устойчивость к внешним воздействиям

Соединитель рассчитан на эксплуатацию в условиях значительных механических нагрузок. В частности, для серии указываются вибрационные воздействия в диапазоне частот до 1000 Гц при ускорении до 490 м/с², а также устойчивость к одиночным и многократным ударам.

Негерметичная конструкция означает, что разъем не предназначен для прямой работы в среде с постоянным воздействием воды, конденсата или агрессивных жидкостей без дополнительной защиты. При этом его климатическое исполнение и температурный диапазон позволяют использовать изделие в аппаратуре, эксплуатируемой в неотапливаемых помещениях, транспортных системах, шкафах автоматики и оборудовании с повышенной вибрацией.

Особенности монтажа

2РМДТ30КУН24Г5В1В предназначен для внутреннего объемного монтажа пайкой. Угловой патрубок помогает аккуратно ориентировать кабель относительно корпуса оборудования и уменьшить изгибную нагрузку на жилы возле места ввода.

При монтаже важно:

• соблюдать допустимый ток 7 А для каждого контакта Ø1,5 мм;

• учитывать общий ток соединителя, не превышая 140 А;

• обеспечить качественную пайку и исключить перегрев изолятора;

• надежно закрепить кабель в патрубке и концевой гайке;

• подобрать ответную часть той же серии, типоразмера и контактной схемы;

• предусмотреть дополнительную защиту при работе во влажной, пыльной или химически активной среде.

Где используется разъем

Кабельная розетка 2РМДТ30КУН24Г5В1В востребована в оборудовании, где необходимо передать несколько независимых цепей через единый компактный разъем. Типичные области применения:

• системы промышленной автоматики и управления;

• измерительные комплексы и контрольно-испытательная аппаратура;

• источники питания и распределительные устройства;

• транспортная, радиотехническая и специальная электроника;

• приборные шкафы, стенды и кабельные сборки;

• оборудование с повышенными требованиями к вибростойкости и механической прочности соединения.

Благодаря 24 контактам, резьбовой фиксации и угловому кабельному вводу соединитель 2РМДТ30КУН24Г5В1В удобен для создания компактных и обслуживаемых многоконтактных подключений в профессиональной электротехнической аппаратуре.
