Назначение соединителя 2РМДТ30КУЭ8Ш7В1В

2РМДТ30КУЭ8Ш7В1В — это цилиндрический низкочастотный негерметичный соединитель производства города Казань, предназначенный для коммутации внутренних электрических цепей переменного и постоянного тока с частотой до 3 МГц. Изделие выпускается во всеклиматическом исполнении в соответствии с техническими условиями ТУ ГЕО.364.126ТУ и применяется там, где требуется надёжное экранированное соединение при воздействии широкого диапазона температур и климатических факторов.

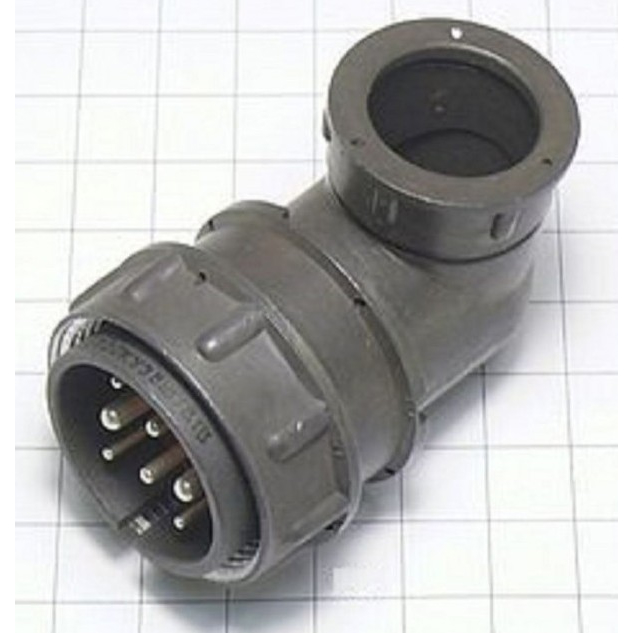

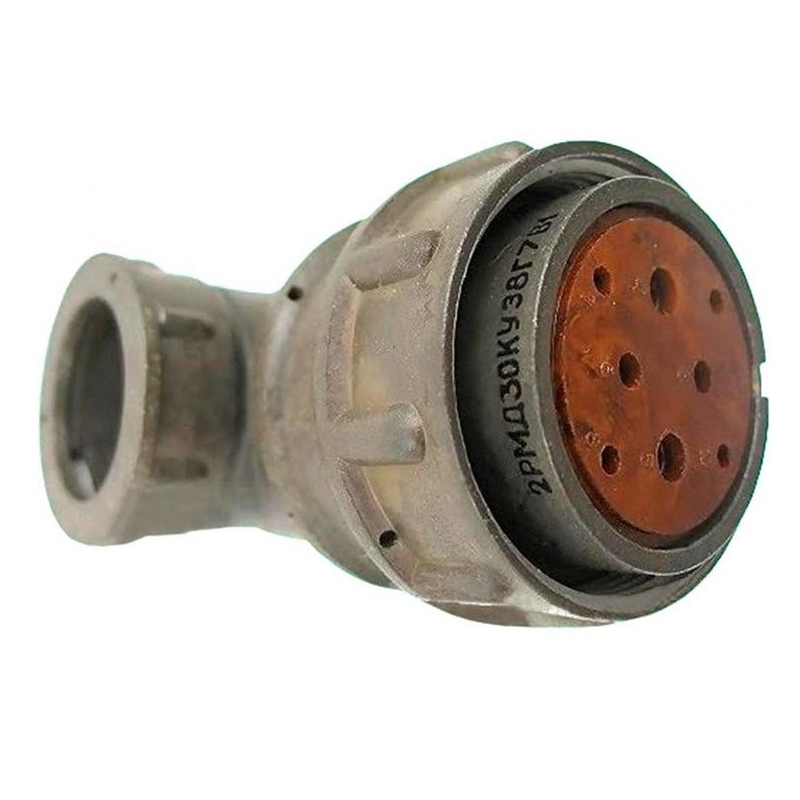

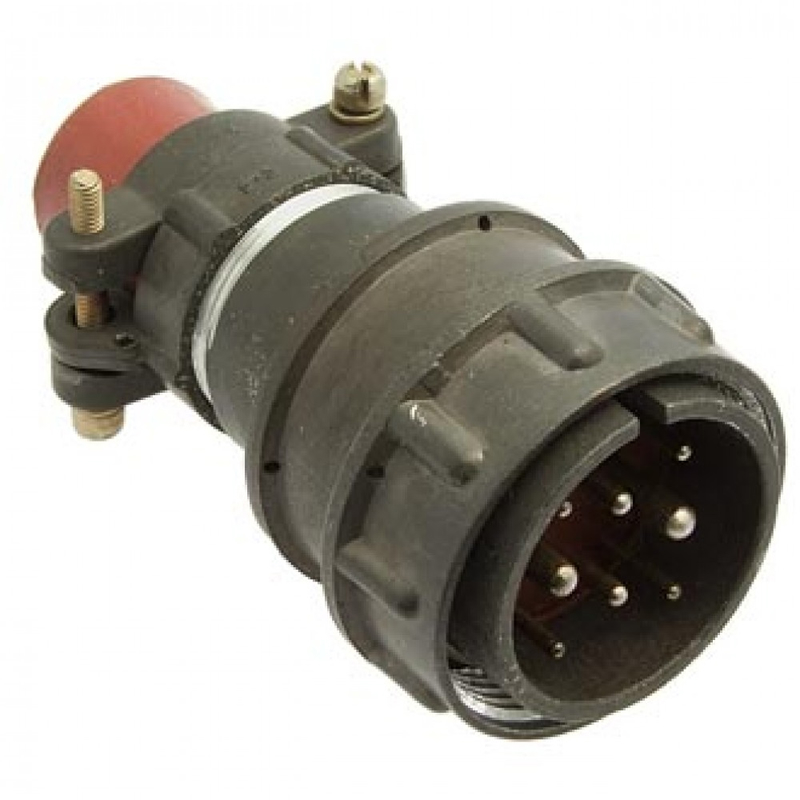

Соединитель относится к серии 2РМДТ и представляет собой кабельную вилку с угловым патрубком и гайкой для экранированного кабеля, что делает его пригодным для монтажа в стеснённых условиях и для подключения экранированных кабельных сборок.

Расшифровка маркировки

Обозначение 2РМДТ30КУЭ8Ш7В1В построено по схеме серии 2РМДТ и несёт полную информацию о конструкции и исполнении изделия:

• 2РМДТ — тип соединителя серии 2РМДТ;
• 30 — типоразмер корпуса;
• К — кабельное исполнение;
• У — угловой патрубок;
• Э — гайка для экранированного кабеля;
• 8 — количество контактов;
• Ш — шлицевое соединение (поляризация одношпоночная);
• 7 — сочетание №7;
• В — покрытие контактов серебром;
• 1 — теплостойкость до 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Таким образом, маркировка однозначно определяет как электрические параметры, так и механические особенности конкретного исполнения.

Подтверждённые технические особенности

Соединитель выполнен в цилиндрическом негерметичном корпусе из алюминиевого сплава. Контакты извлекаемые, с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и надёжную работу в цепях низкой частоты. Монтаж проводов возможен пайкой либо объёмным способом. Поляризация одношпоночная, шлицевое соединение исключает неправильную стыковку ответных частей.

Изделие рассчитано на эксплуатацию в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, что подтверждается всеклиматическим исполнением и указанной теплостойкостью. Негерметичное исполнение означает, что соединитель не предназначен для работы под давлением или в условиях прямого воздействия влаги без дополнительной защиты.

Область применения

2РМДТ30КУЭ8Ш7В1В применяется в длинных электрических цепях промышленной электроники, приборостроения и оборудования, где необходимо надёжное экранированное соединение в широком диапазоне температур. Благодаря угловому патрубку и гайке для экранированного кабеля соединитель удобен для монтажа в ограниченном пространстве и для организации экранированных кабельных линий. Типовыми местами установки являются блоки и шкафы промышленной автоматики, измерительные и испытательные стенды, а также другие устройства, работающие в неблагоприятных климатических условиях.

Артикул изделия — 2594, категория — 2РМД. Производитель в предоставленных данных не указан.
