Назначение соединителя 2РМДТ30КУЭ8Г7В1В

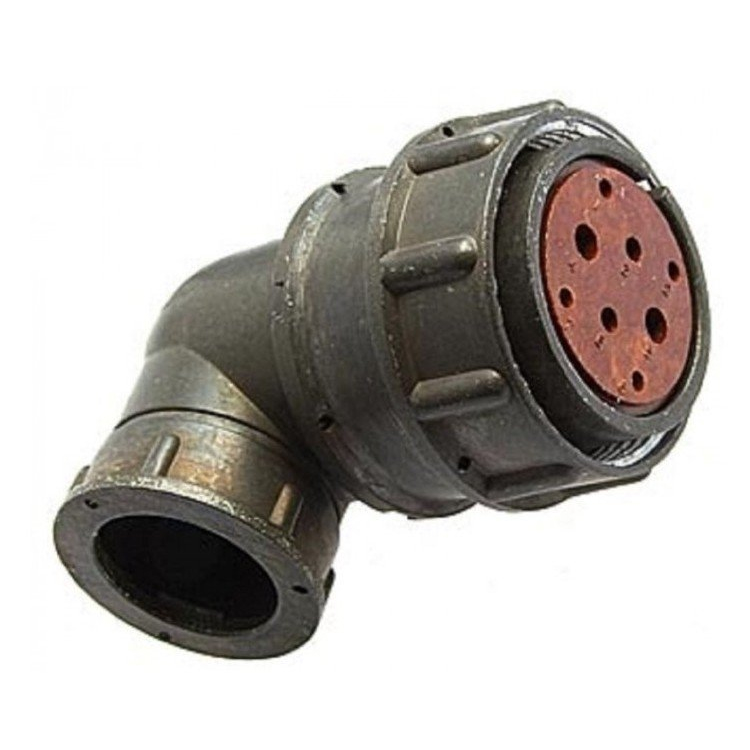

2РМДТ30КУЭ8Г7В1В — это цилиндрический низкочастотный разъём производства компании Элекон, относящийся к серии 2РМДТ. Изделие представляет собой кабельную розетку с угловым кожухом под экранированный кабель (исполнение КУЭ) и предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основное назначение разъёма — надёжное соединение и разъединение электрических цепей в различных устройствах, включая приборные и кабельные монтажи. Благодаря цилиндрической конструкции и резьбовому соединению изделие обеспечивает стабильный электрический контакт и механическую фиксацию ответных частей при эксплуатации в составе кабельных сборок и приборных блоков.

Конструктивные и технические особенности

Соединители серии 2РМДТ имеют негерметичное тропикоустойчивое и всеклиматическое исполнение. Сочленение корпусов выполняется резьбовым соединением с одношпоночной поляризацией, что исключает неправильную стыковку и обеспечивает точное взаимное ориентирование контактов.

Корпус разъёма металлический, основание — карболитовое. Монтаж выполняется объёмным внутренним способом. Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление, значение которого не превышает 0,005 Ом.

• Условный размер корпуса — 30.
• Количество контактов — 8.
• Рабочее напряжение — до 560 В.
• Частотный диапазон — до 3 МГц.
• Переходное сопротивление контактов — не более 0,005 Ом.
• Покрытие контактов — серебро.
• Тип кожуха — угловой под экранированный кабель (КУЭ).
• Монтаж — объёмный внутренний.

Условия эксплуатации и применение

Разъём 2РМДТ30КУЭ8Г7В1В рассчитан на эксплуатацию при температурах от минус 60 до плюс 100 градусов Цельсия. Изделие изготовлено по техническим условиям ТУ ГЕ0.364.126, что подтверждает соответствие заявленным характеристикам в рамках указанного нормативного документа.

Благодаря всеклиматическому исполнению и тропикоустойчивости соединитель может применяться в составе оборудования, работающего в различных климатических зонах. Угловой кожух под экранированный кабель облегчает прокладку кабельных линий с ограниченным радиусом изгиба и обеспечивает защиту места ввода кабеля.

Типовые области применения включают приборные и кабельные монтажи, где требуется соединение восьми цепей при напряжении до 560 В и частоте сигнала до 3 МГц. Резьбовое соединение и одношпоночная поляризация делают разъём пригодным для использования в условиях, требующих повышенной надёжности механического и электрического контакта.

Краткая сводка характеристик

1. Производитель — Элекон.
2. Серия — 2РМДТ.
3. Артикул — 50111.
4. Категория — 2РМД.
5. Тип изделия — кабельная розетка с угловым кожухом под экранированный кабель.
6. Условный размер корпуса — 30.
7. Число контактов — 8.
8. Рабочее напряжение — до 560 В.
9. Покрытие контактов — серебро.
10. Температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
11. Технические условия — ТУ ГЕ0.364.126.
