Назначение соединителя

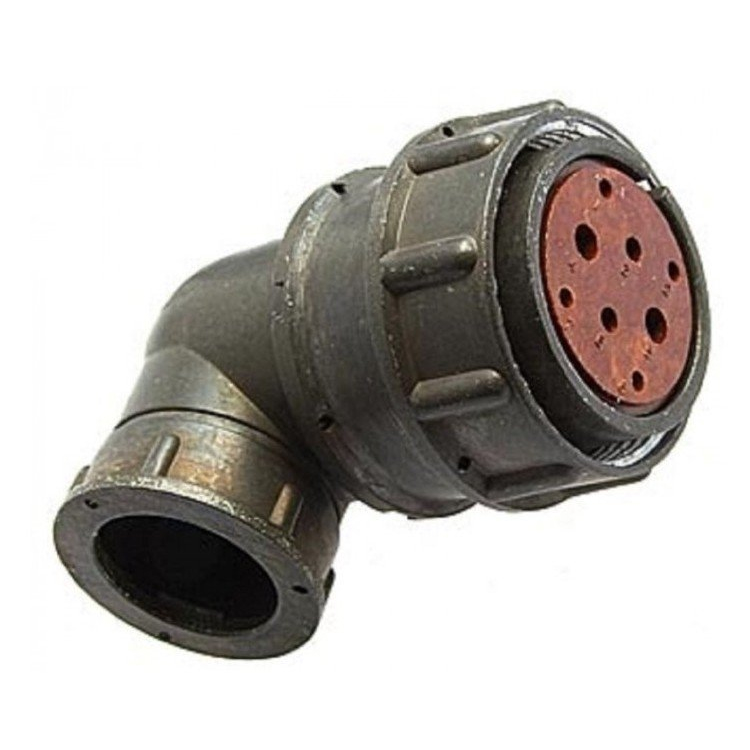

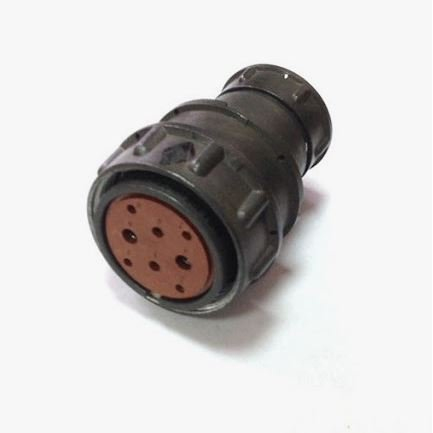

Соединитель 2РМДТ30КУЭ8Г7В1В «5» (артикул 40267) — цилиндрический низкочастотный малогабаритный электрический соединитель серии 2РМД. Изделие представляет собой кабельную розетку с угловым кожухом под экранированный кабель и предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Соединитель применяется для ручного соединения и разъединения цепей с нагрузкой до 260 А при напряжении до 700 В.

Конструктивно изделие относится к негерметичным соединителям и состоит из двух ответных частей — вилки и розетки. Условный размер корпуса — 30. Исполнение — всеклиматическое, что допускает эксплуатацию в различных климатических условиях. Приёмка изделия — «5», год выпуска — 2020–23.

Подтверждённые технические особенности

Ниже приведены характеристики, соответствующие маркировке и типу изделия.

• Количество контактов: 8 силовых и 7 вспомогательных (в соответствии с обозначением 8Г7), общее число контактов — 24.
• Материал покрытия контактов — серебро.
• Максимальное рабочее напряжение: 560–700 В.
• Токовая нагрузка на контакт: до 36 А для одиночного контакта, суммарно до 260 А.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850–2300 В амплитудного значения.

Розетка выполнена с угловым кожухом, рассчитанным на подключение экранированного кабеля, что обеспечивает защиту цепи от внешних электромагнитных помех. Левое расположение выводов соответствует индексу В1В в обозначении.

Устойчивость к внешним воздействиям

Соединитель рассчитан на работу в жёстких условиях эксплуатации и выдерживает следующие нагрузки:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 490 м/с²;
• механические удары с ускорением до 5000 м/с²;
• линейное ускорение до 2000 м/с²;
• температурный диапазон — от минус 100 °С до плюс 200 °С в зависимости от модификации.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о его конструкции и исполнении:

1. 2РМДТ — тип соединителя: цилиндрический, негерметичный.
2. 30 — условный размер корпуса.
3. КУЭ — кабельная розетка с угловым кожухом под экранированный кабель.
4. 8Г7 — число и тип контактов: 8 силовых и 7 вспомогательных, покрытие серебром.
5. В1В — всеклиматическое исполнение с левым расположением.
6. «5» — категория приёмки.

Область применения

Соединитель 2РМДТ30КУЭ8Г7В1В «5» применяется в электротехнических и радиотехнических устройствах, где требуется надёжная коммутация силовых и вспомогательных цепей при повышенных токах и напряжении. Благодаря экранированному кабельному вводу и всеклиматическому исполнению изделие подходит для стационарного и подвижного оборудования, работающего в условиях вибрации, ударных нагрузок и широкого диапазона температур. Малые габариты корпуса позволяют использовать розетку в компоновках с ограниченным свободным пространством.

Эксплуатация соединителя предполагает ручное сочленение с ответной вилкой соответствующего типоразмера серии 2РМД. При монтаже следует учитывать негерметичность исполнения: изделие не предназначено для работы в средах с повышенным давлением или прямым воздействием влаги.
