Назначение соединителя 2РМДТ30КУЭ8Г7В1ЛВ

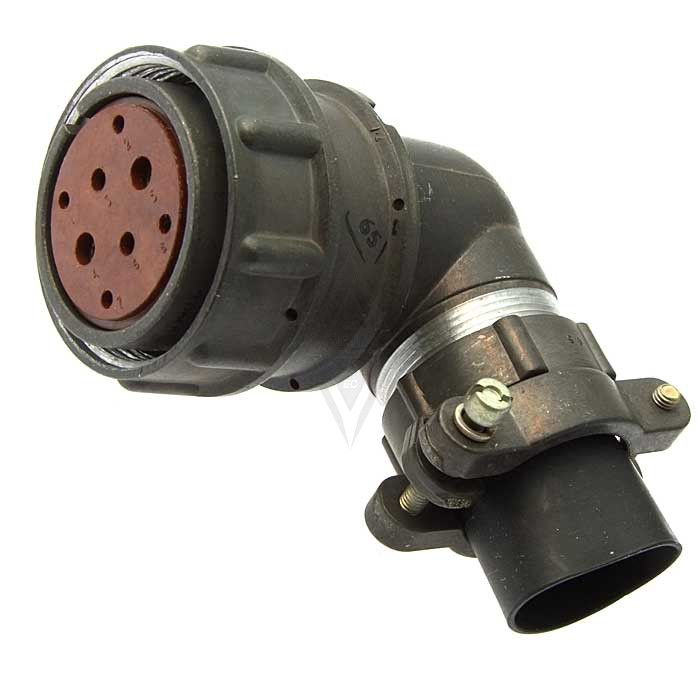

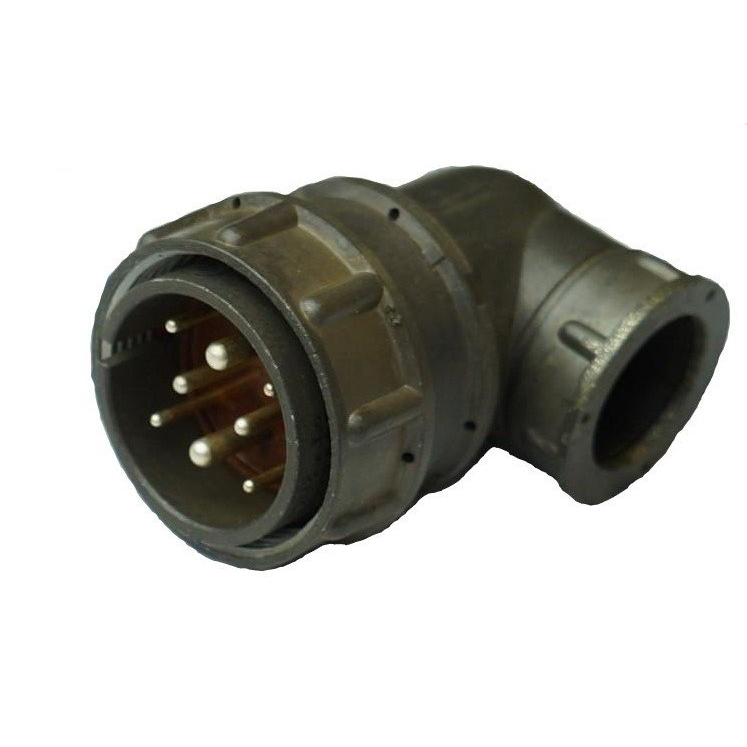

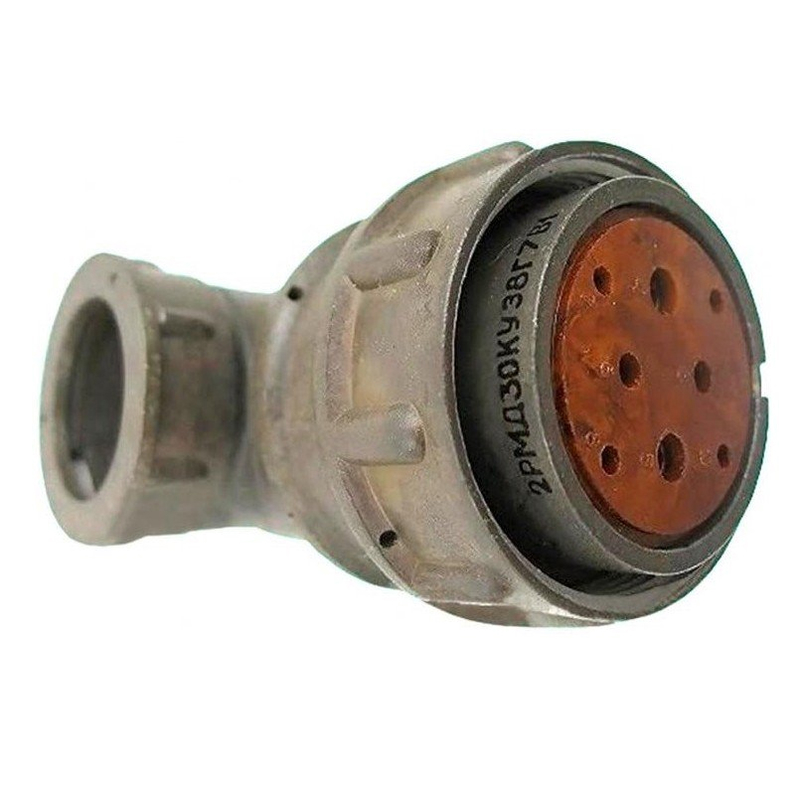

2РМДТ30КУЭ8Г7В1ЛВ производства АО «Завод Элекон» представляет собой цилиндрический низкочастотный соединитель, предназначенный для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие относится к категории 2РМД — это серия цилиндрических разъёмов, широко применяемых в отечественной электронике, контрольно-измерительных приборах и промышленном оборудовании.

Основная задача данного соединителя — обеспечение стабильного электрического контакта между кабельными линиями и блоками аппаратуры в условиях, где не требуется полная герметизация, но предъявляются повышенные требования к механической прочности и устойчивости к внешним воздействиям. Изделие работает как с постоянным, так и с переменным током в диапазоне частот до 3 МГц.

Тропикоустойчивое исполнение расширяет область применения: разъём допускается к эксплуатации в жёстких климатических условиях, включая повышенную влажность и значительные перепады температур. Это делает его пригодным для аппаратуры, работающей в неотапливаемых помещениях, на открытых площадках и в регионах с тропическим климатом.

Подтверждённые особенности и технические характеристики

Конструкция соединителя включает ряд решений, определяемых его маркировкой. Ниже перечислены особенности, подтверждённые технической документацией изготовителя и обозначением модели.

• Тип изделия — кабельная розетка с угловым патрубком, что обозначается буквами КУЭ и определяет отвод кабеля под углом к оси разъёма.
• Исполнение рассчитано на экранированный кабель, что позволяет снизить влияние помех и обеспечить защиту цепей от внешних электромагнитных наводок.
• Количество контактов — 8, диаметр каждого контакта составляет 1,5 мм.
• Покрытие контактов — серебряное, обозначенное в маркировке сочетанием Г7В1, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению.
• Условный размер корпуса — 30, что определяет габаритные и присоединительные параметры изделия.
• Сочленение резьбовое с одношпоночной поляризацией, исключающей неправильное подключение и обеспечивающей механическую фиксацию.
• Максимальное рабочее напряжение — в пределах от 560 до 700 В.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Изделие соответствует техническим условиям ТУ ГЕ0.364.126.
• Исполнение тропикоустойчивое, предназначенное для эксплуатации в тяжёлых климатических условиях.

Указанные параметры определяют совместимость соединителя с аппаратурой, спроектированной под аналогичные присоединительные размеры и электрические режимы. При этом герметизация соединения не предусмотрена, поэтому изделие не следует применять там, где требуется защита от прямого воздействия воды или агрессивных сред под давлением.

Применение и условия эксплуатации

Соединитель 2РМДТ30КУЭ8Г7В1ЛВ применяется в электронике, контрольно-измерительных приборах и радиотехнической аппаратуре, где необходимо прочное соединение электрических цепей. Угловой патрубок удобен в компоновках с ограниченным пространством, когда кабель требуется вывести под углом к корпусу прибора. Экранированное исполнение востребовано в цепях, чувствительных к помехам, а также при передаче сигналов в условиях повышенного уровня электромагнитных полей.

Благодаря расширенному температурному диапазону и тропикоустойчивому исполнению разъём подходит для аппаратуры, эксплуатируемой в полевых условиях, на подвижных объектах и в регионах с жёстким климатом. Резьбовое сочленение с одношпоночной поляризацией упрощает монтаж и снижает риск ошибки при подключении, а также препятствует самопроизвольному расчленению под воздействием вибрации.

Для корректной работы изделия необходимо соблюдать правила эксплуатации, установленные технической документацией изготовителя: не превышать предельное напряжение, не выходить за границы рабочего температурного диапазона и использовать кабель, соответствующий типу разъёма. При соблюдении этих условий производитель гарантирует соответствие соединителя требованиям ТУ ГЕ0.364.126.

Год выпуска рассматриваемого изделия — 2017. Артикул позиции — 50112. Категория — 2РМД. Производитель — АО «Завод Элекон».
