Назначение разъёма 2РМДТ30КУЭ8Г7В1ЛВ

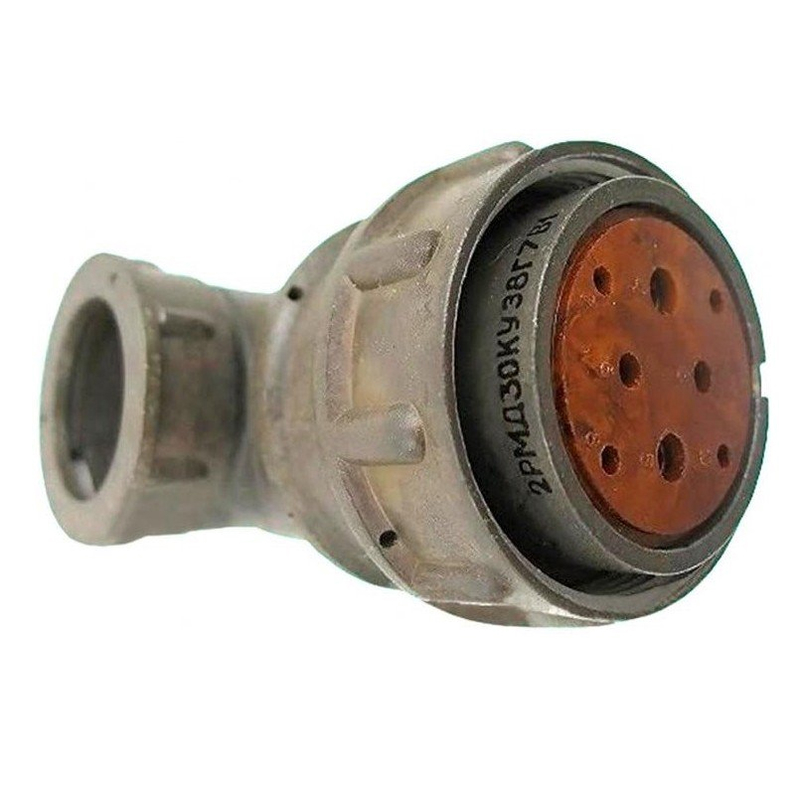

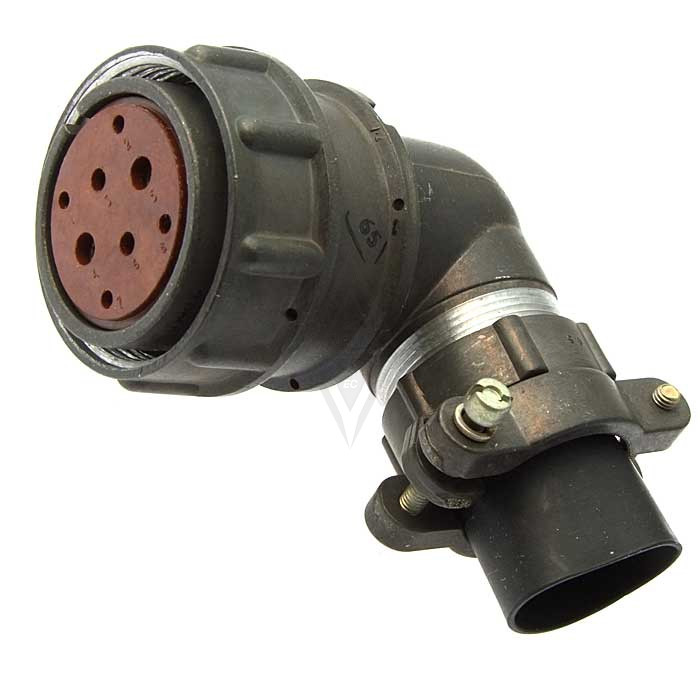

2РМДТ30КУЭ8Г7В1ЛВ — это электрический разъём цилиндрического типа из серии 2РМДТ, произведённый заводом «Элекон». Изделие представляет собой кабельную розетку с угловым патрубком и предназначено для работы в низкочастотных электрических цепях. Разъём применяется для коммутации постоянного и переменного тока в составе кабельных сборок, приборных блоков и соединительных линий, где требуется надёжное механическое и электрическое соединение.

Модель относится к категории 2РМД и выпускается под артикулом 2592. Конструкция розетки ориентирована на эксплуатацию в составе ответственных систем, включая длинные электрические цепи, в том числе в тропикоустойчивых условиях.

Подтверждённые особенности конструкции

Обозначение 2РМДТ30КУЭ8Г7В1ЛВ содержит ряд конструктивных и технических признаков, каждый из которых имеет конкретное значение:

• КУ — кабельная розетка с угловым патрубком, обеспечивающим удобную укладку кабеля под углом к корпусу.
• Э — гайка для экранированного кабеля, позволяющая выполнить надёжное экранированное подключение.
• 8 — восемь контактов в штыревой или гнездовой части разъёма.
• Г7 — сочетание, определяющее конструктивное исполнение контактной группы.
• В1 — покрытие контактов серебром, обеспечивающее стабильное переходное сопротивление.
• ЛВ — дополнительная маркировка исполнения.

Разъём оснащён восемью контактами и угловым патрубком, что упрощает монтаж в стеснённых условиях. Наличие гайки для экранированного кабеля позволяет применять изделие в цепях, где требуется защита от электромагнитных помех.

Технические характеристики и условия эксплуатации

Разъём рассчитан на работу в широком диапазоне климатических и механических воздействий. Условия эксплуатации включают:

• температурный диапазон от минус 60 градусов Цельсия до плюс 100 градусов Цельсия;
• допустимый перегрев контактов до плюс 180 градусов Цельсия;
• синусоидальную вибрацию в диапазоне от 1 до 5000 герц при ускорении 50g;
• механические удары с ускорением до 500g;
• линейное ускорение до 200g.

Электрические параметры изделия:

• рабочее напряжение до 560 вольт;
• ток на контакт в зависимости от диаметра контакта: 13 ампер при диаметре 1,5 миллиметра, 18 ампер при диаметре 2 миллиметра, 36 ампер при диаметре 3 миллиметра;
• суммарная нагрузка до 120 ампер;
• сопротивление изоляции не менее 5000 мегаом;
• наработка не менее 1000 часов;
• ресурс сочленения — 500 циклов.

Такие параметры позволяют использовать разъём в силовых и сигнальных цепях, включая длинные линии связи, при частоте тока до 3 мегагерц.

Применение разъёмов серии 2РМДТ

Разъёмы серии 2РМДТ применяются в электрических цепях постоянного и переменного тока частотой до 3 мегагерц. Они востребованы для соединения длинных цепей в тропикоустойчивых условиях, а также в составе оборудования, подвергающегося интенсивной вибрации и ударным нагрузкам.

Модель 2РМДТ30КУЭ8Г7В1ЛВ может использоваться в приборах и кабельных сборках, где требуется восемь коммутируемых контактов, угловой ввод кабеля и экранированное подключение. Благодаря серебряному покрытию контактов и широкому температурному диапазону изделие подходит для ответственных применений в промышленной и специальной аппаратуре.

Год выпуска, указанный для данной позиции, — 2026. Производитель — завод «Элекон». Иных сведений о комплектации, сертификатах и стране производства в предоставленных данных не содержится.
