Назначение разъема 2РМДТ30КУЭ24Ш5В1В

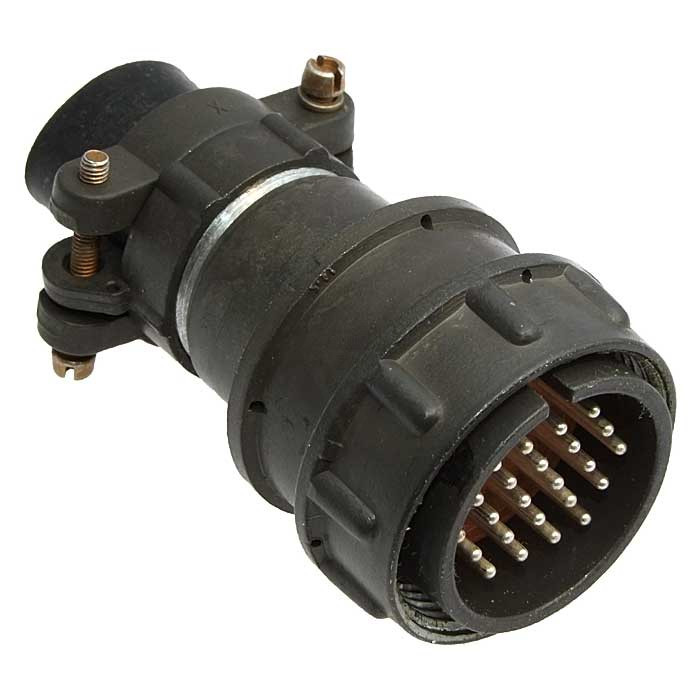

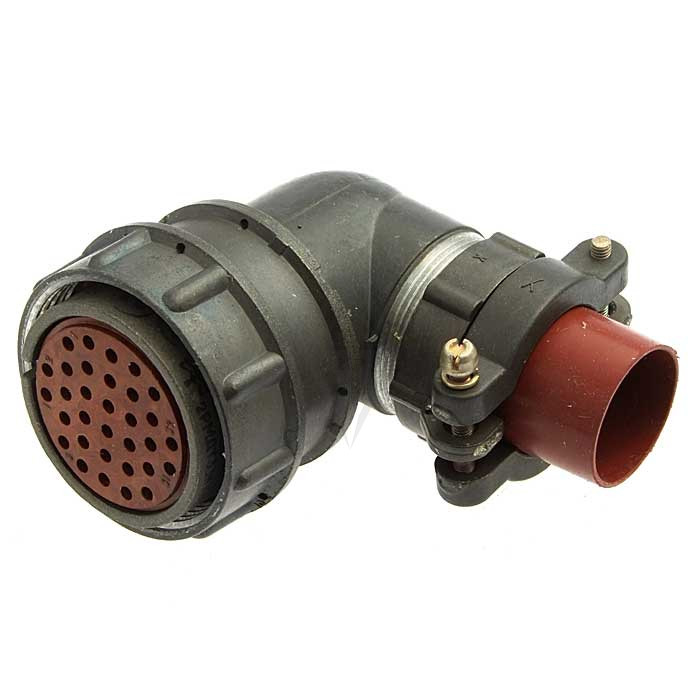

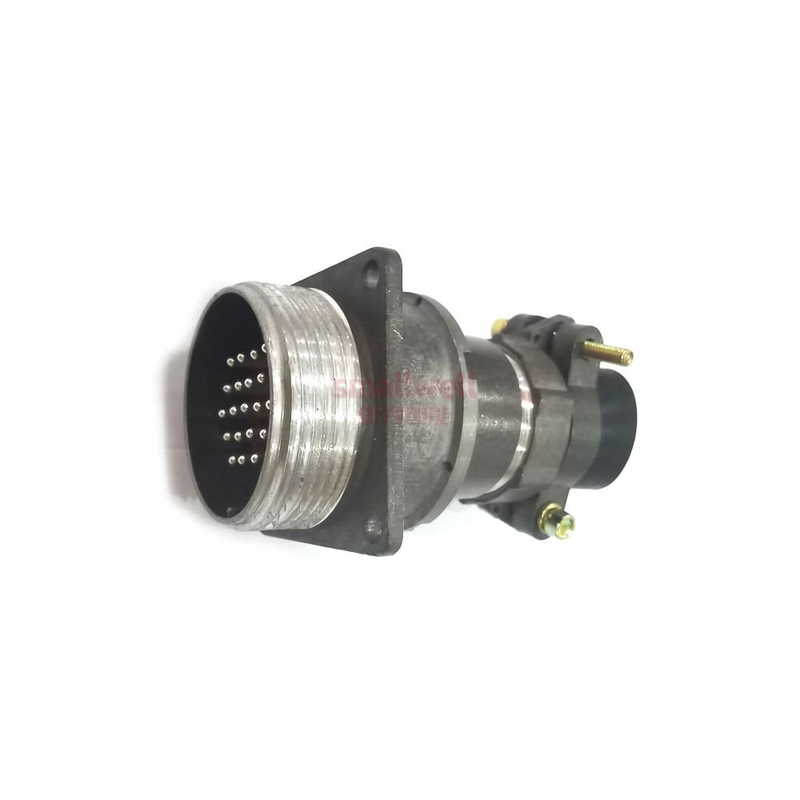

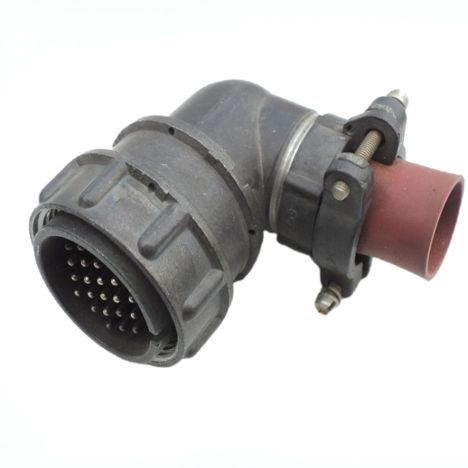

2РМДТ30КУЭ24Ш5В1В — это цилиндрический низкочастотный разъем производства завода «Элекон» серии 2РМДТ. Изделие предназначено для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре общего назначения. Разъем используется для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Конструкция ориентирована на применение в составе кабельных сборок и блоков, где требуется надежное разъемное соединение с фиксацией ответной части.

Подтвержденные технические особенности

Изделие относится к негерметичным малогабаритным цилиндрическим соединителям, устойчивым к тропическим и сложным климатическим воздействиям. Ниже перечислены основные параметры, подтвержденные для данной модели.

• Типоразмер 30 — посадочный диаметр корпуса разъема около 30 мм.
• Вид корпуса — кабельный (К).
• Патрубок — угловой (У).
• Тип концевой гайки — Э, что указывает на вариант монтажа с экранированным или неэкранированным кабелем в зависимости от исполнения.
• Количество контактов — 24, диаметр каждого около 1,5 мм.
• Контакты обычно выполнены с серебряным покрытием для снижения переходного сопротивления.
• Максимальное рабочее напряжение — до 560–700 В в зависимости от конкретного исполнения.
• Испытательное напряжение при нормальных условиях — порядка 1850 В.
• Максимальная токовая нагрузка на один контакт — до 7 А.
• Суммарная нагрузка на весь разъем — до примерно 140 А.
• Температурный диапазон эксплуатации — примерно от минус 60 °C до плюс 100 °C.
• Всеклиматическое исполнение В2.1.

Электрические параметры и нагрузочная способность

Разъем рассчитан на работу в цепях с напряжением до 700 В и частотой до 3 МГц. Испытательное напряжение порядка 1850 В подтверждает запас электрической прочности изоляции при нормальных климатических условиях. Токовая нагрузка до 7 А на контакт и суммарная нагрузка до примерно 140 А на весь разъем позволяют использовать изделие в силовых и сигнальных цепях одновременно, что характерно для аппаратуры общего назначения.

Конструктивные и климатические особенности

Угловой патрубок обеспечивает удобство прокладки кабеля под углом к оси разъема, что важно при ограниченном монтажном пространстве. Кабельный корпус типоразмера 30 с посадочным диаметром около 30 мм сочетает компактность и достаточную механическую прочность. Исполнение В2.1 и рабочий диапазон температур от минус 60 °C до плюс 100 °C определяют пригодность разъема для эксплуатации в сложных климатических условиях, включая тропические и районы с холодным климатом.

Применение

Разъем 2РМДТ30КУЭ24Ш5В1В применяется для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре общего назначения. Он подходит для соединения электрических цепей постоянного и переменного тока в составе блоков, стоек и кабельных сборок. Благодаря 24 контактам с диаметром около 1,5 мм изделие может использоваться для передачи как сигнальных, так и силовых цепей в рамках одной разъемной пары.

Область применения охватывает устройства, где требуются цилиндрические низкочастотные соединители, устойчивые к тропическим и сложным климатическим воздействиям. Крепление и монтаж выполняются в соответствии с конструкцией кабельного корпуса и углового патрубка, а также типом концевой гайки Э, определяющим вариант подключения экранированного или неэкранированного кабеля в зависимости от исполнения.

Комплектация и сведения о товаре

Артикул изделия — 50110. Категория — 2РМД. Производитель — завод «Элекон». Модель относится к серии 2РМДТ, год — 2017. Краткое описание из каталога не указано. Комплектация, страна производства, сертификаты, стандарты и гарантийные условия в предоставленных данных не приводятся.
