Разъём 2РМДТ30КУЭ24Ш5В1В: надёжное соединение для промышленной аппаратуры

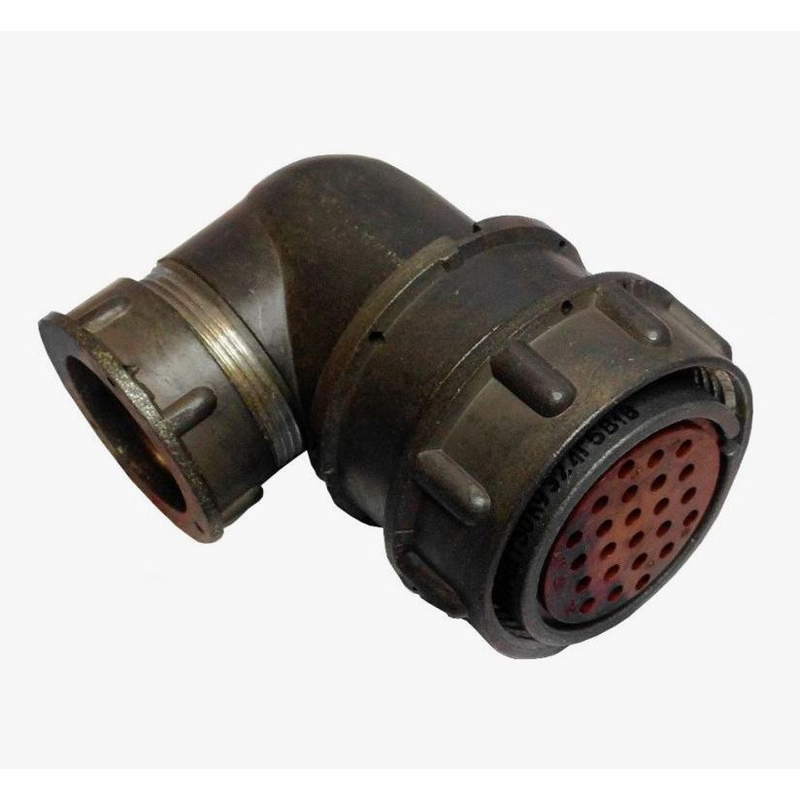

2РМДТ30КУЭ24Ш5В1В — круглый электрический разъём серии 2РМДТ, предназначенный для создания надёжных разъёмных соединений в промышленном оборудовании, системах автоматики, приборостроении, транспорте и специализированной электронной аппаратуре. Исполнение рассчитано на эксплуатацию в условиях, где особенно важны механическая прочность, устойчивость контакта и защищённость соединения от внешних воздействий.

Конструкция разъёма объединяет многоконтактную вставку, металлический корпус и резьбовое сочленение. Такое решение позволяет фиксировать пару «вилка–розетка» с высокой устойчивостью к вибрациям, случайному отсоединению и механическим нагрузкам. Разъёмы данного типа применяют для передачи сигналов управления, питания, измерительных цепей и коммутационных линий внутри сложных электротехнических комплексов.

Расшифровка обозначения

Маркировка 2РМДТ30КУЭ24Ш5В1В указывает на принадлежность изделия к определённому типоразмеру и варианту исполнения серии:

• 2РМДТ — серия цилиндрических многоконтактных разъёмов для ответственных электрических соединений.

• 30 — условный размер корпуса разъёма.

• КУЭ — конструктивное исполнение, определяющее особенности корпуса, сочленения и монтажа.

• 24 — номер контактной вставки, задающий схему расположения контактов.

• Ш5 — вариант контактной части и ключевания, обеспечивающий правильную ориентацию при соединении.

• В1В — дополнительное обозначение исполнения, связанное с конструктивными и климатическими параметрами изделия.

Полную трактовку маркировки следует сверять с документацией именно на применяемую партию и конкретную комплектацию, поскольку отдельные символы могут задавать важные требования к контактам, покрытию, уплотнению и способу присоединения кабеля.

Особенности конструкции

Разъём 2РМДТ30КУЭ24Ш5В1В относится к классу соединителей, рассчитанных на многократное подключение и отключение без ухудшения качества электрического контакта. Корпус обычно выполняет не только механическую, но и экранирующую функцию: он помогает снизить влияние внешних электромагнитных помех на чувствительные сигнальные цепи.

Ключевые конструктивные преимущества такого решения:

• Резьбовое соединение обеспечивает плотную и устойчивую фиксацию сопрягаемых частей.

• Многоконтактная вставка позволяет объединить несколько электрических цепей в одном компактном узле.

• Ключевание исключает неправильную ориентацию вилки и розетки при монтаже.

• Металлический корпус повышает механическую прочность соединителя.

• Конструкция подходит для работы в аппаратуре, подверженной вибрационным и эксплуатационным нагрузкам.

• Возможность разделения цепей питания, управления и сигнализации в рамках одного интерфейса упрощает компоновку оборудования.

Области применения

Разъём 2РМДТ30КУЭ24Ш5В1В может использоваться в оборудовании, где требуется компактное, прочное и обслуживаемое многоконтактное соединение. Его выбирают при проектировании и ремонте систем, в которых недостаточно возможностей обычных бытовых или лёгких промышленных коннекторов.

Типичные направления применения:

• шкафы управления и распределительные устройства;

• станочное и технологическое оборудование;

• системы промышленной автоматизации;

• измерительные комплексы и контрольно-испытательная аппаратура;

• телеметрические и сигнальные линии;

• транспортная, энергетическая и специализированная техника;

• соединение кабельных жгутов с блоками, панелями и модулями аппаратуры;

• оборудование с повышенными требованиями к вибростойкости и надёжности контактов.

Например, один многоконтактный разъём может одновременно передавать сигналы датчиков, команды управления исполнительными механизмами и питание отдельных маломощных цепей. Это уменьшает число отдельных кабельных вводов, облегчает монтаж и делает обслуживание системы более удобным.

На что обратить внимание при подборе

При использовании 2РМДТ30КУЭ24Ш5В1В важно проверить не только совпадение маркировки, но и совместимость всех электрических и механических параметров с ответной частью. Для корректного выбора необходимо учитывать схему расположения контактов, тип сопрягаемого разъёма, назначение каждого контакта и условия эксплуатации оборудования.

Перед монтажом рекомендуется уточнить:

• соответствие контактной схемы и ключевания;

• число и назначение контактов;

• допустимый ток для каждой подключаемой цепи;

• рабочее напряжение системы;

• тип проводника и способ присоединения контактов;

• требования к экранированию кабеля;

• наличие уплотнений и необходимую степень защиты от внешней среды;

• условия вибрации, температуры, влажности и возможного воздействия масел или пыли;

• правильность распайки по документации на оборудование.

Особое внимание следует уделять разделке кабеля и качеству монтажа контактов. Неправильная обжимка, пайка либо нарушение нумерации способны привести к нестабильной работе системы, появлению переходного сопротивления, ошибкам управления или повреждению подключаемого оборудования.

Заключение

2РМДТ30КУЭ24Ш5В1В — специализированный многоконтактный разъём для надёжного подключения электрических цепей в промышленной и электронной аппаратуре. Его применение помогает создать компактное, механически прочное и устойчивое к внешним воздействиям соединение для питания, сигналов и управляющих линий.

Точная идентификация исполнения по маркировке, проверка контактной схемы и соблюдение требований к монтажу позволяют использовать разъём максимально эффективно в составе ответственных кабельных систем и электротехнических комплексов.
