Назначение

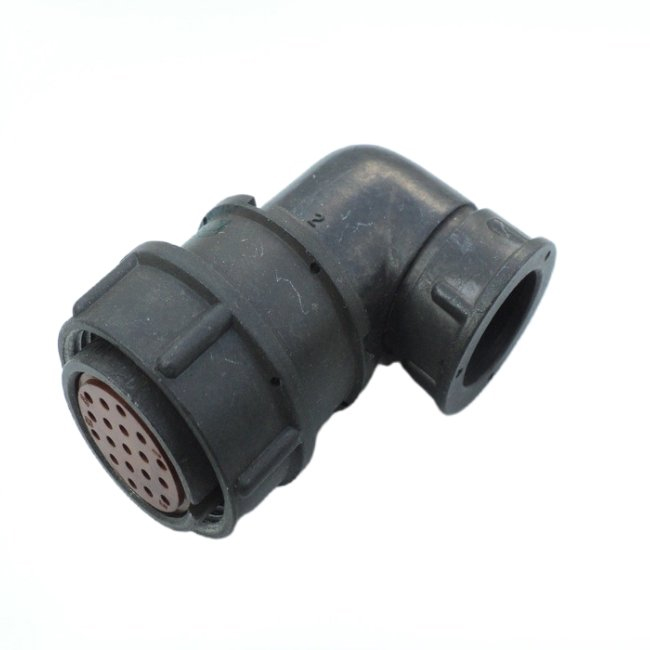

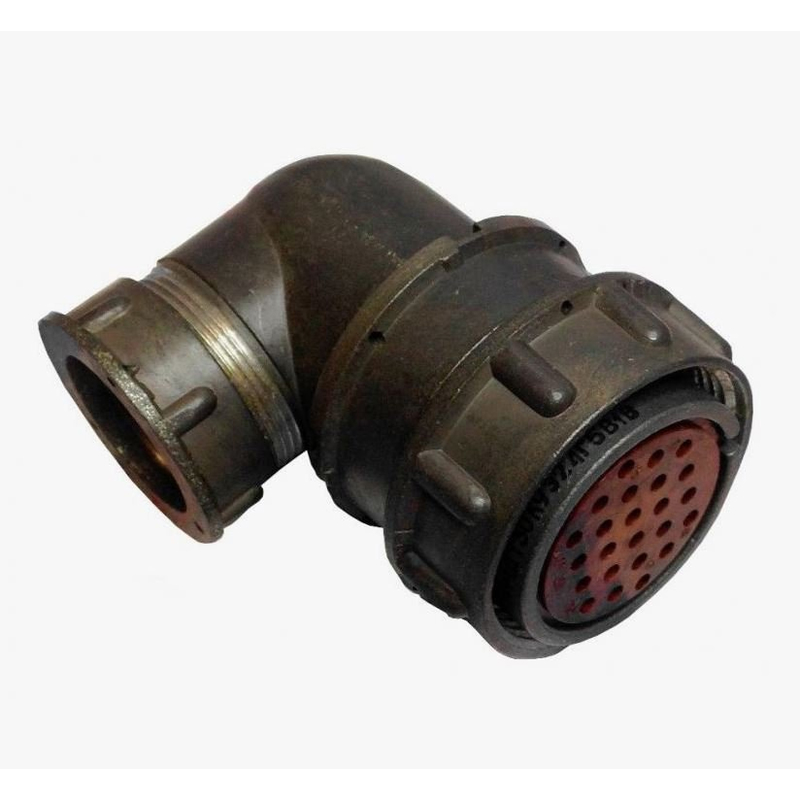

2РМДТ30КУЭ24Г5В1В — кабельная розетка серии 2РМДТ, представляющая собой низкочастотный цилиндрический негерметичный тропикоустойчивый электрический соединитель общего назначения. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре.

Основная функция розетки — соединение длинных электрических цепей. Соединитель работает как с постоянным, так и с переменным током с частотой до 3 МГц. Для получения полноценного электрического соединения розетка сочленяется с совместимыми вилками — кабельными или блочными.

Конструктивные особенности

Розетка имеет 24 контакта диаметром 1 мм. Условный размер корпуса составляет 30 мм. Конструкция включает угловой патрубок и гайку для экранированного кабеля, что обеспечивает удобство монтажа и возможность подключения экранированных линий.

Сочленение с ответной частью выполняется резьбовым способом, что обеспечивает надёжную фиксацию соединения в условиях эксплуатации. Контакты выполнены извлекаемыми, а метод монтажа — обжимка. Покрытие контактов — серебро, что соответствует индексу В в обозначении изделия.

Технические характеристики

• Максимальное рабочее напряжение: 560 В.
• Электрическая прочность изоляции: 1850 В (амплитудное значение) при 560 В.
• Максимальная токовая нагрузка на контакт: до 50 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: не более 6 пФ.
• Климатическое исполнение: В (всеклиматическое), теплостойкость до 100 градусов Цельсия.
• Вибрационные нагрузки: диапазон от 1 до 1000 Гц при ускорении до 490 метров на секунду в квадрате (50 g).

Условия применения

Благодаря климатическому исполнению В и тропикоустойчивому исполнению, розетка применяется в условиях тропического климата. Изделие относится к негерметичным соединителям, поэтому его использование предполагает эксплуатацию в составе аппаратуры, где не требуется полная герметизация соединения.

Розетка востребована в радиоэлектронной и радиотехнической аппаратуре общего назначения, где необходимо соединять длинные электрические цепи с обеспечением устойчивости к вибрации и климатическим воздействиям. Для формирования разъёма применяется совместно с совместимыми кабельными или блочными вилками серии 2РМДТ.
