Назначение разъёма 2РМДТ30КУЭ24Г5В1В

Разъём 2РМДТ30КУЭ24Г5В1В производства завода «Элекон» представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для коммутации электрических цепей в промышленной электронике и радиоэлектронной аппаратуре. Основное назначение изделия — надёжное соединение длинных линий передачи сигнала в устройствах, где требуется экранирование и защита от внешних электромагнитных помех.

Модель относится к серии 2РМДТ и выполнена в виде кабельной розетки с экранированным кожухом типа КУЭ. Конструкция оснащена угловым патрубком, что упрощает прокладку кабеля в стеснённых условиях монтажа и позволяет рационально организовать жгутовую разводку внутри корпуса аппаратуры.

Разъём выпускался в период с 2015 по 2026 год с видом приёмки 5, что соответствует стандартному контролю качества при серийном производстве.

Подтверждённые технические особенности

Изделие имеет условный размер корпуса 30 миллиметров и несёт 24 контакта диаметром 1 миллиметр, относящихся к группе 5. Контактная группа рассчитана на токовую нагрузку до 7 ампер на каждый контакт, что позволяет применять разъём в цепях питания и сигнальных линиях средней мощности.

• Тип изделия: цилиндрический низкочастотный негерметичный разъём, кабельная розетка.
• Серия: 2РМДТ с экранированным кожухом исполнения КУЭ и угловым патрубком.
• Условный размер корпуса: 30 миллиметров.
• Количество контактов: 24, диаметр каждого контакта 1 миллиметр, группа 5.
• Покрытие контактов: серебрение, обозначение В1В.
• Способ монтажа: объёмное крепление или пайка, соединение резьбовое.
• Климатическое исполнение: В2.1, всеклиматическое по ГОСТ 15150-69.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Допустимая влажность: до 98 процентов.
• Максимальный ток на контакт: до 7 ампер.
• Вид приёмки: 5, стандартный контроль качества.
• Годы производства: с 2015 по 2026.

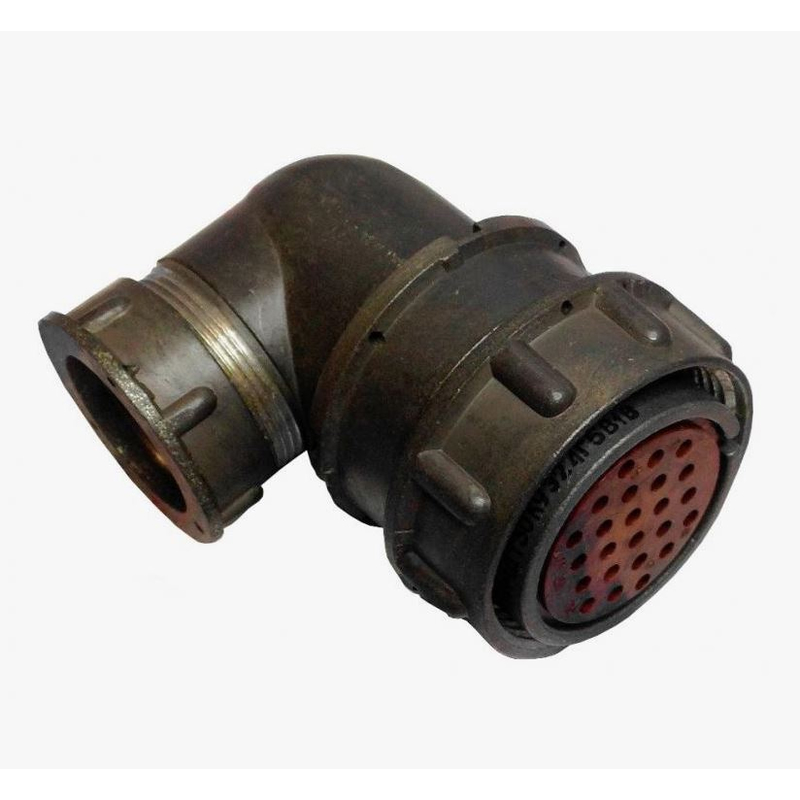

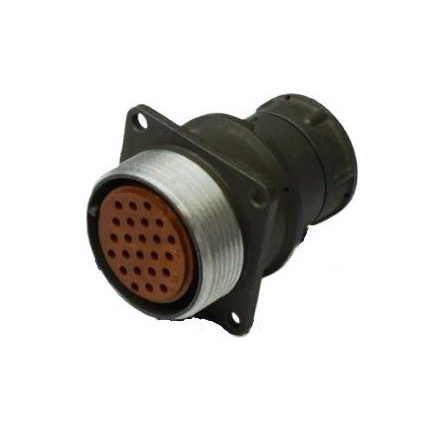

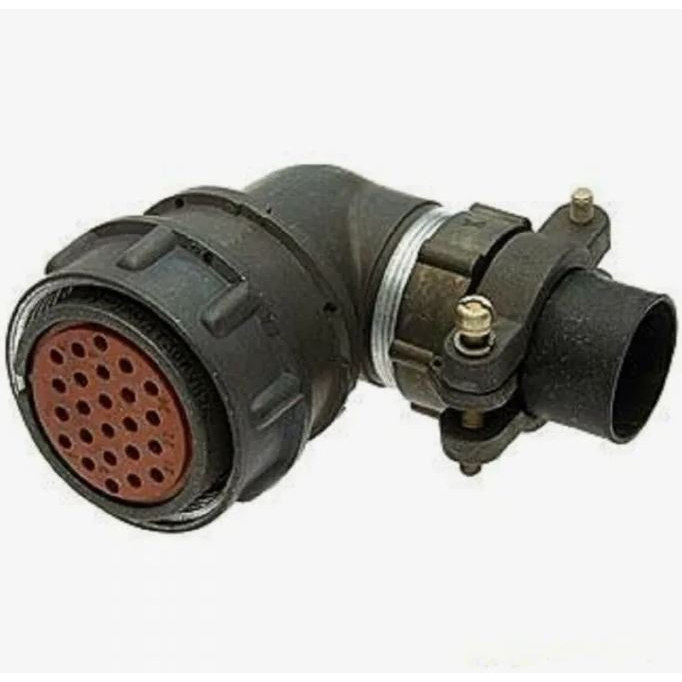

Внешний вид разъёма типичен для серии 2РМДТ: серый цилиндрический корпус с красными вставками. Экранированный кожух обеспечивает защиту передаваемого сигнала от помех, а резьбовое соединение — механическую фиксацию и устойчивость к вибрационным нагрузкам.

Области применения и условия эксплуатации

Разъём 2РМДТ30КУЭ24Г5В1В востребован в промышленной электронике, где требуется высокая механическая стойкость и стабильность контакта при длительной эксплуатации. Благодаря экранированному исполнению он подходит для аппаратуры, чувствительной к электромагнитным наводкам, включая устройства с экранированием цепей.

Климатическое исполнение В2.1 по ГОСТ 15150-69 допускает работу изделия в широком диапазоне условий: от суровых морозов до повышенных температур и высокой влажности. Это делает разъём пригодным для применения в составе оборудования, эксплуатируемого на открытых площадках и в неотапливаемых помещениях.

Токовая нагрузка до 7 ампер на контакт позволяет использовать соединитель не только для сигнальных цепей, но и для подачи питания на отдельные узлы аппаратуры. Монтаж выполняется объёмным креплением или пайкой, что даёт гибкость при сборке жгутов и кабельных сборок.

Таким образом, 2РМДТ30КУЭ24Г5В1В от завода «Элекон» является надёжным решением для коммутации электрических цепей в радиоэлектронной аппаратуре общего назначения, промышленной электронике и устройствах, требующих экранирования и устойчивости к внешним воздействиям.
