Назначение соединителя

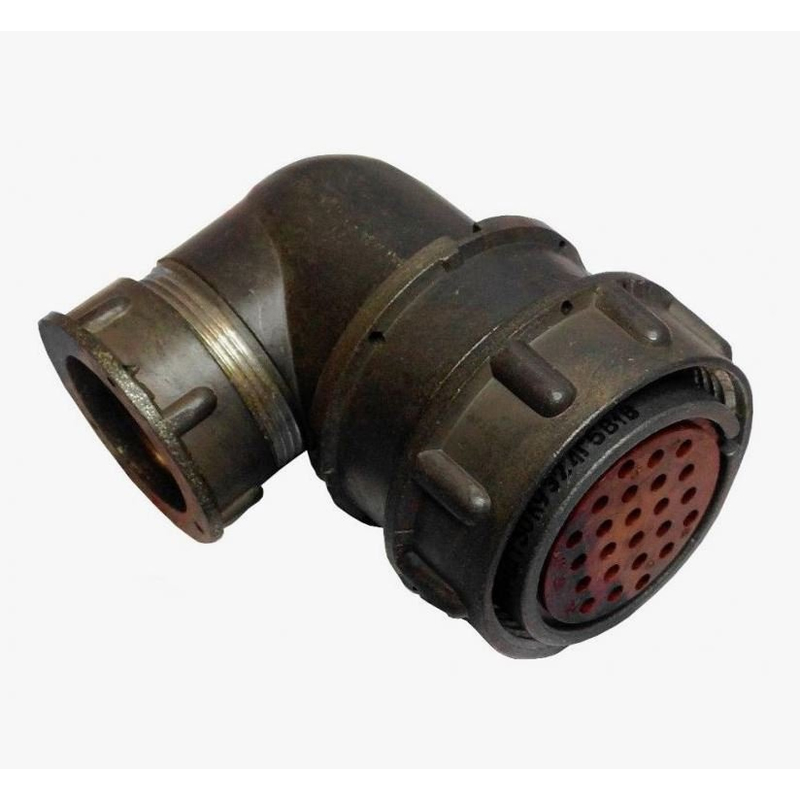

Соединитель 2РМДТ30КУЭ24Г5В1В производства АО «Завод Элекон» — это цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения. Он предназначен для соединения и коммутации электрических цепей в радиоэлектронной аппаратуре различного назначения. Прибор применяется там, где требуется надёжное электрическое сочленение при воздействии повышенной влажности и перепадов температуры.

Всеклиматическое исполнение и тропикоустойчивая конструкция делают разъём пригодным для эксплуатации в условиях жаркого и влажного климата, а также в умеренных широтах.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя содержит полную информацию о его типе, размерах и исполнении. Ниже приведены подтверждённые особенности модели.

• Тип 2РМДТ — цилиндрический низкочастотный соединитель тропикоустойчивого исполнения.
• Условный размер корпуса — 30.
• Вид корпуса — кабельный (К) с угловым патрубком (У) и гайкой для экранированного кабеля (Э).
• Количество контактов — 24, все диаметром 1,5 миллиметра (обозначение «5»).
• Часть соединителя — розетка (Г).
• Покрытие контактов — серебро (В).
• Приёмка — «5», год выпуска — 2001.

Корпус соединителя металлический, основание — карболитовое. Монтаж внутреннего объёмного типа. Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное подключение.

Технические характеристики

Электрические и эксплуатационные параметры соединителя рассчитаны на работу в составе силовых и сигнальных цепей радиоэлектронной аппаратуры.

• Максимальная токовая нагрузка на один контакт — до 7 ампер.
• Суммарная токовая нагрузка на разъём — до 140 ампер.
• Рабочее напряжение — до 560 вольт.
• Испытательное напряжение — до 1850 вольт.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.
• Рабочая частота токов — до 3 мегагерц.

Теплостойкость соединителя достигает плюс 100 градусов Цельсия, что соответствует верхней границе рабочего температурного диапазона.

Применение и монтаж

Соединитель используется в приборах общего назначения. Благодаря металлическому корпусу, карболитовому основанию и серебряному покрытию контактов он обеспечивает стабильное электрическое соединение при повышенных токах и напряжениях. Резьбовое сочленение с одношпоночной поляризацией упрощает монтаж и повышает надёжность фиксации.

1. Установка соединителя производится внутренним объёмным монтажом.
2. Для подключения экранированного кабеля предусмотрены угловой патрубок и гайка.
3. Эксплуатация допускается при температуре от минус 60 до плюс 100 градусов Цельсия и влажности до 98 процентов.

Товар поставляется в заводской упаковке. Производитель — АО «Завод Элекон». Артикул — 20212, категория — 2РМД.
