Назначение соединителя

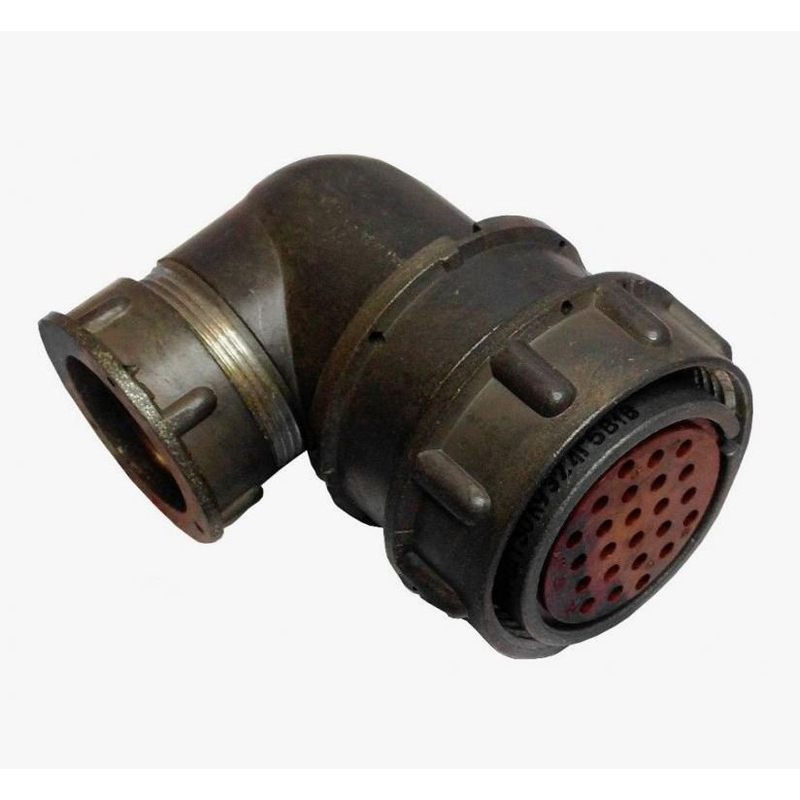

2РМДТ30КУЭ24Г5В1В «5» — кабельная розетка серии 2РМДТ, представляющая собой цилиндрический низкочастотный электрический соединитель с резьбовым сочленением. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре общего назначения. Артикул товара — 81096, категория — 2РМД.

Конструкция соединителя рассчитана на многократное сочленение и расчленение, а также на эксплуатацию в жёстких условиях: при вибрации, ударах, линейных нагрузках и в широком диапазоне температур. Именно поэтому такие разъёмы востребованы там, где требуется надёжное многоконтактное кабельное соединение.

Расшифровка маркировки

Обозначение содержит полную информацию о конструктивных и эксплуатационных свойствах изделия. Ниже приведена расшифровка по символам строки маркировки.

• 2РМДТ — серия цилиндрических соединителей.
• 30 — условный размер корпуса.
• К — кабельный корпус.
• У — угловой патрубок.
• Э — исполнение для экранированного кабеля.
• 24 — число контактов.
• Г — тип изделия: розетка.
• 5 — сочетание контактов, при котором используются контакты диаметром 1,5 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до 100 °C.
• В — всеклиматическое исполнение.

Дополнительно в характеристиках VirtueMart указаны приёмка «5» и год выпуска — 2018. Приёмка обозначает приёмку изделия по установленным требованиям, а год выпуска указывает на партию изготовления.

Символ «5» в конце обозначения

Замыкающий обозначение символ «5» в кавычках приведён в наименовании товара и в характеристиках как приёмка «5». Он не является частью расшифровки типа контактов и не меняет конструктивных параметров соединителя.

Подтверждённые технические особенности

Розетка имеет металлический корпус и карболитовый изолятор, а контакты выполнены извлекаемыми, что упрощает монтаж и обслуживание кабельных соединений. Сочленение с ответной частью — резьбовое, обеспечивающее стабильный электрический контакт и механическую фиксацию.

• Рабочее напряжение — до 560 В.
• Максимальное напряжение — до 700 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочая температура — от -60 до +100 °C.
• Число контактов — 24, диаметр контактов — 1,5 мм.
• Покрытие контактов — серебряное.
• Исполнение — всеклиматическое, для экранированного кабеля, с угловым патрубком.

Стойкость к вибрации, ударам и линейным нагрузкам подтверждена для эксплуатации в жёстких условиях. Совокупность этих параметров делает соединитель пригодным для работы в составе аппаратуры, испытывающей механические воздействия.

Применение

Соединитель применяют в аппаратуре, где необходимо надёжное многоконтактное соединение, устойчивость к вибрации и возможность работы в широком диапазоне температур. Он подходит для кабельных соединений в промышленной, связной и специальной радиоэлектронной технике.

1. Коммутация цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре общего назначения.
2. Кабельные соединения в промышленной и связной технике.
3. Экранированные линии связи, для которых предусмотрено исполнение «Э».
4. Установка в оборудование, работающее при температурах от -60 до +100 °C и подверженное вибрационным и ударным нагрузкам.

При монтаже следует учитывать угловое исполнение патрубка: кабель выводится под углом к оси соединителя, что удобно при ограниченном пространстве за панелью или в жгуте. Извлекаемые контакты позволяют выполнять пайку и проверку цепей до установки в корпус.

Краткое резюме

2РМДТ30КУЭ24Г5В1В «5» — это 24-контактная кабельная розетка с резьбовым сочленением, серебряным покрытием контактов, всеклиматическим исполнением и теплостойкостью до 100 °C. Изделие артикула 81096 выпущено в 2018 году и имеет приёмку «5». Его параметры — рабочее напряжение до 560 В, максимальное до 700 В, сопротивление изоляции не менее 1000 МОм — подтверждают пригодность для ответственных кабельных соединений в промышленной и специальной радиоэлектронной технике.
