Назначение разъёма 2РМДТ30КУЭ24Г5В1В

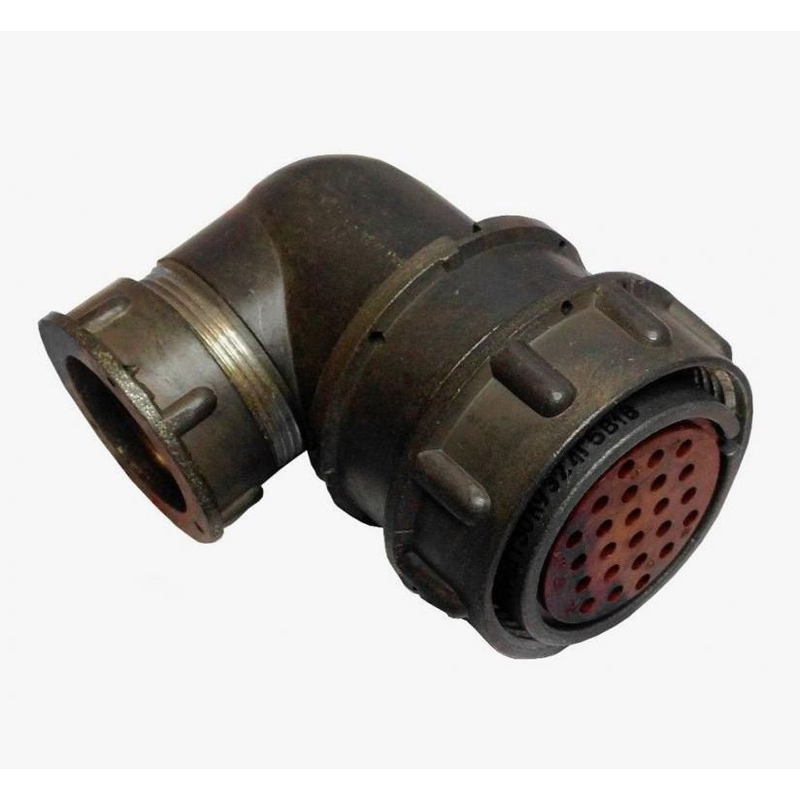

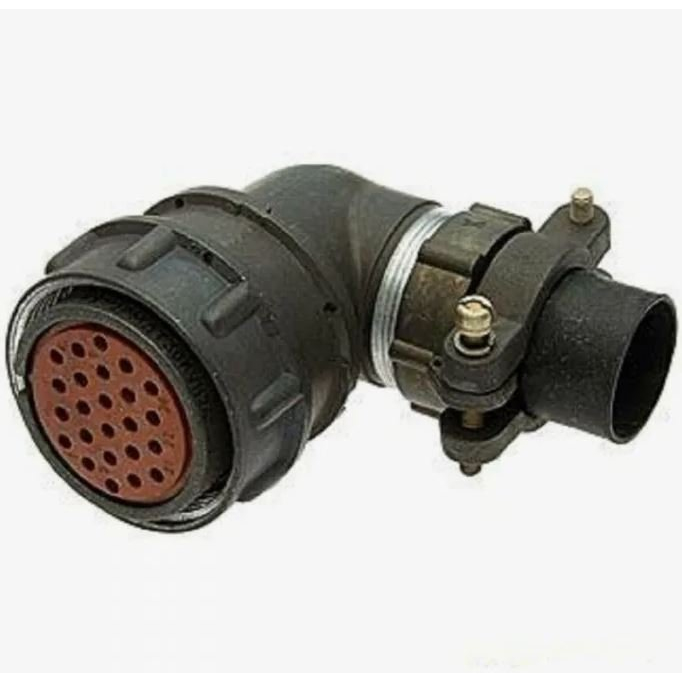

2РМДТ30КУЭ24Г5В1В — это цилиндрический низкочастотный негерметичный разъём, произведённый в Казани. Модель относится к серии 2РМДТ, предназначенной для соединения электрических цепей в различных устройствах. Основное назначение изделия — обеспечение надёжного электрического контакта между кабелем и аппаратурой в составе промышленной электроники.

Конструкция разъёма позволяет использовать его для коммутации длинных линий, где требуется стабильность соединения и защита от внешних электромагнитных помех. Благодаря экранированному кожуху модель востребована в цепях, чувствительных к наводкам.

Подтверждённые особенности и технические характеристики

Изделие выпускалось заводом «Элекон» в период 2015–2026 годов. Поставки подтверждены партиями с приёмкой ОТК. Вид приёмки — 5, что указывает на стандартный контроль качества.

• Тип корпуса: кабельный, экранированный.
• Диаметр посадочного места: 30 миллиметров.
• Количество контактов: 24.
• Диаметр контактов: 1 миллиметр.
• Группа контактов: 5.
• Способ монтажа: объёмный или пайка.
• Тип сочленения: резьбовое.
• Климатическое исполнение: В2.1 по ГОСТ 15150-69.
• Всеклиматическое исполнение В: рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия.

Обозначение КУЭ в маркировке указывает на кабельную розетку с экранированным кожухом. Негерметичное исполнение означает, что разъём не предназначен для работы под непосредственным воздействием воды или в условиях повышенного давления.

Применение и условия эксплуатации

Разъём 2РМДТ30КУЭ24Г5В1В применяется в электрических цепях промышленной электроники для надёжного соединения длинных линий. Экранированный кожух обеспечивает защиту передаваемого сигнала от внешних помех, что делает модель пригодной для аппаратуры с требованиями к экранированию.

Всеклиматическое исполнение В с диапазоном от минус 60 до плюс 100 градусов Цельсия допускает эксплуатацию в различных климатических зонах. Климатическое исполнение В2.1 по ГОСТ 15150-69 регламентирует условия работы в части воздействия климатических факторов внешней среды.

Монтаж выполняется объёмным способом или пайкой. Резьбовое сочленение обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение под воздействием вибрации.

Комплектация и идентификация

1. Наименование: 2РМДТ30КУЭ24Г5В1В.
2. Артикул: 2586.
3. Категория: 2РМД.
4. Год: 2026.
5. Производитель: не указано (выпускался заводом «Элекон»).
6. Страна производства: Россия, город Казань.

Изделие поставляется без указания дополнительной комплектации в предоставленных данных. Гарантийные условия и сведения о наличии не приводятся.
