Назначение

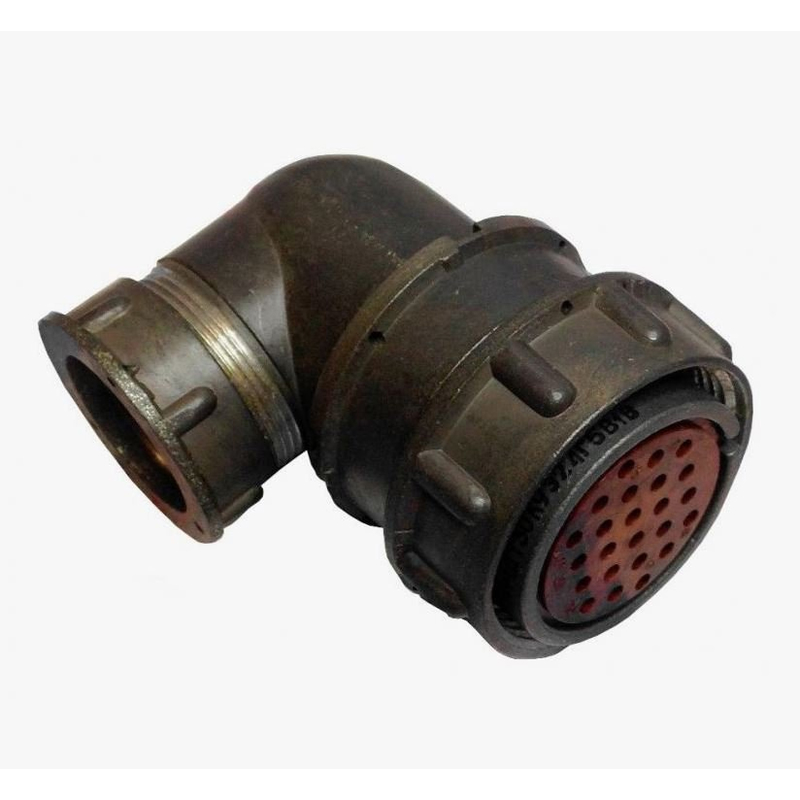

2РМДТ30КУЭ24Г5В1В «5» — электрический низкочастотный цилиндрический негерметичный соединитель тропикоустойчивого исполнения. Изделие предназначено для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Конструкция относится к серии 2РМД, артикул — 81095.

Соединитель выполняется в виде кабельной розетки с угловым патрубком, что позволяет организовать ввод экранированного кабеля под углом к оси корпуса и упростить компоновку в стеснённых условиях монтажа.

Конструкция и основные характеристики

Корпус соединителя имеет диаметр 30 мм. В изделии установлены 24 контакта диаметром 1 мм в сочетании «5». Контакты извлекаемые, монтаж проводов выполняется методом обжимки или пайки. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей.

Расшифровка обозначения

• У — угловой патрубок;
• Э — гайка для экранированного кабеля;
• 30 — диаметр корпуса 30 мм;
• 24 — количество контактов;
• Г5 — сочетание контактов «5»;
• В — всеклиматическое климатическое исполнение;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до 100 °С;
• «5» — приёмка «5».

Условия эксплуатации

Изделие рассчитано на работу при температуре от минус 60 до плюс 100 °С, смена температур — до плюс 150 °С. Соединитель сохраняет работоспособность при вибрации в диапазоне 1–1000 Гц с ускорением до 490 м/с², при одиночных ударах до 5000 м/с² и многократных ударах до 1000 м/с², а также при линейных нагрузках до 2000 м/с².

Электрические параметры: сопротивление изоляции не менее 1000 МОм, максимальное рабочее напряжение — 560 В (амплитудное значение). Эксплуатация допускается при пониженном давлении 133,32·10-12 Па и повышенной влажности до 98 % при температуре плюс 40 °С.

Надёжность и применение

Минимальная наработка соединителя составляет 5000 часов, количество сочленений-расчленений — 500, срок сохраняемости — до 25 лет. Тропикоустойчивое исполнение и всеклиматическое климатическое исполнение В позволяют применять изделие в аппаратуре, работающей в жёстких климатических условиях.

Соединитель востребован в радиоэлектронной и радиотехнической аппаратуре для коммутации длинных электрических цепей, где требуется надёжное резьбовое сочленение, экранирование кабеля и стойкость к вибрационным и ударным нагрузкам. Приёмка «5» подтверждает соответствие изделия установленным требованиям. Год выпуска — 2012.
