Назначение разъёма 2РМДТ30КПН8Ш7В1В

2РМДТ30КПН8Ш7В1В — это цилиндрический низкочастотный электрический разъём производства Элекон «ОТК», предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие относится к серии 2РМДТ и применяется там, где требуется надёжное механическое соединение и стабильный электрический контакт в условиях повышенных нагрузок и воздействия внешней среды.

Разъём имеет кабельное исполнение с прямым патрубком для неэкранированного кабеля. Сочленение частей разъёма резьбовое, а корпуса снабжены одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает точное совмещение ответных частей при монтаже.

Подтверждённые технические особенности

Конструкция разъёма включает 8 контактов диаметром 1,5 мм. Покрытие контактов — серебро, что обозначено индексом В в маркировке. Монтаж выполняется обжимкой, что обеспечивает надёжное и долговечное соединение проводников с контактами.

• Количество контактов: 8, диаметр каждого 1,5 мм.
• Номинальный ток на одиночный контакт: до 15 А, суммарная токовая нагрузка: до 50 А.
• Максимальное рабочее напряжение: 560 В.
• Сопротивление контакта: не более 2,5 мОм.
• Ёмкость между контактами: до 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В.
• Диапазон рабочих частот: до 3 МГц.
• Теплостойкость: до 100 градусов Цельсия (индекс В1).
• Покрытие контактов: серебро (индекс В).
• Способ монтажа: обжимка.
• Приёмка: «ОТК», год выпуска: 2025.

Условия эксплуатации и устойчивость к воздействиям

Разъём 2РМДТ30КПН8Ш7В1В рассчитан на работу в экстремальных условиях. Он сохраняет работоспособность при синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Изделие выдерживает смену температур от минус 60 до плюс 180 градусов Цельсия, а повышенная рабочая температура достигает 100 градусов Цельсия.

Всеклиматическое исполнение, обозначенное индексом В, позволяет применять разъём в различных климатических зонах. Совокупность этих характеристик делает изделие пригодным для ответственных узлов, где требуется стойкость к вибрации, перепадам температур и электрическим нагрузкам.

Применение и комплектация

Разъём применяется для соединения цепей питания и сигнальных линий в составе кабельных сборок, при подключении блоков и модулей, работающих при токах до 15 А на контакт и напряжении до 560 В. Прямой патрубок предназначен для неэкранированного кабеля, а обжимной монтаж удобен при серийной сборке жгутов и кабельных изделий.

Поставка осуществляется в заводской упаковке. Изделие прошло приёмку «ОТК», что подтверждает соответствие заявленным параметрам. Артикул товара — 20208, производитель — Элекон, категория — 2РМД, год выпуска — 2025.

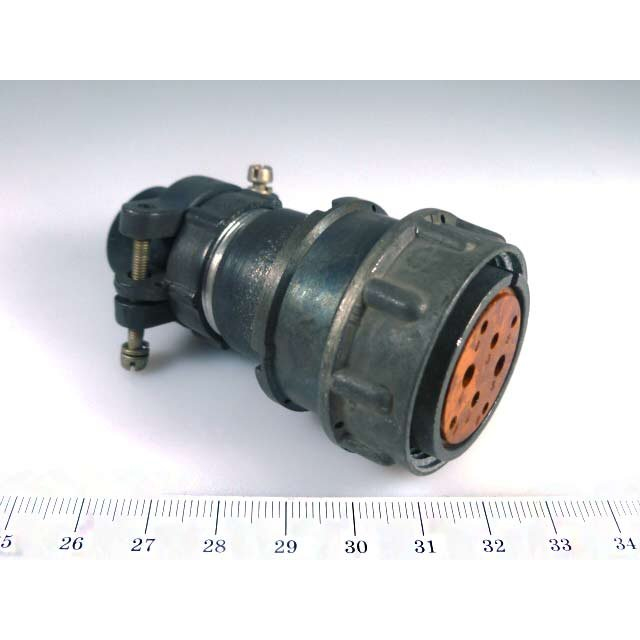

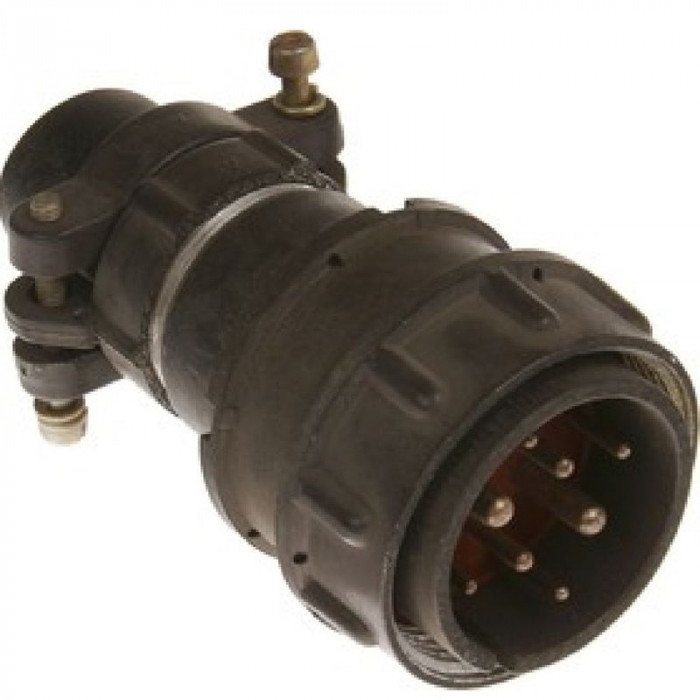

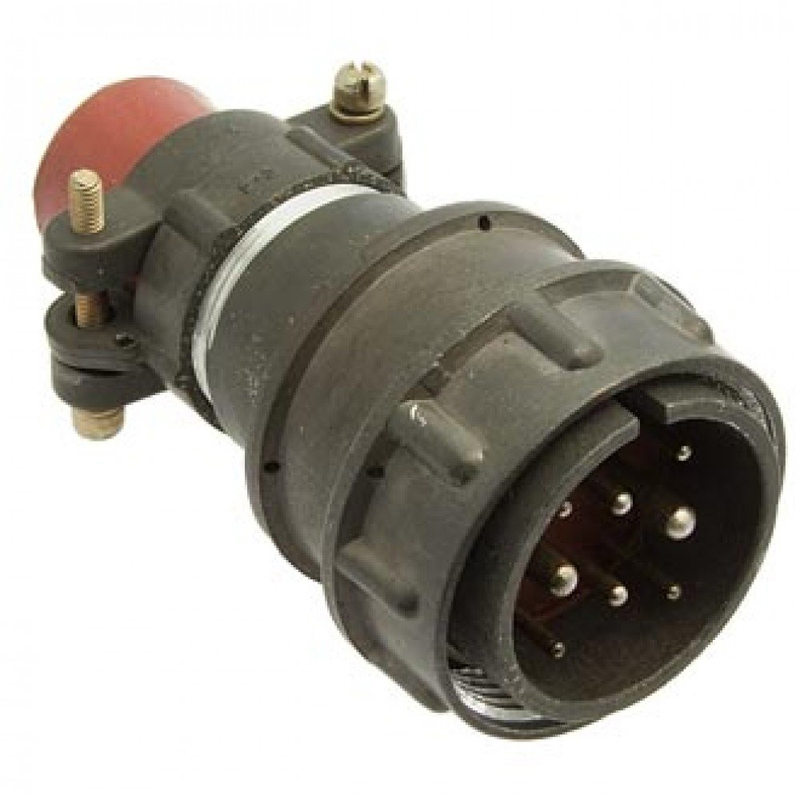

Внешний вид разъёма серии 2РМДТ30 соответствует типовому исполнению с массивом контактов и прочным корпусом, характерным для продукции Элекон «ОТК».
