Назначение

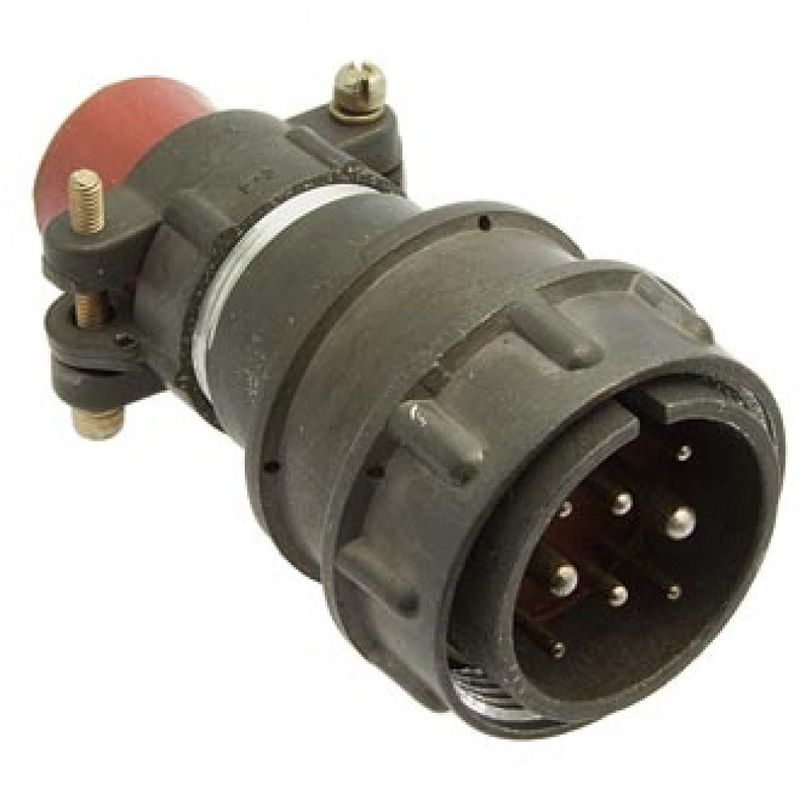

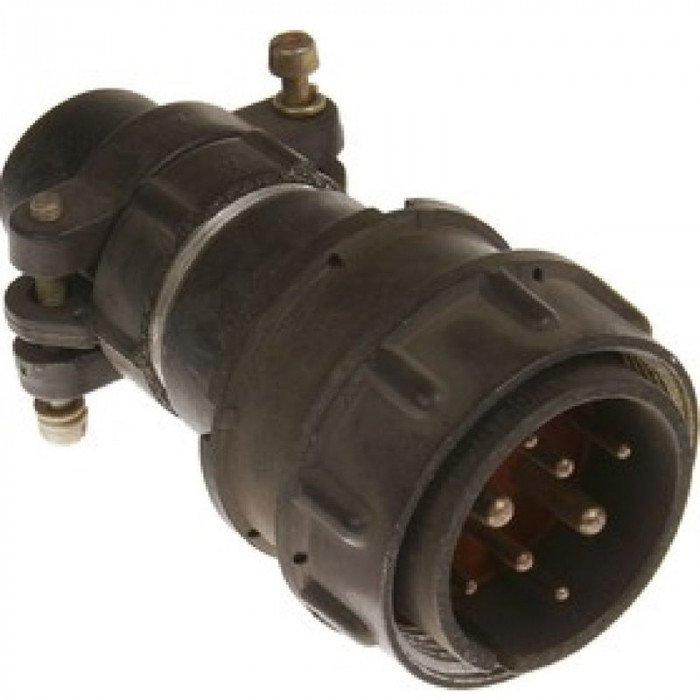

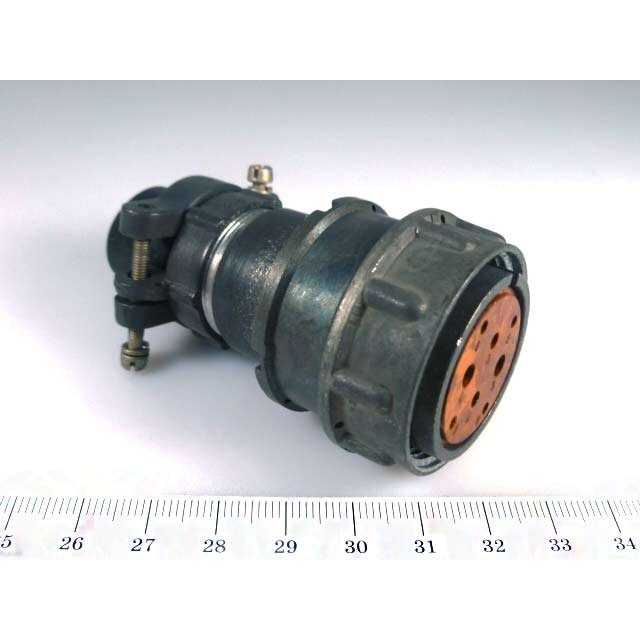

2РМДТ30КПН8Ш7В1В от производителя Элекон с приёмкой «ОТК» — это кабельная розетка цилиндрического низкочастотного разъёма серии 2РМДТ. Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в составе кабельных сборок и жгутов, где требуется надёжная коммутация при повышенных токовых нагрузках и в условиях воздействия внешних климатических и механических факторов.

Подтверждённые особенности и технические характеристики

Конструкция разъёма имеет условный размер корпуса 30. Монтаж выполняется методом обжимки, что обеспечивает стабильный и воспроизводимый контакт при сборке кабеля. Розетка оснащена прямым патрубком (обозначение П) и гайкой для неэкранированного кабеля (обозначение Н). Контактов в изделии восемь, их диаметр составляет 1,5 мм. Конфигурация контактов соответствует типу 7 и представляет собой сочетание контактов диаметром 1,5 мм и 2 мм. Хвостовики контактов развёрнуты на 180 градусов (обозначение О). Покрытие контактной группы — серебро (обозначение Ш).

• Токовая нагрузка на один контакт — до 15 А.
• Суммарная токовая нагрузка на соединитель — до 50 А.
• Теплостойкость — до 100 градусов Цельсия, индекс 1.
• Сочленение резьбовое, поляризация корпусов одношпоночная.
• Всеклиматическое исполнение.
• Приёмка «ОТК», год выпуска 2025.

Условия эксплуатации

Изделие рассчитано на работу при синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Разъём сохраняет работоспособность при смене температур от плюс 180 до минус 60 градусов Цельсия, а повышенная рабочая температура достигает 100 градусов Цельсия. Такие параметры делают розетку пригодной для применения в аппаратуре, подверженной интенсивным вибрационным и температурным воздействиям.

Применение

Кабельная розетка 2РМДТ30КПН8Ш7В1В востребована в приборостроении, радиоэлектронике и промышленном оборудовании, где необходимы цилиндрические низкочастотные соединители с обжимным монтажом и серебряным покрытием контактов. Резьбовое сочленение обеспечивает надёжную фиксацию ответной части, а одношпоночная поляризация корпусов исключает неправильное подключение. Изделие подходит для эксплуатации в составе кабельных линий, работающих в условиях вибрации, широкого диапазона температур и повышенной влажности.

Комплектация и статус поставки

Товар поставляется в заводской упаковке. Артикул позиции — 20207, категория — 2РМД, производитель — Элекон, приёмка — «ОТК», год — 2025. Изделие предназначено для использования в составе ответных частей серии 2РМДТ с соответствующим типом контактов и размером корпуса 30.
